Принцип построения гтс

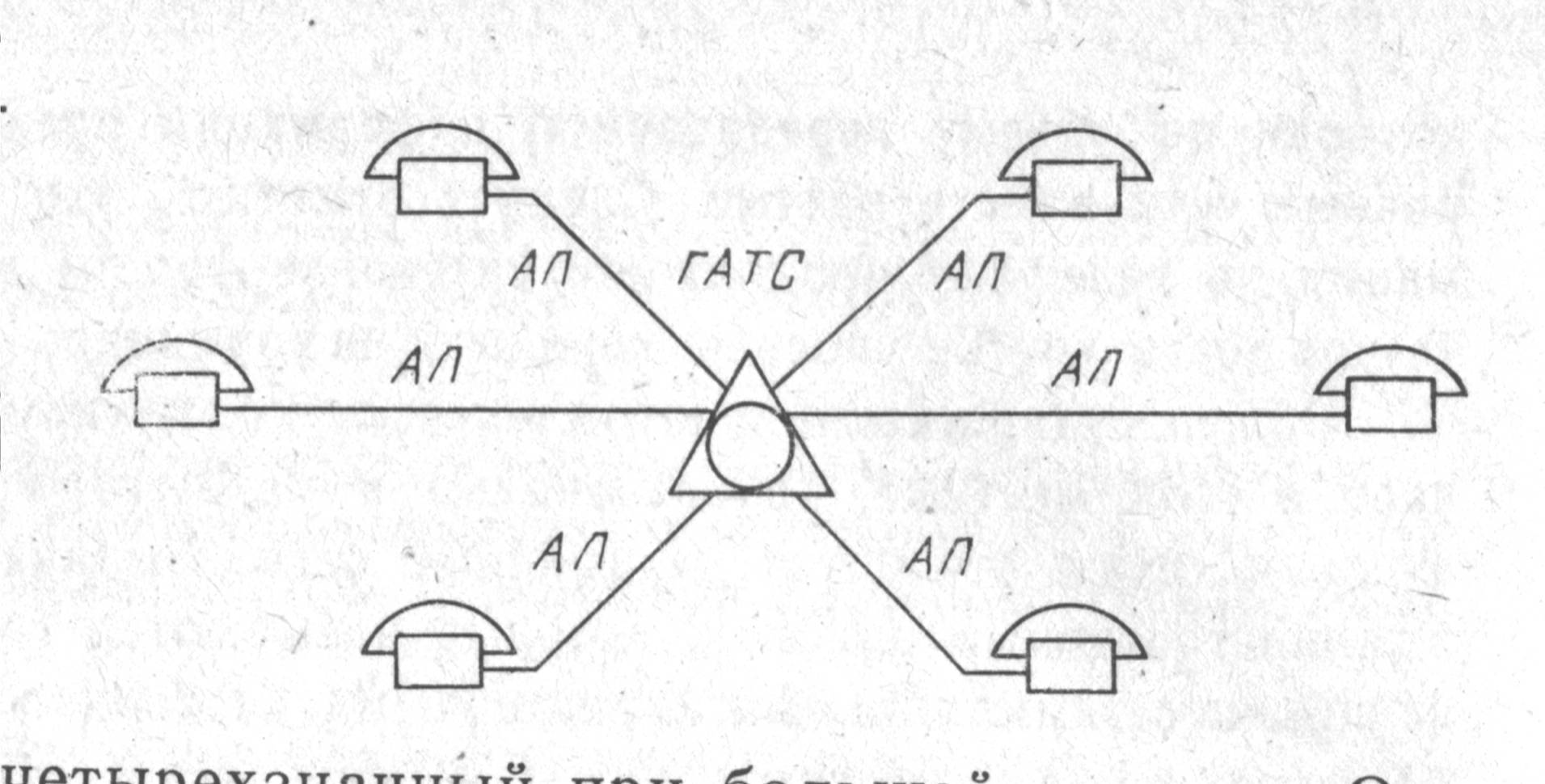

Городские сети связи могут быть построены по-разному, в зависимости от объема сети и др, факторов, в частности при емкости до 10000 номеров строится нерайонированная сеть, с одной ТА.

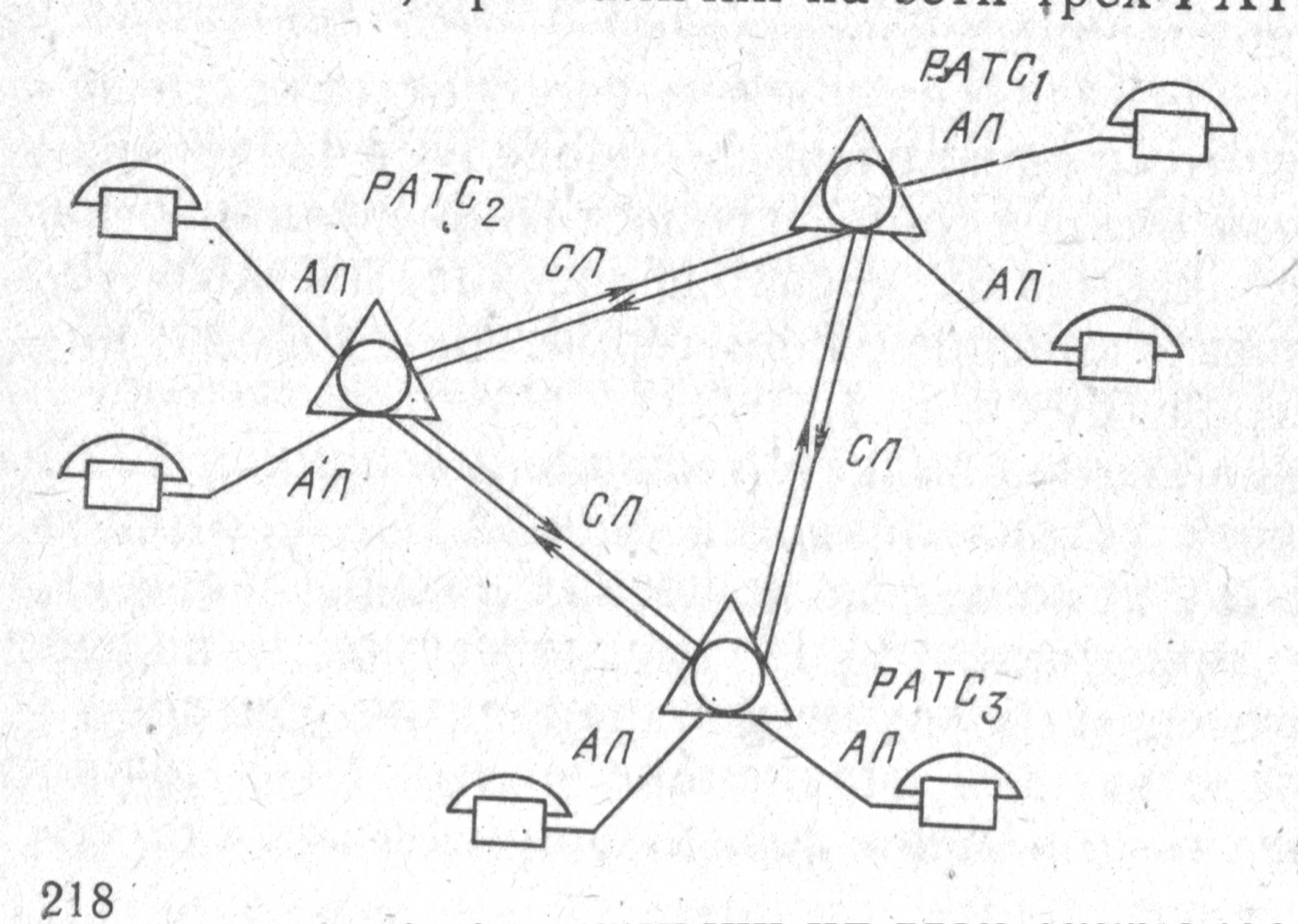

При емкости свыше 40000-50000 создает районированные сети, т.е, территория города разбивается на районы, и в каждом районе устанавливается телефонная станция, которая обслуживает свой район.
Связь между станциями осуществляется по принципу каждая с каждой.
При большом числе районы автоматич телеф станция соединяются по принципу каждая с каждой, что явл, неэкономичной, т.е, образуется большое число пучков соединения линий. Номер абонента на местной сети принят 5-значным. Ххххх, где Х – номер тел станции, хххх – номер абонента.

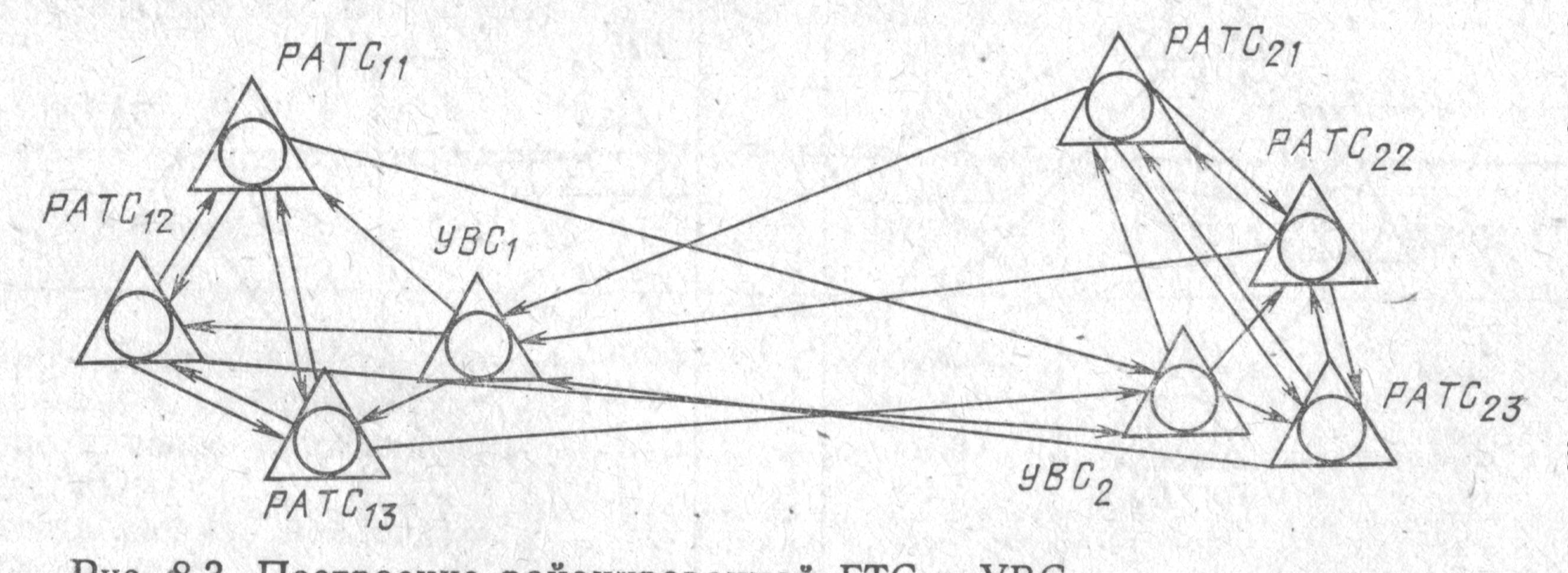

При 6-ти значной нумерации:
Т.е. в каждом районе может быть установлена до 10 РАТС. И в каждом районе устанавливается УВС. УВС своего района соединяется со своими станциями, входящими линиями. РАТС своего района соединяются по принципу каждая с каждой. Каждая РАТС своего района соединяется исходящими линиями с другими районами

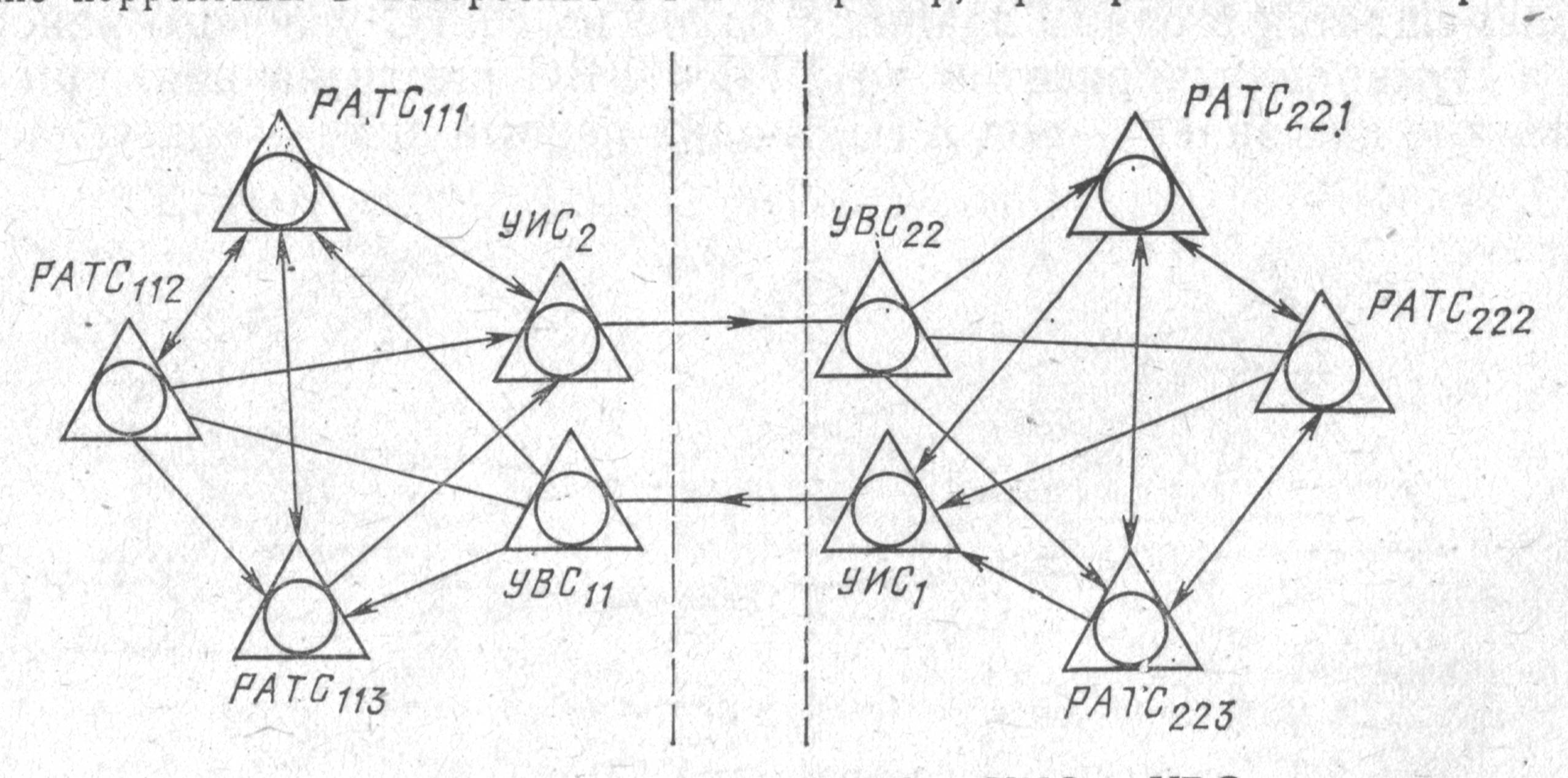

Для 7-ми значной нумерации:
Где емкость телефонной сети превышает 400-500 тысяч номеров. ГТС строится с применением УВС и УИС. В этом случае территория города делится на миллионные зоны, каждая зона вкл, в себя до 10 узловых районов. Емкостью до 100000 номеров каждый. Связь РАТС в пределах узлового района выполняется по принципу каждая с каждой, а с другими узловыми районами через УВС и УИС.
Построение междугородней сети.

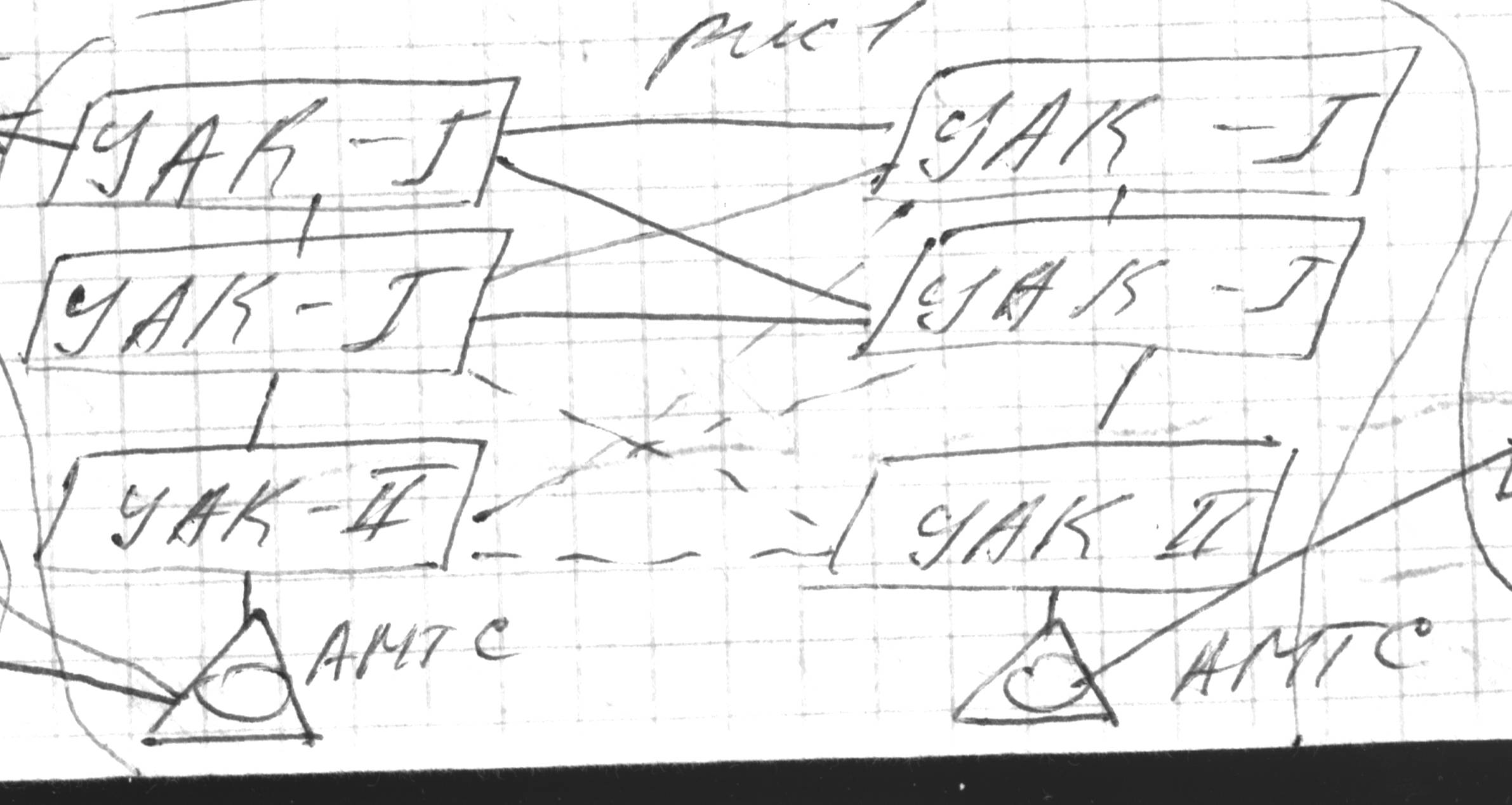

Междугородние сети – это сети эл связи технологически сопрежены с сетями других зон. На междугородних сетях используют УАК1 и УАК2 узел транзитной коммутации. А станция АМТС для оконечных соединений. Узлы УАК2 соединяются между собой пучками каналов по способу каждый с каждым. Одновременно с этим каждый узел УАК2 явл, центром с радиально узловым построением. УАК2 соединяется с АМТС. УАК1 соединяется с центром УАК2, соединяется с близкорасположенными к нему станций. При установлении Ст А и Ст Б. Аппаратура на ст А делает попытку установления соединения по осн, пути высокого использования, соединяющегося непосредственно от А и ст. Б. Если из-за занятости всех каналов основного пути установить соединение невозможно, то делается попытка установления соединения по ближайшему обходному пути, через 1 узел пути УАК2, и один УАК1. Если эти пути явл, занятыми, то соединение устанавливается по пути последнего выбора через 2 узла УАК1. Т.о. такой порядок выбора пути устанавливается соединение обеспечивает прохождение большинства телефонной связи на МТС.
Междугородний номер явл 10-значн и состоит ABC ab Xxxxx. АВС – код зоны. Междугородний номер явл 11 или 12-значным. Он состоит а АВС ab Xхххх. Где а – однозначный код зоны нумерации междугородней сети - код страны в зоне нумерации междугородней сети (номер страны). Где ab – код местной сети в зоне. Ххххх, где Х – номер тел станции, хххх – номер абонента. Зоновый номер явл 7-значн и состоит abXxxxx – внутризоновый номер.
