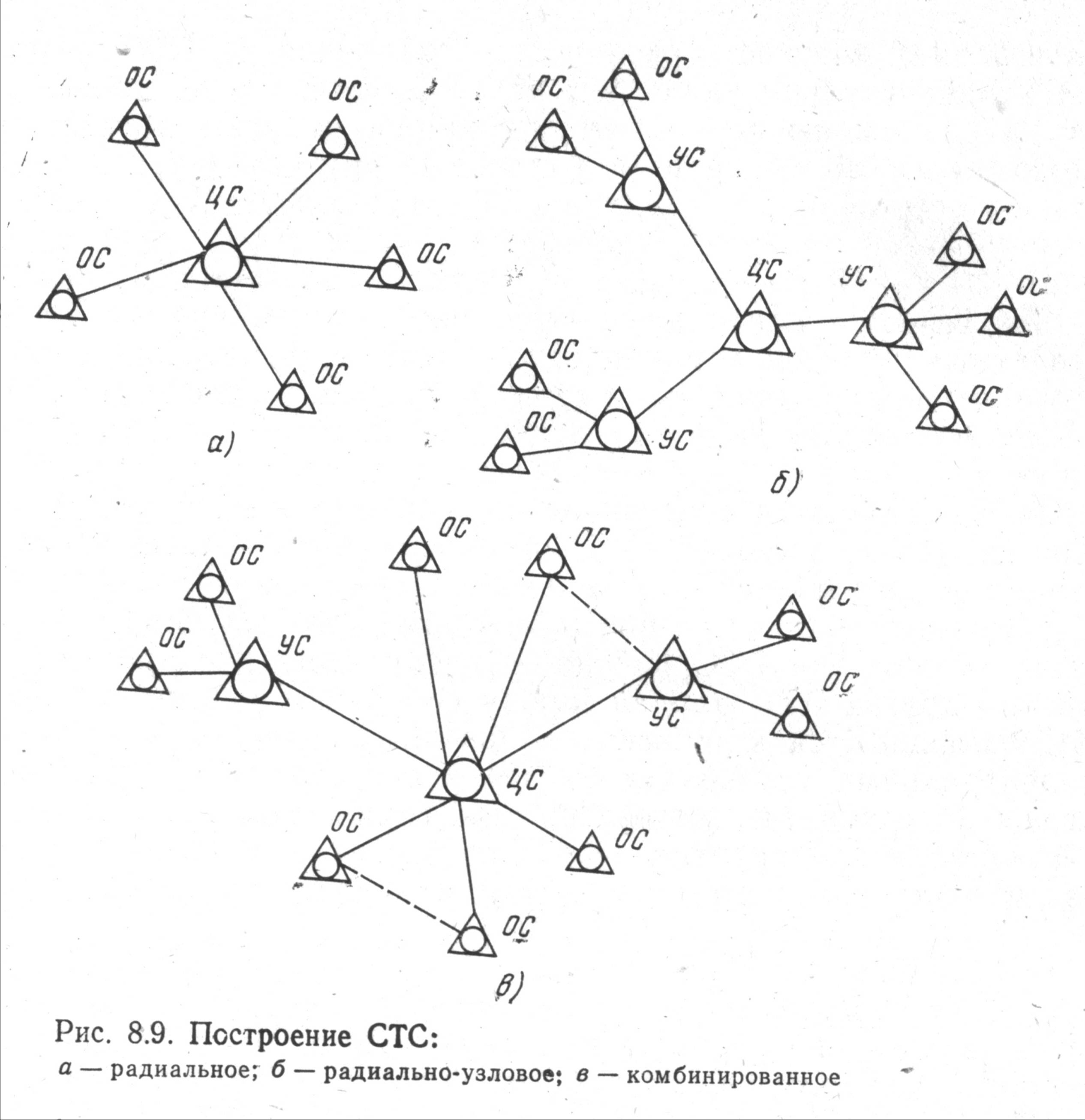

Принцип построения стс.
На СТС имеются следующие виды телефонных станций: центральные (ЦС), узловые (УС) и оконечные (ОС). Центральная станция располагается в районном центре и является АТС города, служащего районным центром. Кроме того, ЦС является транзитным узлом для СТС района, так как через нее проходят соединения других АТС района между собой. Оконечные станции на СТС размещаются в сельских населенных пунктах, как правило, на центральных усадьбах колхозов и совхозов. Эти АТС обеспечивают производство, управление и население данного сельскохозяйственного предприятия телефонной связью в пределах хозяйства и дают выход всем абонентам или части их на телефонную сеть района и за пределы СТС.
Нумерация на СТС.
Для СТС прим 5-значн нумерация и теоретич при 5-значн нумерации можно достичь до 100 номеров. Цифра 8 – оставляется для выхода на АМТС. Цифра 0 – для сокращенных номеров спецслужб. Т.е. эти цифры не могут быть использованы в кач-ве первых знаков 5-Значных номеров. При проектировании предусматривается резерв нумерации. При использовании закрытой нумерации каждый абонент имеет 1 пост номер, по которому его вызывают с любого аппарата данной тел сети. При открытой нумерации абоненту присваивается номер разной значности, используемый в зависимости от того, откуда поступает вызов.
Внутризоновый индекс.
Цифра 1 используется к выходу спецслужбам АМТС. Цифра 2 используется в кач-ве внутризонового индекса, характеризующего выход 1 абонента внешней сети за пределы своей сети. Для связи с абонентом другой местной сети той же зоны нумерации. При зоновой связи на ОАКТС используется 7-значн абонентский номер, поэтому для осущ зоновой связи абонент должен набрать 9 знаков 8 2 ab Ххххх, где 2 – внутризоновый индекс. Для выхода на узел УСП – для связи с пригородными районами вначале набирается 9. При вызове абонентом ГТС в котором установлено АМТС в случае 5,6- значная нумерация абонентский номер местной ГТС дополняется до 7-значного.
Типы и классификация атс.
В зависимости от вида передаваемой информации станции делятся на аналоговые и цифровые. К аналоговым АТС относятся электромеханические, механоэлектронные, квазиэлектронные и некоторые электронные АТС, а к цифровым – только электронные.
Основными коммутационными приборами электромеханических АТС являются: электромагнитные реле, шаговые и декадношаговые искатели, многократные координатные соединители. В механоэлектронных АТС для коммутации могут быть использованы малогабаритные реле и МКС. В квазиэлектронных АТС коммутационное поле строится с использование герконовых реле, герконовых и феридных соединителей. В коммутационном поле электронных АТС используются электронные приборы . Коммутационное поле аналоговых электронных АТСЭ может быть построено путем пространственного, импульсно-временного и частотного разделения каналов (разговорных трактов или линий).
Пространственное разделение каналов характеризуется тем, что коммутационные приборы , образующие соединительный тракт между абонентами, отделены в пространстве, не имеют общих точек и в каждый момент времени могут быть использованы для установления лишь одного данного соединения.
При импульсно-временном разделении каналов в электронных аналоговых АТС токи разговорного спектра передаются дискретными (прерывистыми) значениями по общему для группы абонентов тракту.
В цифровых АТСЭ дискретные сигналы преобразуются (квантуются) по уровню, затем кодируются в двоичные знаки и передаются в виде цифровой последовательности.
Частотное разделение каналов практического применения не получило из-за сложности его реализации.
Управляющее устройство АТС, как правило, строятся с непосредственным и косвенным управлением коммутационными приборами. Непосредственное управление применяется только на АТС с индивидуальными УУ для каждого коммутационного прибора (к ним относятся АТС ДШ).
Косвенное управление применяется на АТС с общими УУ, которые можно разделить на две группы: общие групповые по ступеням и общестанционные централизованные УУ. Групповые УУ нашли применение на координатных АТС и получили название маркеров.
Общестанционное централизованное управление используется в основном на АТС , в которых КП не подразделяется на ступени искания, а представляет единую коммутационную систему.
Программное устройство может иметь записную или замонтированную программу. Алгоритм работы АТС с замонтированной программой определяется схемными соединениями между блоками УУ. Если программа работы записывается в специальном запоминающем устройстве, то такие АТС имеют УУ с записанной программой.
Общестанционное централизованное управление имеют квазиэлектронные и электронные АТС
