Коммутационная система квазиэлектронных атс.

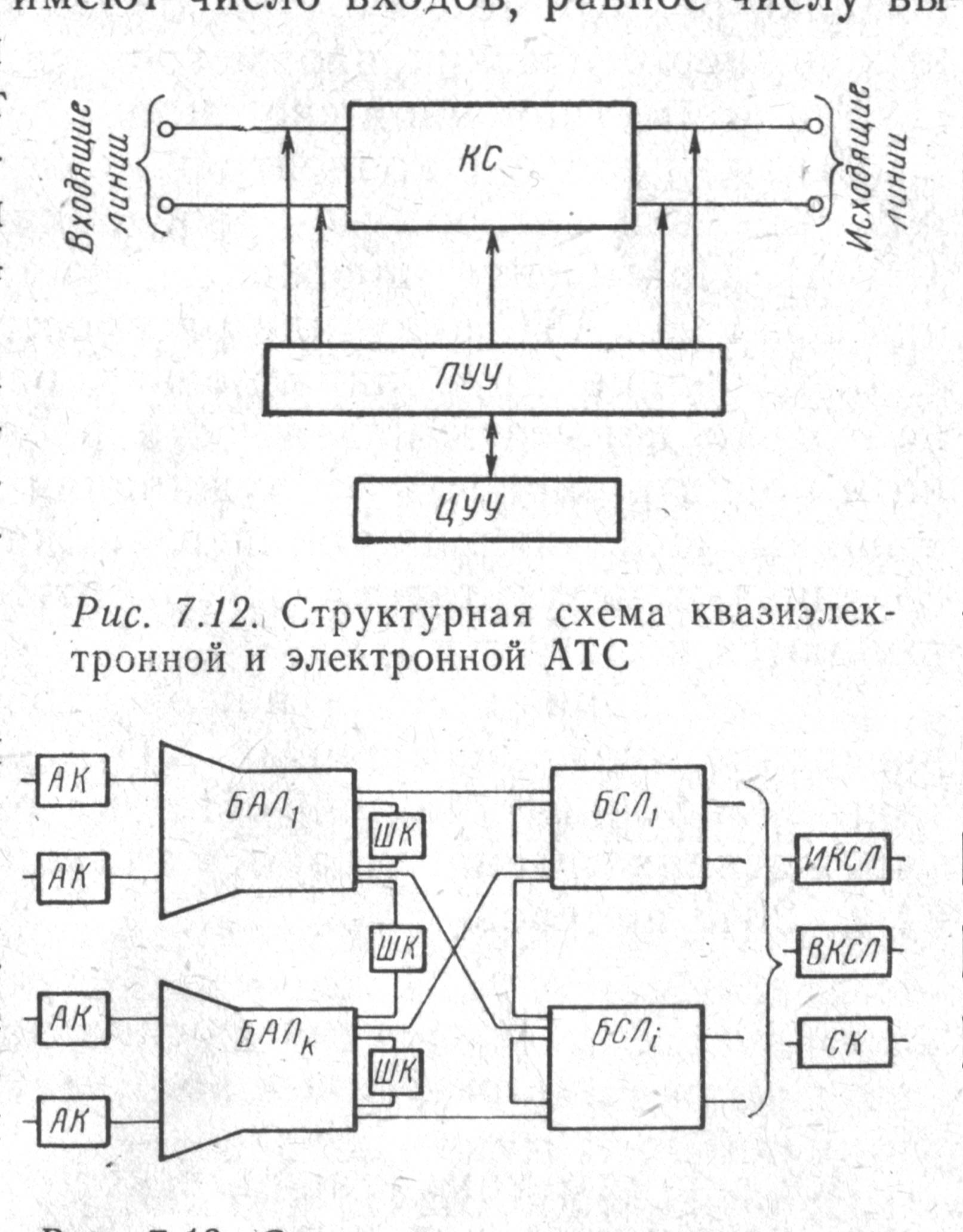

Система содержит четырехзвенные блоки БАЛ и БСЛ. К входам БАЛ через абонентские комплекты (АК) подключены абонентские линии, к выходам — линии к БСЛ и шнуровые комплекты (ШК). К выходам БСЛ через исходящие (ИКСЛ) и входящие (ВКСЛ) комплекты подключены соединительные линии к другим АТС и узлам. Кроме указанных комплектов к выходам подключаются служебные комплекты (СК), предназначенные в основном для приема и передачи различных акустических сигналов и сигналов управления и взаимодействия элементов в процессе установления соединения. Приведенная коммутационная система позволяет осуществлять внутристанционные, исходящие, входящие и транзитные соединения. В установлении внутристанционного соединения участвуют только АЛ, которые соединяют абонентов, включенных в один или в разные блоки с помощью шнуровых комплектов (ШК). При исходящей связи соединение проходит через АК, точки коммутации блоков БАЛ, БСЛ и ИКСЛ. Входящее соединение проходит через ВКСЛ, БСЛ, БАЛ и АК- В транзитном соединении участвуют БСЛ и комплекты соединительных линий (ИКСЛ и ВК.СЛ). Во всех случаях соединительный тракт образуется через одинаковое числа звеньев — восемь. Работой коммутационной системы управляет центральное управляющее устройство (ЦУУ), в качестве которого используется специализированная ЭВМ, называемая электронной управляющей машиной (ЭУМ). Помимо ЭУМ в процессе установления соединений принимают участие периферийные управляющие устройства (ПУУ), являющиеся промежуточными элементами между ЦУУ и коммутационной системой. Они по командам от ЭУМ непосредственно управляют работой коммутационной системы с учетом состояния абонентских соединительных линий и служебных комплектов. Кроме того, они обеспечивают согласование временных и энергетических параметров сигналов, передаваемых между ЦУУ и коммутационной системой.
Пояснить конструкцию и комплектацию оборудования атск «Квант».
Станция состоит из трех основных частей: коммутационной системы (КС), центрального управляющего устройства (ЦУУ) и периферийных управляющих устройств (ПУУ).Основой коммутационной системы АТСКЭ являются матричные соединители, построенные на герконовых реле. Из матричных соединителей путем звеньевого включения создаются коммутационные блоки различной емкости, подобно тому, как это делается в координатных АТС. Коммутационные блоки бывают двух типов, блоки абонентских линий (БАЛ) и блоки соединительных линий (БСЛ). На станциях АТСКЭ средней емкости (до 10 000 номеров) используются БАЛ на 1024 входа и 256 выходов. На станциях большей емкости применяются БАЛ на 4096 входов и 1024 выхода. Блоки абонентских линий выполняют функции концентрации (сжатия) и смешивания исходящей абонентской нагрузки. Блоки соединительных линий предназначены для смешивания нагрузки, поэтому имеют число входов, равное числу вы ходов. Квазиэлектронная АТС средней емкости имеет БСЛ на 256 входов и 256 выходов, а станции большей емкости имеют БСЛ на 1024 входа и выхода. К входам БАЛ через абонентские комплекты (АК) подключены абонентские линии, к выходам - линии к БСЛ и шнуровые комплекты (ШК). К выходам БСЛ через исходящие (ИКСЛ) и входящие (ВКСЛ) комплекты подключены соединительные линии к другим АТС и узлам. Служебные комплекты (СК), предназначенные в основном для приема и передачи различных акустических сигналов. Приведенная коммутационная система позволяет осуществлять внутристанционные, исходящие, входящие и транзитные соединения. Входящее соединение проходит через ВКСЛ, БСЛ, БАЛ и АК- В транзитном соединении участвуют БСЛ и комплекты соединительных линий (ИКСЛ и ВКСЛ). Во всех случаях соединительный тракт образуется через одинаковое число звеньев — восемь. Работой коммутационной системы управляет центральное управляющее устройство (ЦУУ). Повышение надежности достигается за счет резервирования ЭУМ. На АТС получили распространение двухмашинные ЦУУ. Использование двух параллельно работающих машин позволяет не только повысить надежность работы управляющих устройств, но и поднять верность обслуживания вызовов благодаря тому, что машины, выполняющие одни и те же операции, на каждом этапе сравнивают результаты своей работы и только при их совпадении выдаются команды в ПУУ. В учреждениях устанавливаются станции типа «Квант» емкостью от 64 до 2048 номеров.
Структурная схема АТСКЭ
Контрольные устройства периферии (КУП): ОК - оперативного контроля и ПК - периодического контроля.
На АТСКЭ применяется централизованное управление, представляющее две ЭУМ, работающие синхронно (одна ведущая, другая ведомая). Быстродействия процессора ЭУМ 75-100 тысяч команд в секунду. Объем памяти 128К 16 - разрядных слов. Процессор ЦУУ - микропрограммный. Для организации связи с оборудованием телефонной периферии предназначены два ствола управления 0 и 1, и КВВ. Основное назначение КВВ обеспечить передачу и согласование временных и электрических параметров сигналов, которыми обмениваются во время работы ЭУМ и ПУУ. В состав КВВ входят ДВК, КВВ1 и КВВ2.
ДВК - дешифра гор выбора координат. Производит запись от ЭУМ адреса и информации подлежащей передачи, выдачи ее в КВВ1, а так же приема от КВВ1 информации и передачи в ЭУМ.
КВВ1 - преобразует принятую информацию в квазитроичный код, анализирует и передает в КВВ2, а также принимает от КВВ2, преобразует и передает в ДВК.
КВВ2 - (периферийная часть) принимает квазитроичный код, преобразует в биполярный и передает в УСК, а также принимает от УСК информацию, преобразует в квазитроичный код и передает в КВВ (Маш.часть).
УСК - устройства управления и сканирования координат управляет процессом включения . выключения реле внутристанционных комплектов ,чтение точек сканирования.
Назначение блоков н комплектов АТСКЭ
АК - предназначены для определения состояния АЛ и выдаче сигнала «Занято» в случае непроизводительного занятия или задержке отбоя. Питание АК осуществляется ПАК.
ИКСЛ (ИКБ-3) - предназначены для организации исходящего и транзитного соединения по трехпри-юдным СЛ
ВКСЛ (ВКБ-3) - предназначены для организации входящего и транзитного соединения по трехиройодной СЛ.
КП включает БАЛ с параметрами 64x32x32 построен на МСФ 8x8x2 и предназначен для коммутации АЛ с внутристанционным комплектом.
БСЛ - предназначен для смешивания нагрузки имеет параметры 64x64x64, а также построен на МСФ 8x8x2,
БСЛ на СТС предельной емкости заменяется на БИЛ и БВЛ выполняющие отдельные функции по организации исходящей и входящей связи.
Внутристанционные комплекты: ПБ предназначены для питания микрофона ТА А, выдачи в ТА А сигнала «ОС», приема цифр номера импульсным способом и передачи е] о через сканерную точку в ЭУМ.
ИТ ПК - предназначен для питания ТА А во время разговора ,приема отбоя абонента ТА А и при кратковременном отбое выдачи тиккерного сигнала уведомляющего абонента о разрешении на заказ ДВО.
ВШК - предназначен для выдачи сигналов ПВ и КПВ соответствующим определения ответа абонента , проключения разговорного тракта, питания микрофона ТА Б и выдачу тиккерного сигнала о представлении ДВО при кратковременном отбое абонента ТА Б.
ДМ, ПМ - предназначены для формирования выдачи и приема сигналов многочастотного кода «2 из 6» при межстанционной связи.
П2 - предназначен для приема сигнала «Ответ станции» Г =425 Гц и сигнала «Запрос АОН» 1=500Гц.
Генераторное оборудование
ГТС - предназначен для обеспечения тональными сигналами «ОС», «сигнал занято», «КПВ» и тиккер ДВО частотой 425±25 Гц.
ГВС - предназначен для формирования сигнала ПВ частотой 25 Гц
ГКИ - предназначен для формирования колокообразных импульсов с амплитудой 8,9-9,2 А. для включения и выключения МСФ.
ПСГ - переключатель станционных генераторов. Обеспечивает подключение ГТС к ПБ и КСЛ.
Г7 - формирует частоты 500, 700, 900, 1 10, 1300, 1500, 1700 Гц.
УПД - управляет приемниками и датчиками, состоит из четырех генераторов 2600Гц, которые предназначены для гальванической развязки точек сканирования в ПБ и КСЛ от АЛ и СЛ,
Периферийные устройства предназначены для управления периферийными комплектами и включает:
И1 - предназначен для включения импульсного тракта, который предшествует разговорному после прохождения по обмоткам МСФ (БАЛ, БСЛ) колоообразного импульса.
И2 - предназначен для выборки свободных ИШК, ВШК.
Щ - предназначен для подключения к матрице сканирования контрольных точек АК, ИШК, ВШК и считывания информации о состоянии точек сканирования.
КУП - предназначен для диагностики приборов АТС и для оперативного контроля цепей разговорного тракта при каждом установлении соединения.
