Устройство, принцип действия мкс.

- многократный координатный повторитель. Используется в качестве основного ком-ого прибора в координатной АТС. Раэличают двухпозиционные и трехп-ые МКС (20*10*6; 10*10*12). Для более эфективного использования горизонтали (вых МКС) разбивают на коммутаторы.

Коммутатор – условное обозначение опрнделённого числа вертикалей, одноименные выходы у которых запарралелены.

Первое число в условном обозначении МКС означает количество вертикальных блоков — вертикалей (я), второе — количество выходов в каждой вертикали (т), а третье — проводность вертикали. Вертикаль указанных МКС имеет один многопроводный вход, выполненный в виде посеребренных проволочек (струн), и 10 выходов, выполненных в виде 10 групп подвижных контактных пружин с серебряными контактами. Количество струн и подвижных контактных пружин в группе соответствует проводности МКС. Контактные пружины каждой группы лежат на выступах тол­кателя и под действием возвратной пружины отодвинуты и не касаются струн, и, следовательно, ни одна группа не соединена со струнами (с входом) . Каждая вертикаль имеет удерживающий магнит (УМ) с удерживающим якорем и удер­живающей рейкой (УР). Кроме удерживающих магнитов МКС имеет 10 выбирающих магнитов (ВМ) (по количеству контактных групп), которые являются общими для всех вертикалей. Каждые два ВМ имеют одну выбирающую рейку ВР с двухсторонним якорем. Всего таких реек пять, каждая ВР об­служивает два выхода — верхний и нижний. На выбирающей рейке устанавливаются выбирающие пальцы (ВП) (стальные проволочки на пружине), количество которых со­ответствует количеству вертикалей.

Соединения в МКС осуществляется следующим образом. Сначала из управляющего устро-ва поступает ток в обмотку выбирающего электромагнита ВЭ того горизонтального ряда, в котором находиться требуемый выход. После притяжения якоря ВЭ выбирающая рейка ВР поворачивается и все её выбирающие пальцы устанавливаются против данного ряда контактных групп всех вертикалей МКС. Далее в обмотку УЭ той вертикали, где находится требуемый выход, поступает ток и после притяжения якоря последний зажимает выбирающий палец повёрнутой ВР и обеспечивает замыкание подвижных пружин контактной группы с неподвижными шинами Ш. В остальных контактных группах данного горизонтального ряда замыканий не произойдёт, поскольку в остальных вертикалях УЭ не работают, поэтому МКС одновременно может устанавливать только одно соединение. Существенными достоинствами МКС явл: хорошее качество контактов, выполненных из благородных металлов (серебра, палладия), высокая надёжность, возможность автоматизации технологических процессов при изготавлении МКС.

Различие 2-х и 3-х позиционных мкс, их работу.

Так как в МКС-10х10х12 и МКС-20Х10Х6 для соединения входа с выходом всегда срабатывают два магнита (ВМ и УМ), то такие МКС называют­ся двухпозиционными.

Вертика­ли трехпозиционных МКС имеют по 20 выходов. Для получения 20 выходов вертикаль имеет 10 основных контактных групп и две дополнительные (11 и 12 группы). Каждая из 10 основных групп делится на две подгруппы и каждая подгруппа использует­ся как самостоятельный выход. Для соединения входа с любым выходом пер­вого десятка срабатывают ВМ и один из десяти основных с 1-го по 10-й ВМ, а затем удерживающий магнит. Так как при соединении входа с выходом всегда срабатывают три магнита, то такие МКС называются трехпозиционными. Вертикали двухпозиционных трехпозиционных МКС размещены в сталь­ной прямоугольной раме.

Устройство, принцип действия магнитоуправляемых реле (герконы, ферриды, гезаконы).

Герконы. Помещен внутри обмотка с корпусом выполнена из ферромагнитного материала. При отсутствии тока, контактные пластины под действием сил упругости отходят друг от друга размыкая выходную цепь. При появлении тока в обмотках образуется магнитный поток, проходя через контактные пружины притягивает их друг к другу, замыкая вых. Цепь.

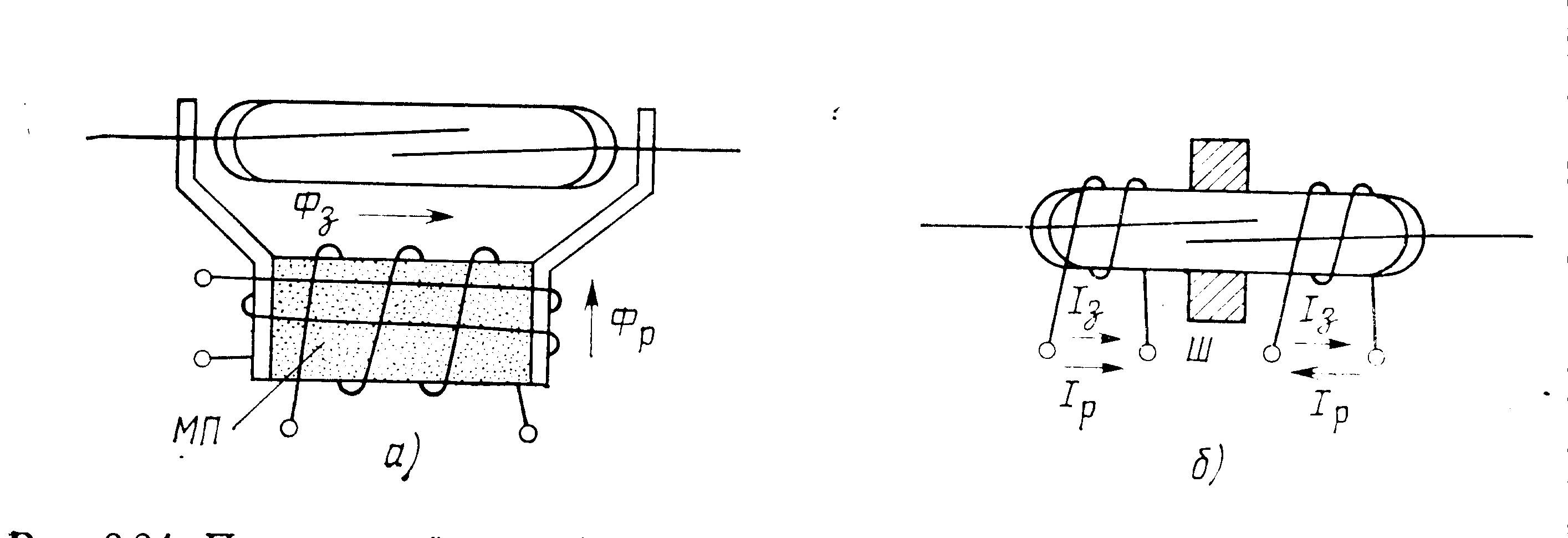

Рисунок:

Ферриды. Это герконовое реле с внешней памятью. Он имеет 1 или несколько герконов с контактными пружинами и катушку с сердечником из феррида или металлического ферромагнетика с прямоугольной петлей гистерезиса.

Обладающий остаточной магнитной индукции при прохождении тока через обмотку импульса постоянного тока, проходя через сердечник намагничивают контакты и контактные пружины замыкаются. Они остаются в этом состоянии после поступления импульсов тока, за счет остаточного магнитного поля сердечника, который выполняет роль элемента магнитной памяти. Для размыкания контактных пружин в обмотку подаются импульсы обратной полярности, чтобы снять остаточное намагничивание.

Гезаконы. Это герметизированный запоминающий контакт. Это герконовое реле с внутренней памятью. Гезакон имеет 2 обм, и между ними шунт, из магнито-мягкого материала. Гезаконы по сравнению с ферридами с внешней памятью имеют небольшой объем перемагничиваемых ферромагнитных масс. За счет чего повышается их быстродействие. Благодаря max приближению обм, управления к контактным пружинам Гезаконы работают при меньших импульсах и потребляют меньше энергии. Перемагничивание Эл-та магнитной памяти фирриды или Гезаконы может производиться не только импульсами тока, но и перемещением постоянного магнита. Так расположение магнита параллельно оси феррида или гезакона вызывает замыкания контактных пружин, а поперечное положение приводит к размыканию.

РПН

Принцип работы реле РПН.

Принцип работы электромагнитного реле заключается в том, что при подаче тока на обмотку электромагнита сердечник намагничи­вается и притягивает якорь, а якорь в свою очередь перемещает под­вижные контактные пружины, в результате чего происходит замы­кание, размыкание или переключение контактных пружин. Процесс перехода реле из исходного состояния в рабочее, при котором все контактные пружины переключаются, называется сра­батыванием реле. Величина перемещения якоря во время срабаты­вания реле называется ходом якоря. Давление, с которым контакты прижимаются друг к другу, называется контактным давлением. При размыкании цепи тока (отключение воздействующего сиг­нала) магнитный поток исчезает, сердечник электромагнита раз­магничивается. Под действием контактных и возвращающих пру­жин якорь и контактные пружины переходят в исходное положе­ние. Чтобы не происходило «залипания» якоря под действием остаточного магнетизма, на якоре укрепляют диамагнитную плас­тину.

Реле плоское нормальное (рисунок 1) применяется а ДШ АТС, АТС координатной системы (в шнуровых комплектах. РСЛ и управляющих приборах) а в рабочем состоянии представляет электромагнит с набором контактных пружин. Основными частями реле являются: электромагнит (обмотка-16 с плоским сердечником- 14), якорь- 3 (корытообразной формы) и набор (пакет) контактных пружин. Сердечник электро магнита-14 и якорь реле -3 изготавливают из электротехнической стали с улучшенными свойствами по отношению к остаточному магнитному потоку (*-знак, определяющий улучшенные свойства стали). Обмотку наматывают из медного изолированного провода марки ПЭЛ, ПЭШО (провод с эмалевой лакостойкой изоляцией, провод с эмалевой и шелковой изоляцией) диаметром от 0,05 до 1 мм (чаще от 0,08 до 0,35 мм). Реле может иметь одну, две или три рабочие обмотки, что определяется числом выводных штифтов 18. К этим штифтам (пружинам) и производится подпайка монтажных проводников при включении цепи постоянного тока для срабатывания реле. Различают:

простые обмотки, описанные выше;

комбинированные (вначале из медного провода, а затем последовательно включается провод с добавлением константана, для увеличения суммарной величины сопротивления);

бифилярные (петлевые - где магнитные потоки взаимно компенсируются) выполненные из Константинов о го провода ПЭ ШОК, которая нспользуется как сопротивление (резистор);

для увеличения времени срабатывания и отпускания реле применяют короткозамкнутые обмотки, выполненные медным проводом, без изоляции, диаметром - 0,51 мм.

Короткозамкнутую обмотку наматывают на сердечник, а поверх нее наматывают простую обмотку по которой и пропускают ток, создающий магнитный поток. Магнитный поток намагничивает сердечник, якорь и под действием магнитных сил якорь перемещается к сердечнику, а расположенный на якоре латунный мостик с изоляционным упором (толкателем) - воздействует на лапки рабочих, пружин, обеспечивая их перемещение. Таким образом, пружины, перемещаясь либо создают.контакт добавления, либо размыкают ранее созданную цепь. Контрактные пружины., реле изготавливают из нейзильбера (сплав меди с никелем и цинком или бронзой)., На пружины с помощью сварки или склепки укреплены контакты плоской или цилиндрической формы, выполненные из серебра для коммутации тока до 1А, или справа платины с иридием для коммутации тока от 1 до ЗА, при коммутации тока более ЗА до 20А применяют контакт из вольфрама. Для реле с короткозамкнутой обмоткой магнитный поток, от протекающего тока, в основной обмотке, индуцируясь в короткозамкнутую обмотку создает в нем магнитный поток противоположного направления, в результате результирующий магнитный поток равен разности и реле срабатывает с замедлением. При наличии короткозамкнутой обмотки на выступающей части сердечника имеется надпись К-3, К-2 или К-1 что означает толщину намотанного провода 3 мм (6 слоев), 2 мм (4 слоя), 1 мм (2 слоя).

Основным коммутационным узлом в РПН является пружинный пакет, содержащий одну, две или три группы контактных пружин. В каждой группе могут располагаться до 6 контактных пружин, а счет контактов в группах ведется от сердечника (когда реле расположено направляющим угольником сверху) слева на право сверху вниз (рисунок 2)Первая цифра определяет группу, а вторая - место (счет) контактной пружины в этой группе.Каждая пружина имеет свой технологический номер. Знание номеров пружин необходимо при сборке пружинных пакетов. Номер методом штамповки наносится на пружину. Реле на плате устанавливается в боковом положении, что исключает из нагрузки массу якоря и уменьшает запыленность поверхности контактов.Счет паечных концов контактных пружин на монтажной стороне ведется справа налево, а счет выводных штифтов обмоток сверху вниз - со штифта 1 по штифт 5 или б в реле производства ВНР.Надпись на изоляционной ткани расположенной поверх обмоток реле, например 1-2 1000 2500 0.08 ПЭЛ означает:-1-2- задействованные выводы обмотки реле;-1000- величина сопротивления обмотки;-2500- число витков обмотки;-0.08-диаметр провода обмотки;-ПЭЛ-тип изоляции.
