2.4 Система температурных испытаний тс-2

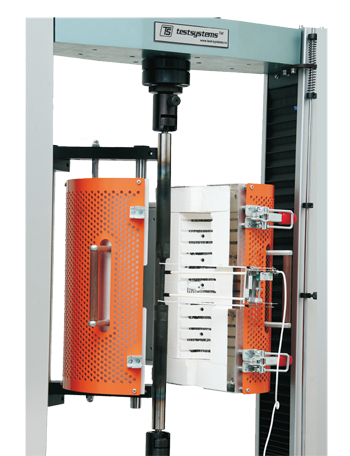

Система температурных испытаний ТС-2 (Высокотемпературная разъемная печь)предназначена для испытаний образцов из различных материалов при повышенных температурах на универсальных электромеханических испытательных машинах серии УТС 110M. Технически возможно интегрировать систему на испытательные машины и стенды других компаний-производителей.

Комплектация:

• разъемная трехзонная электропечь;

• электронная система регулирования температуры;

• контрольный сертифицированный трёхканальный регулятор (прибор зарегистрирован в Госреестре средств измерений);

• управляющая термопара - 3 шт.;

• контрольная термопара - 1 шт. (прибор зарегистрирован в Госреестре средств измерений);

• узел крепления на машину.

Технические возможности:

• выбор параметров испытания в диалоговом режиме;

• управление процессом испытания по выбранному режиму.

• сохранение параметров испытаний на флешь носитель;

• передача информации на ЭВМ.

Технические характеристики:

• диапазон рабочих температур – от +300 °C до +1200 °C;

• погрешность поддержания температуры на образце ± 2 °C во всем диапазоне;

• зона равной температуры – 200 мм;

• потребляемая электрическая мощность:

• при разогреве до номинальной температуры (+1200 °C) – 4 кВт;

• при поддержании номинальной температуры (+1200 °C) – 2,5 к Вт.

• габаритные размеры:

• наружный диаметр – 300 мм.;

• высота – 400 мм.;

• внутренний диаметр – 100 мм.;

• внутренняя высота – 300 мм.

2.5 Машина для испытания материалов на длительную прочность и ползучесть утс 1200-50

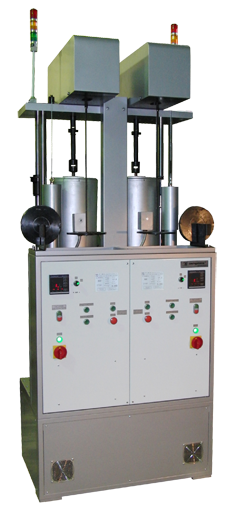

Электромеханическая двухсекционная испытательная машина УТС 1200-50 напольного исполнения с номинальной нагрузкой 50 кН предназначена для проведения механических испытаний материалов на длительную прочность по ГОСТ 10145 и ползучесть по ГОСТ 3248 при температуре до +1200 °С образцов из конструкционных материалов в производственных и исследовательских лабораториях машиностроительных и металлургических предприятий, а также на предприятиях других отраслей промышленности. Машина внесена в реестр средств измерений Российской Федерации под № 42992-09, сертификат об утверждении типа средств измерения № 38275.

Технические характеристики испытательной машины УТС 1200-50:

• количество испытательных секций - 2 шт;

• нагружающие устройство рычажного типа, поддержание рабочего положения рычага - автоматическое;

• диапазоны испытательных нагрузок:  • при прямом нагружении - от 0,05 кН до 0,5 кН;

• через рычажную систему - от 0,5 кН до 50 кН.  • наименьшая ступень нагружения (дискретность) - 0,05 кН;

• пределы допускаемой относительной погрешности приложения нагрузки:  • при прямом нагружении – ±0,5 % от измеряемой величины;

• при нагружении рычажной системой – ±1 % (±0,5 %) от измеряемой величины.  • количество одновременно испытываемых образцов в каждой секции:  • при испытании одиночных образцов - 1 шт;

• при испытании цепочки образцов - 2 шт;  • рабочий ход активного захвата, не менее - 150 мм;

• скорость движения активного захвата – от 0,18 до 20 мм/мин;

• диапазон испытательных температур - от 300 °С до 1200 °С;

• пределы допускаемой погрешности регулирования температуры во всем диапазоне, не более - ± 3°С;

• общая потребляемая мощность, не более – 6 кВт;

• питание от сети переменного тока напряжением 240/400 В, частотой 50 Гц;

• габаритные размеры машины – 2650*950*650 мм;

• масса машины с печами и грузами – 1100 кг.
