Министерство высшего образования РФ
Федеральное агентство по образованию
Московский государственный университет
Приборостроения и информатики
Кафедра «Материаловедение и технологии новых материалов и покрытий»
Курсовая работа
по теме: «Проектирование цехов и участков по производству материалов и нанесения покрытия »
на тему: «Проект базовой лаборатории по исследованию и сертификации качества металлокомпозита. Основные цели автоматизации проектирования технологических цехов»
Выполнил:
студент 5 курса
дневного отделения
факультет ТИ-6
группа 08143 Д
Гаврилов А.А.
Проверил преподаватель:
Юдин Г.А.
Москва 2012
Содержание
1 Исходные данные для проектирования……………………………………………..3
2 Описание основного оборудования лаборатории механических испытаний…….4
2.1 Испытательный пресс ДТС 06-50/50 кН…………………………………………..4
2.2 Машина для испытания конструкционных материалов. Двухзонная
напольная модель УТС 110М-50……………………………………………………....5
2.3 Машина для испытания конструкционных материалов.
Двухколонная напольная модель УТС 101-10…………………………………….….7
2.4 Система температурных испытаний ТС-2………………………………………...8
2.5 Машина для испытания материалов на длительную прочность и
ползучесть УТС 1200-50………………………………………………………………..9
2.6 Копер маятниковый ТСКМ-300…………………………………………………..10
2.7 Твердомер по методу Роквелла с электроприводом и электронной
системой управления. Модель ТРТС-10……………………………………………..11
2.8 Твердомер по Ввиккерсу модель HV-50A………………………………………13
2.9 Твердомер по Бринеллю модель HВ-3000C…………………………………….14
2.10 Стенд для измерения удельного сопротивления ЭТС 515…………………….14
2.11 Захваты ЗК-50П………………………………………………………………….15
2.12 Компрессор FUBAG HANDY AIR OIL 195/24…………………………………16
3 Основные цели автоматизации проектирования технологических цехов……….18
3.1 Цели автоматизации проектирования……………………………………………18
4 Список использованной литературы……………………………………………….21
1 Исходные данные для проектирования
Лаборатория осуществляет проведение физико-механических и теплофизических испытаний материалов различного назначения на основе углерода и изделий из них по заявкам подразделений института и сторонним заказчикам.
Ведет разработку методов (методик) оценки физико-механических и теплофизических свойств материалов различного назначения на основе углерода по заявкам подразделений института и сторонним заказчикам.
Разрабатывает и внедряет экспериментальные методы исследований конструкционной прочности изделий на этапах ОКР и эксплуатации.
Участвует в разработке технических условий на новые материалы в части методов контроля их физико-механических и теплофизических свойств.
Лаборатория располагает высококвалифицированными специалистами, имеющими большой опыт в проведении испытаний материалов различного назначения на основе углерода, в том числе углерод - углеродных композиционных материалов, графитов, углепластиков, углеродных волокон и тканей.
Лаборатория выполняет заказы по проведению различных видов испытаний с определением следующих характеристик:
Механические свойства металлов и сплавов при статических испытаниях на растяжение в интервале температур от – 40 до + 1200 °С, на сжатие и изгиб при комнатной температуре:
- модуль упругости;
- предел пропорциональности;
- предел упругости;
- условный предел текучести;
- временное сопротивление;
- относительное удлинение;
Усталостные свойства металлов и сплавов с нагружением по схеме растяжение/сжатие (при комнатной температуре) с коэффициентами асимметрии циклов: R= -1; -0,5; 0; 0,5 и по схеме чистого изгиба с вращением в интервале от Тком до 1200 °С:
- предел выносливости (или ограниченной выносливости);
- кривые усталости;
- кривые распределения долговечности;
- кривые усталости для различных вероятностей разрушения;
- кривая распределения предела выносливости;
- определение среднего значения предела выносливости и его среднего значения и среднего квадратичного отклонения.
Свойства при испытаниях на ползучесть металлов и сплавов при температуре до 1200°С:
- условный предел ползучести
- предел длительной прочности
Ударная вязкость при динамическом испытании на изгиб (KCU, KCV, KCT).
Твердость по Бринеллю, Виккерсу, Роквеллу (HB, HV, HRC).
2 Описание основного оборудования лаборатории механических испытаний

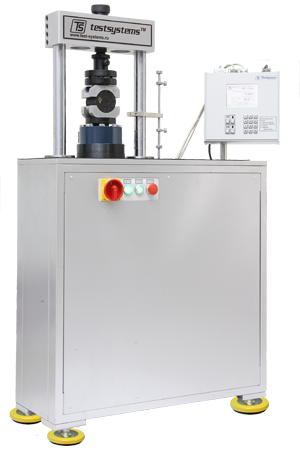

2.1 Испытательный пресс дтс 06-50/50 кН
Электромеханический испытательный пресс напольного исполнения с номинальной нагрузкой 50 кН предназначена для проведения механических испытаний асфальто-дорожных материалов по ГОСТ 12801, помимо этого пресс позволяет испытывать материалы на сжатие, изгиб, осадку, сплющивание, остаточную деформацию, отслаивание, расслоение, скалывание и других в пределах технических возможностей машины. Испытательный пресс ДТС 06-50/50 оснащен микропроцессорной системой управления машиной и регистрации силовых и деформационных параметров испытания. Сертификат об утверждении типа средств измерений № 33528-07.
Технические характеристики пресса ДТС 06-50/50:
• диапазон измеряемых нагрузок: 0 – 50 кН;
• тип силоизмерительного датчика – тензорезисторный;
• пределы допускаемой погрешности машины при измерении нагрузки:
• не более 1% в диапазоне от 2 до 50 кН; ±20 Н при нагрузках менее 2 кН;
• максимальный ход подвижной траверсы – не менее 200 мм;
• скорость перемещения активного захвата, мм/мин – от 0 до 80.
• ширина рабочего пространства – не менее 250 мм.
• напряжение питания –220 В, 50Гц.
•
потребляемая
мощность, не более 0,75 кВт.
• габаритные размеры, мм – 750*350*1400;
• масса машины, не более – 200.
Машина обеспечивает:
•испытание образца по заданному алгоритму;
•полную автоматизацию процесса испытания, включая ускоренный подвод подвижной плиты к образцу с автоматическим переключением скорости (с ускоренной на рабочую), а также быстрый (автоматический) возврат траверсы в исходное положение после разрушения образца;
• ввод данных и управление с клавиатуры в диалоговом режиме;
• математическую обработку результатов испытания;
• вывод информации о результатах испытаний в виде таблиц, графиков на дисплей пульта оператора;
• связь с внешними устройствами (ЭВМ);
• вывод протоколов, таблиц и графиков испытаний с пульта управления на лазерный принтер.
