19. Основные формы рельефа, их изображение. Генерализация рельефа.
При картографировании рельефа в первую необходимо учитывать историю его формирования. Рельеф формируется в результате взаимодействия эндогенных и экзогенных процессов. Основные из них:
Химическое выветривание
Ветер
Сток воды
Гравитация
Ледниковая активность в прошлом
А также любые другие процессы, участвующие в цепи «Разрушение – Перенос – Накопление».
Речные долины с профилями двух видов – выработанные и невыработанные.

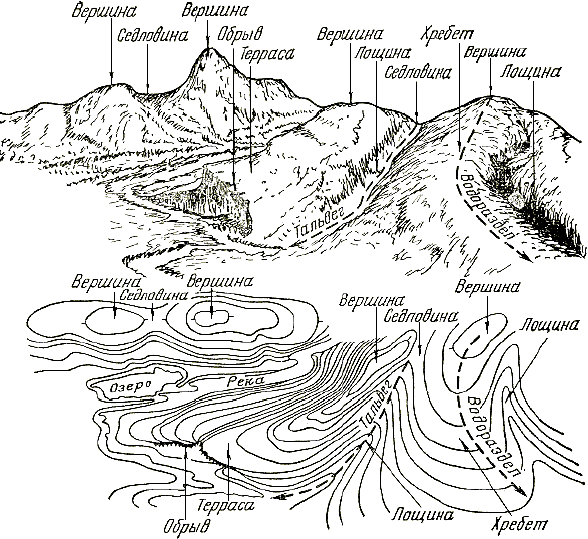

Формы рельефа:
Вершины
Седловины
Тальвеги (По дну понижений, ограниченных с двух сторон склонами)
Лощины
Уступы
Котловины
Подошвы
Бровки
Террасы
Генерализация рельефа
Это отбор и обобщение элементов рельефа.
Общие принципы:
Необходимо сохранять ответные понижения
Возможно изменение сечений рельефа (смещение горизонталей на ¼ заложения)
Возможно сближать горизонтали на уступах
Возможно преувеличивать основные формы рельефа
Возможно сливать горизонтали на бровках долин или по тальвегу
Отображать разный берег с двух сторон реки (более пологий – более крутой)
Не нужно большое число берг-штрихов – оптимизировать количество при переходе к более мелкому масштабу.
Таблица:
1:25000 |
1:50000 |
1:100000 |
|
Изображаются горизонтали,отн высоты,абс высоты,характерные точки местности,подписи горизонталей,размеры отдельных форм рельефа,бергштрихи. |
|||
- плоскоравнинные открыт 2,5; - плоскоравниные лесистые 5м; -равнинно-вскаленные с углами наклона больше 6 градусов; -горные и предгорные районы песчанных пустынь 5м; -высокогорных 10м. -Для районов с высотой сечения 2,5м каждая десятая основная горизонталь утолщается |
|
|
|
Овраги и промоины |
|||
Изображают в 1линию при ширине его менее 5м |
Изображают в 1линию при ширине его менее 10м |
||
При большей их ширине - в соответствии с масштабом, если ширина оврага менее 1 мм, то показывается в две линии с зубцами, и указывается только их глубина. Если ширина оврага более 1 мм -глубина и ширина(по верху).Для оврагов шириной более 3мм изображается горизонталями. Характеристика оврагов подписывается в середине, а при их большей протяженности- через каждые 5-8см.При большом количестве оврагов можно не подписывать характеристику |
|||
Обрывы показываются на карте при их высоте: |
|||
более 1 м |
более 2 м |
||
(протяженность объектов при этом не менее 3мм) Обрывы меньшей высоты наносятся в виде исключения, если единственный ориентир |
|||
Отметки высот подписываются с точностью до 0.1 мм. Производятся по точкам: вершин, седловин. Общее количество отметок зависит от рельефа местности и составляет 8-15п/дм2.Отметки более важные отмечаются жирным шрифтом. В среднем на 1дм2 дается 2-5по подписей горизонталей |
|||
