46. Ограждающие конструкции одноэтажных промышленных зданий.
За последние годы, по существу, была создана новая отрасль стройиндустрии по производству легких несущих и ограждающих конструкций. Построен и пущен ряд заводов по их специализированному изготовлению, разработана система нормативных документов и чертежей типовых конструкций. Из года в год растут объемы производства и применения в строительстве этих конструкций, улучшается их качество и номенклатура, ведутся работы, завершение которых позволит перейти на комплектную поставку.
Сложность задачи, разнообразие и специфичность вопросов, а также большой спрос на информационные материалы, выпускаемые, как правило, незначительным тиражом, послужили причиной разработки сборника, включающего широкую и самую последнюю информацию для специалистов, связанных с производством, проектированием, поставкой и возведением легких металлических ограждающих конструкций.
Профилированный лист
1.1. Профили стальные гнутые с трапециевидной формой гофра для строительства (в дальнейшем именуемые «профили») должны соответствовать требованиям настоящих ТУ и комплекта документации согласно 8ГК.342.023, 8ГК.342.024, 8ГК.342.026, 8ГК.342.028. 8ГК.342.027.

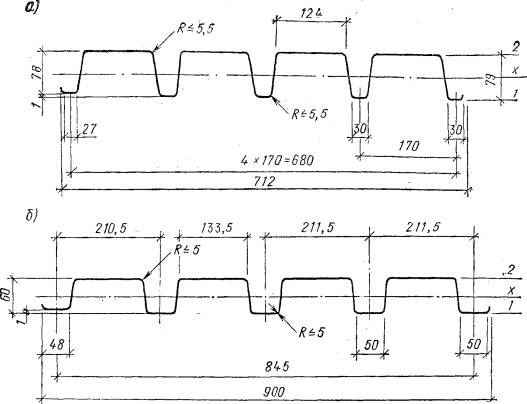

Рис. 1. Профили
а - Н 79-680-1; б - Н 60-782; в - Н 40-711-0,8
Рис. 2. Профили
а - С 50-749; б - Н 40-711-0,8; в - С 10-899-08
2. Панели.
Металлические панели с утеплителем из пенопласта для наружных стен и покрытий, эксплуатируемые в неагрессивных и слабоагрессивных средах при температуре наружной поверхности панели от минус 60 до плюс 75° С, температуре внутренней поверхности панели до плюс 30° С, относительной влажности внутреннего воздуха в помещениях не более 60%.
Металлические панели с утеплителем из пенопласта классифицируют по конструктивному решению, пределу огнестойкости, назначению, расположению в ограждающих конструкциях, материалу металлических профилированных листов и утеплителя, виду покрытия металлических листов и способу изготовления.
По конструктивному решению панели подразделяются на панели двухслойные (ПД), состоящие из одного металлического профилированного листа, утеплителя и гидроизоляционного или защитно-декоративного покрытия; панели трехслойные (ПТ), состоящие из двух металлических профилированных листов и утеплителя. По пределу огнестойкости панели подразделяют на панели с пределом огнестойкости 0,75; 0,5; 0,25 и менее 0,25 ч. По назначению панели подразделяют на панели наружных стен и панели покрытий. По расположению в ограждающих конструкциях панели подразделяют на рядовые, угловые, доборные. По материалу металлических профилированных листов панели подразделяют на панели с профилированными листами из стали (С), с профилированными листами из алюминиевых сплавов (А). По материалу утеплителя панели подразделяют на панели с утеплителем, получаемым вспениванием заливочных композиций, в том числе наполненных; панели с утеплителем, получаемым вспениванием твердых полуфабрикатов. По виду защиты металлических листов от коррозии панели подразделяют на панели из алюминиевых листов без покрытия, панели из стального листа с металлическим покрытием, панели из стального листа с металлическим и лакокрасочным покрытием. По способу изготовления различают панели, изготавливаемые на технологических линиях непрерывного действия, и панели, изготавливаемые на стендовых установках. Рядовые панели выпускают следующих размеров, мм: длина от 2400 до 12000 (кратно 600); ширина – 1000, 1500; толщина - 50, 60, 80, 100, 120.
Панели трехслойные стеновые с профилированными металлическими облицовками и заполнителем из пенополиуретана

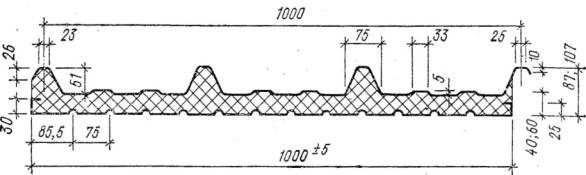

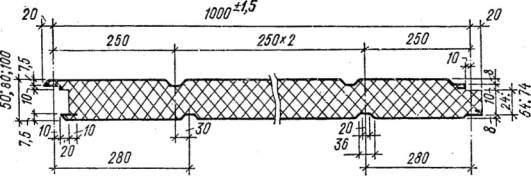

Рис.1. Поперечное сечение панели
Панели стеновые трехслойные со стальными профилированными листами и утеплителем из пенополиуретана
Панели выпускают двух видов: рядовые - ПР и угловые – ПУ

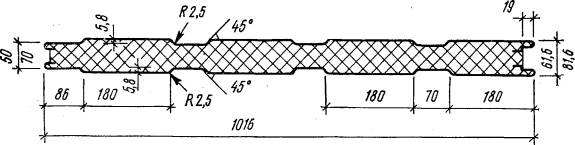

Рис. 2. Поперечное сечение панелей
а - рядовой; б – угловой
Панели трехслойные со стальными профилированными листами и утеплителем из пенополиуретана.
Основные размеры панелей должны соответствовать указанным на рис. 1.

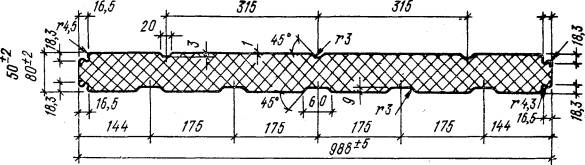

Рис. 3. Поперечное сечение панели и деталь стыка
Панели трехслойные стеновые с профилированными металлическими облицовками и заполнителем из жесткого пенополиуретана

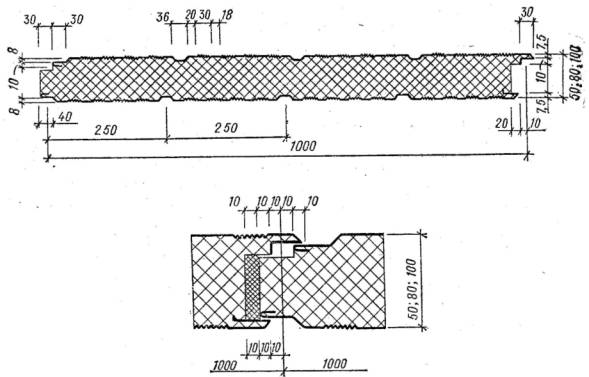

Рис. 5. Поперечное сечение панели
Панели трехслойные стековые с профилированными металлическими облицовками и заполнителем из жесткого пенополиуретана.
Рис. 6. Поперечное сечение панели
Панели стеновые трехслойные с алюминиевыми обшивками и заполнителем из жесткого пенополиуретана.

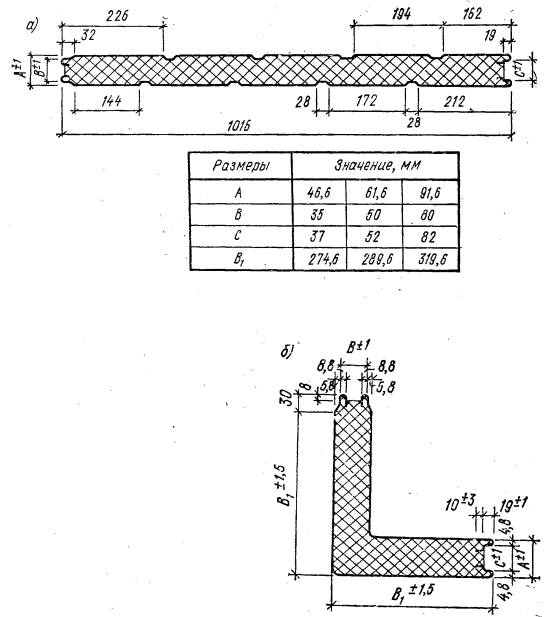

Рис. 7. Поперечное сечение
а - рядовой; б – угловой
Панели трехслойные кровельные с профилированными металлическими облицовками и заполнителем из пенополиуретана

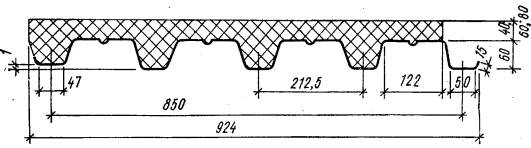

Рис.8. Поперечное сечение панели
Панели двухслойные со стальными профилированными листами и утеплителем из пенополиуретана

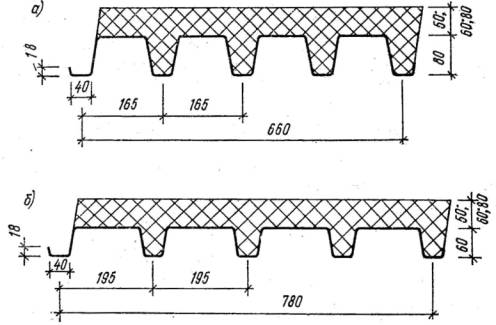

Рис. 9. Поперечное сечение панели
а - ПДС-66; б - ПДС-78
Панели кровельные с несущим профилированным стальным настилом, утеплителем из жесткого пенополиуретана и покровным слоем.
Рис. 10. Поперечное сечение панели
Панели кровельные на основе профилированного стального оцинкованного листа и жесткого пенополиуретана.
Рис.11. Поперечное сечение панели
а - ПДС-66; б - ПДС-78
