2.3. Стабилитроны (стабиловольты)
Стабилитрон, или стабиловольт, это газоразрядная двухэлектродная лампа с холодным катодом. Баллон стабилитрона наполнен инертным газом. Особенностью стабилитрона является то, что при работе (горении) напряжение на нем остается почти постоянным при изменении в определенных пределах протекающего через него тока. Вольтамперная характеристика стабилитрона приведена на рис. 5.3.3.
Uст
Iст
Imin Imax
Рис. 5.3.3. Вольтамперная характеристика стабилитрона
Указанное свойство прибора позволяет использовать стабилитрон для стабилизации выходного напряжения источников питания радиотехнической аппаратуры. Принципиальная схема включения стабилитрона показана на рис. 5.3.4.
R
+
U
–
Рис. 5.3.4. Схема стабилизатора напряжения
Если на входе стабилизатора напряжение U понизится, то величина тока через резистор R и стабилитрон будет меньше. Падение напряжения на резисторе R уменьшится, а напряжение на стабилитроне и на нагрузке RH останется постоянным.
При увеличении напряжения на входе стабилизатора токи через стабилитрон, а также через резистор R возрастут, падение напряжения на резисторе R увеличится, а напряжение на нагрузке RH останется без изменения. Таким же образом напряжение на нагрузке при изменении величины нагрузки поддерживается постоянным. Например, при увеличении нагрузки должны были бы возрасти ток и падение напряжения на резисторе R, однако, ввиду уменьшения напряжения на зажимах стабилитрона ток в нем уменьшается, вследствие чего суммарный ток через резистор R сохраняет свою первоначальную величину и напряжение на нагрузке остается без изменения, т. е. будет постоянным.
§ 3. Приборы с дуговым разрядом
К ионным приборам с дуговым разрядом относятся:
газотроны;
тиратроны;
тригатроны;
игнитроны.
3.1. Газотроны

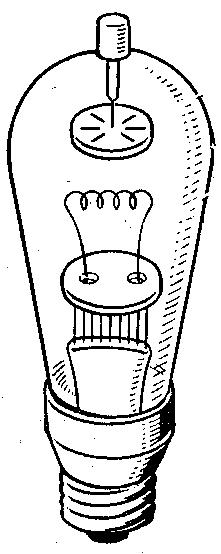

Газотрон представляет собой двухэлектродную лампу, наполненную газом. Лампа наполняется парами ртути или каким-либо инертным газом (рис. 5.3.5).
a) b)
Р
ис.
5.3.5.
Газотрон
a) конструктивное исполнение;
b) условное обозначение.
Принцип действия газотрона состоит в следующем. Катод при нагревании начинает излучать электроны. При своем движении к аноду электроны, сталкиваясь с молекулами паров ртути или газа, ионизируют их. Электроны, получаемые при ионизации, попадают на анод, создавая анодный ток, а положительно заряженные ионы, притягиваясь отрицательно заряженным катодом, уменьшают пространственный заряд, окружающий катод. Газотроны широко применяются в выпрямительных схемах благодаря тому, что дают больший коэффициент полезного действия, чем кенотроны.
При включении газотрона необходимо сначала прогреть катод в течение 3 – 5 мин (в зависимости от мощности газотрона) и только после этого можно подавать анодное напряжение.
Выключение газотрона производится в обратном порядке, т. е. вначале надо выключить анодное напряжение, а потом – напряжение накала. Несоблюдение этого условия вызывает разрушение катода и порчу газотрона.
Газотронные выпрямители применяются в таких же схемах, как и кенотронные. Особенностью газотронного выпрямителя является то, что схема фильтра должна начинаться не с конденсатора, а с дросселя. Дроссель ограничивает зарядный ток конденсатора фильтра и тем самым предотвращает разрушение катода газотрона.
