§ 2. Приборы с тлеющим разрядом

Среди различных типов приборов с тлеющим разрядом широкое применение в судовой радиотехнической аппаратуре получили неоно­вые (газосветные) лампы, газовые разрядники, газоразрядные стабили­заторы напряжения (стабиловольты и стабилитроны) и др.

2.1. Неоновые лампы

Стеклянный баллон неоновой лампы наполняется неоном с при­месью какого-либо инертного газа для получения соответствующего цвета свечения.

Внутри баллона помещаются два электрода – анод и катод, на которые подается напряжение питания. Под действием электрического поля положительные ионы, имеющиеся в некотором количестве в разреженном газе, устремляются к катоду и, ударяясь, выбивают из него электроны. Эти электроны, двигаясь с большой ско­ростью к аноду, сталкиваются с атомами газа, вызывая процессы возбуждения и ионизации последних. Ионизация газа увеличивает бомбардировку катода положительными ионами, полученными при расщеплении молекул газа, а переход возбужденных молекул в нормальное состояние сопровождается появлением свечения внутри баллона.

Преимуществами неоновой лампы являются малая потребляемая мощность и безинерционность. Благодаря этому, такая лампа при­меняется там, где необходимо иметь источник света, который мог бы быстро (до нескольких тысяч раз в секунду) изменять свою яркость. Обычные лампы накаливания совершенно непригодны для этой цели из-за большой тепловой инерции.

Свечение неоновой лампы начинается при определенном значении напряжения на электродах, называемого напряжением зажигания. Гаснет неоновая лампа при напряжении, меньшем, чем напряжение зажигания.

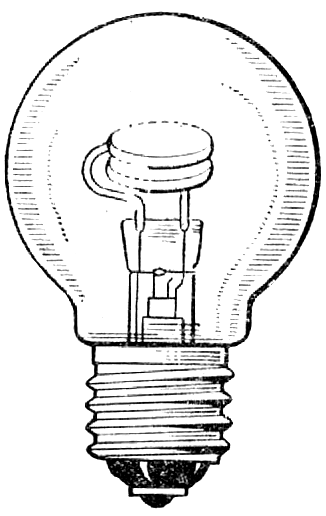

Неоновые лампы бывают различных конструкций. На рис. 5.3.1, a показано устройство лампы с плоскими электродами, у которой напряжение зажи­гания составляет 150 – 170 В. На рис. 5.3.1, б и в показаны малогабаритные лампы инди­каторного типа с более низким напряжением зажигания.

а) б) в) г)

Рис. 5.3.1. Варианты конструкции и условное обозначение неоновых ламп

2.2. Газонаполненные разрядники

Газонаполненный разрядник, применяемый в судовой радиоаппара­туре, представляет собой стеклянную трубку, наполненную аргоном. Внутри трубки вмонтированы две алюминиевые пластинки, располо­женные параллельно одна другой и являющиеся электродами разряд­ника. Общий вид газонаполненного разрядника показан на рис. 5.3.2, а.

а ) б)

Р

Рис. 5.3.2. Общий вид и схема включения газонаполненного разрядника

Такой разрядник используется для защиты радиоприемников от воз­действия грозовых разрядов. Схема включения разрядника показана на рис. 5.3.2, б. В нормальных условиях, когда грозовые разряды от­сутствуют, разрядник обладает бесконечно большим сопротивлением и не оказывает влияния на работу приемника. При появлении грозо­вых разрядов в антенне наводится высокое напряжение, газ в разряд­нике ионизируется, вследствие чего сопротивление разрядника рез­ко падает и антенна замыкается на землю (корпус судна) помимо приемника. Газовые разрядники специальной конструкции применяются в ан­тенных переключателях радиолокационных станций.
