§ 2. Электронно-лучевые трубки с электростатическим управлением
Устройство электронно-лучевой трубки с электростатическим управлением приведено на рис. 5.2.1.
Рис. 5.2.1. Электронно-лучевая трубка
с электростатическим управлением
В электронно-лучевых трубках с электростатическим управлением отклонение электронного луча от оси ЭЛТ осуществляется с помощью электрического поля. Электрическое поле создается двумя парами отклоняющих пластин, которые находятся внутри горловины трубки за вторым анодом.
При подаче отклоняющего напряжения на первую пару пластин, расположенных в горизонтальной плоскости параллельно друг другу, луч отклоняется в вертикальном направлении.
Отклонение луча в горизонтальном направлении производится путем подачи отклоняющего напряжения на вторую пару пластин, расположенных в вертикальной плоскости.
Одним из основных параметров, характеризующих электронно-лучевую трубку с электростатическим управлением, является ее чувствительность β.
Чувствительностью трубки β (мм/в) называется отношение величины отклонения светящегося пятна γ (мм) к величине отклоняющего напряжения U (в):
β
=
;
Величина чувствительности обычно лежит в пределах от 0,2 до 0,5 мм/в.
§ 3. Электронно-лучевые трубки с магнитным управлением
В электронно-лучевых трубках с магнитным управлением фокусировка луча и его отклонение от оси ЭЛТ осуществляются с помощью магнитного поля. Магнитное поле создается фокусирующей и отклоняющими катушками, расположенными снаружи на горловине трубки.
У
стройство
электронно-лучевой трубки с магнитным

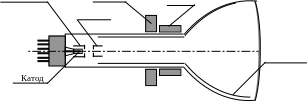

управлением приведено на рис. 5.2.2.
Управляющий Фокусирующая Отклоняющая
электрод катушка катушка
1-й анод
Аквадаг
Рис. 5.2.2. Электронно-лучевая трубка с магнитным управлением
Чтобы обеспечить фокусировку луча, через обмотку фокусирующей катушки пропускается постоянный ток, который создает магнитное поле, воздействующее на электронный поток ЭЛТ. В результате этого воздействия, электроны, летящие точно по оси трубки, проходят фокусирующее поле без отклонения, т. к. направление движения этих электронов параллельно силовым линиям магнитного поля. Остальные электроны, проходя через фокусирующее поле, изменяют свое направление и прижимаются к оси трубки, образуя тонкий луч. Регулировка фокусирующего магнитного поля производится путем изменения величины тока, протекающего через фокусирующую катушку.
Отклонение электронного луча осуществляется путем пропускания тока через специальные отклоняющие катушки. Этот ток создает магнитное поле, которое отклоняет электронный луч от оси трубки. Одна из катушек отклоняет луч в вертикальном направлении, другая – в горизонтальном.
Чувствительность ЭЛТ с магнитным управлением определяется по формуле:
Q
=
;
где γ – величина отклонения луча ЭЛТ;
I – ток, протекающий через отклоняющую катушку;
W – число витков отклоняющей катушки.
Поскольку число витков в каждой конкретной катушке остается неизменным, то величина отклонения луча пропорциональна величине тока в отклоняющей катушке. Таким образом, для того, чтобы получить равномерную скорость отклонения луча, необходимо изменять ток в катушке по линейному закону.
