2.Логическая организация бд

Информационно-логическая модель предметной области может быть отражена с помощью 3 видов моделей.

Иерархическая модель - представляет совокупность элементов, связанных по определенным правилам:

1. Иерархическое дерево, имеющее множество объектов всегда начинается с главного корня;

2. Иерархическое дерево имеет только один корень;

3. Объект может содержать один или несколько атрибутов, описывающих его свойства;

1. Объекты, связанные иерархическими отношениями, образуют ориентированный граф (перевернутое дерево).

2. Каждый элемент на низшем уровне, связан только с одним объектом, находящемся на более высоком уровне.

1уровень А граф элемента С7 (В3, А)

атрибут

2уровень В1 В2 В3

3уровень С1 С2 С3 С4 С5 С6 С7

Рис. 3. Иерархическая модель БД

Сетевая модель - является разновидностью иерархической, в которой каждый элемент может быть связан с любым другим элементом низшего уровня. Такая модель представляется в виде диаграммы связей. Они могут быть многоуровневые и иметь разную степень сложности.

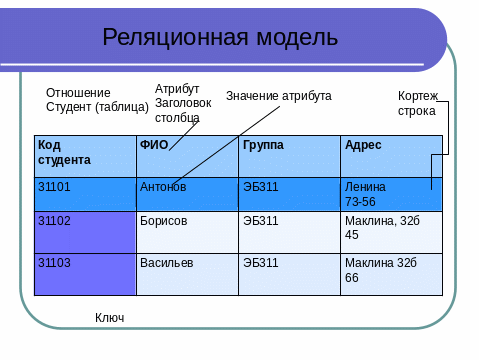

Реляционная модель данных или модель Кодда – концепция сформулированная в работах американского ученого Э.Ф. Кодда.

Она ориентирована на организацию данных в виде двумерной таблицы. Каждая реляционная таблица представляет двумерный массив и обладает следующими свойствами:

• все строки таблицы должны иметь одну и ту же структуру, т.е одно и то же количество атрибутов с соответственно совпадающими именами;

• в таблице не может быть одинаковых строк, их количество не ограничено;

• столбцам таблицы присваиваются уникальные имена;

• все столбцы в таблице однородные (т.е. элементы столбца имеют одинаковый тип (числовой, символьный и т.п) и длину;

• строки таблицы соответствуют записям или кортежам, а столбцы - полям или доменам;

• поля могут входить в несколько таблиц;

• в таблицах должны быть ключевые поля, позволяющие идентифицировать записи.

3. Проектирование бд

Включает следующие виды работ:

• постановка задачи и построение информационно-логической модели предметной области;

• Выбор СУБД;

• Проектирование логической структуры БД;

• Проектирование физической структуры БД;

• Разработка процедур администрирования БД;

Структура описания постановки задачи:

1 Раздел: Организационно-экономическая сущность задачи

1. Название задачи, ее назначение.

1.2 Место задачи в системе управления.

1.3 Функции задачи.

4. Принадлежность к бизнес-процессу с указанием владельца процесса и показателей эффективности процесса.

5. Периодичность решения задачи.

2 Раздел: Информационное обеспечение задачи

2.1 Описание функциональной бизнес-модели задачи.

2.2 Описание входной информации.

2.3 Используемые классификаторы и шифраторы.

2.4 Описание выходной информации.
