ЛОКАЛЬНЫЕ ВЫЧИСЛИТЕЛЬНЫЕ СЕТИ

1. КОРОЛЕВСКИЙ ИНСТИТУТ

2. УПРАВЛЕНИЯ, ЭКОНОМИКИ И СОЦИОЛОГИИ

6. Информационно-технологический факультет

8. Кафедра информационных технологий и управляющих систем

13. ПРОЕКТИРОВАНИЕ ЛВС И РАЗРАБОТКА ТЗ ДЛЯ ПРЕДПРИЯТИЯ, ОРГАНИЗАЦИИ

16. Методическое пособие по выполнению домашнего задания по курсам «Вычислительные машины, системы и сети» и «Сети ЭВМ»

19. Дисциплина Вычислительные машины, системы и сети

20. Специальность 220400.62 «Управление в технических системах»

22. Дисциплина Сети ЭВМ ч. 1, 2

23. Специальность 221400.62 «Управление качеством»

28. Королев – 2012

29. Домашнее задание Часть 1. Проектирование лвс предприятия (организации)

Цель работы: разработать техническое задание на создание локальной вычислительной сети. На основании описания специфики предприятия или организации сформулировать требования к локальной сети, выбрать организационную схему управления разделяемыми ресурсами, выбрать операционную систему для управления сетью, начертить план помещения и указать на нем расположение сетевого оборудования, оценить стоимость администрирования сети.

1. Формулирование требований к локальной сети (ответить на вопросы)

1. Перечислить все задачи, для решения которых создается сеть.

2. Сколько рабочих мест потребуется?

3. Необходимо ли разделять ресурсы, и какие именно?

4. Имеется ли возможность прокладки кабелей в помещении?

5. Имеется ли в помещении источник сильных электромагнитных помех?

6. Сколько времени имеется на выполнение всех работ?

7. Оценку требований к защите информации в сети провести по следующим критериям:

• Нужно ли разделять данные на доступные и недоступные (ограниченно доступные) для пользователей?

• Насколько важны данные, передаваемые по сети с точки зрения недопустимости потери актуальной информации, недопустимости несанкционированного доступа к данным.

• Что важнее: снизить стоимость прокладки сети или не допустить потери информации?

• Нужно ли принимать особые меры безопасности, такие как экранирование сетевых кабелей или использование оптоволоконных технологий?

• Нужно ли иметь тотальный контроль над действиями, которые выполняет пользователь в сети?

2. Выбор организационной схемы сети (ответить на вопросы)

1. Можно ли составить совершенно точный список задач, которые должны будут решать сотрудники? Перечислите эти задачи и оцените, какие ресурсы (процессор, оперативная память, жесткий диск и др.) потребуются для их решения.

2. Требуется ли установка серверов баз данных или серверов приложений, таких как Интранет-сайты?

3. Имеется ли квалифицированный персонал, который возьмет на себя администрирование сети?

4. Позволяет ли бюджет организации приобрести дополнительное аппаратное и лицензионное ПО?

5. Как часто будут добавляться новые рабочие места?

3. Выбор операционной системы для управления сетью

Рассчитать стоимость лицензионного ПО, количества и стоимости лицензий для оснащения сети для:

• одноранговой сети; (Стоимость складывается из стоимости клиентских сетевых операционных систем, например, Windows XP, Windows 7 или Linux)

  • сети с выделенным сервером; (Стоимость складывается из стоимости серверной сетевой операционной системы Windows 2008 Server или Linux и стоимости клиентских ОС, например, Windows XP, 7)

Стоимость программного обеспечения можно найти на сайте softline.ru. Данные расчета свести в таблицу. Обязательно разобраться с существующими схемами лицензирования.

4. План помещения

Необходимо взять предложенный план помещения, а если он не задан, то начертить произвольный¹. Требуется:

• задать геометрические размеры помещения;

• указать, где будут располагаться розетки²;

• начертить схему прокладки коробов;

• рассчитать расход кабеля³.

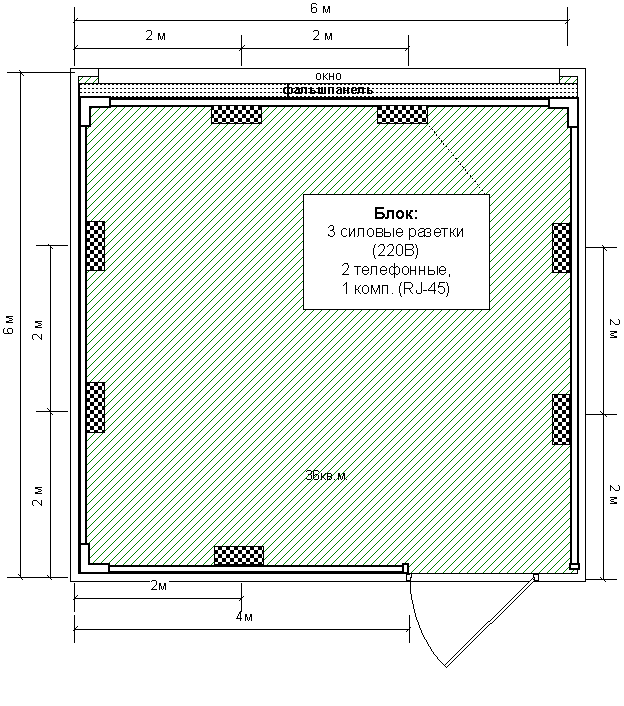

Рисунок 1 Пример чертежа плана помещения

5. Выбор топологии сети

Выбор топологии зависит от используемой технологии передачи данных в локальных сетях.

Для ЛВС возможны варианты:

• Шинная топология – на базе коаксиального кабеля;

• Топология типа “звезда” – на базе витой пары или оптоволоконного кабеля;

• Беспроводные технологии (Wi-Fi).

6. Расчет кабельной системы

На основании плана помещения и схемы расположения оборудования провести расчет длины кабельных сегментов, коробов для прокладки кабеля. При расчете длины кабеля обратите внимание на то, что кабель рекомендуется покупать с точностью до бухты. Данные расчета свести в таблицу.

7. Расчет стоимости администрирования сети

Ответить на вопрос: сколько человек должны обслуживать спроектированную сеть и каковы будут расходы на поддержание сети? Для ответа на этот вопрос можно воспользоваться предложениями работы, которые публикуются на headhunter.ru, job.ru и аналогичных сайтах.

Варианты

Номер варианта	Характер организации и описание	План помещения	Количество компьютеров и макс.расстояния между ними
3	Супермаркет. Сеть разрабатывается для торгового зала. Должна объединить кассовые аппараты, компьютеры менеджеров и справочные терминалы в одном большом зале.		5 кассовых терминалов, 2 компьютера менеджеров зала.
