Основные требования предъявляемые к системе вентиляции:

  1. Количество приточного воздуха должно соответствовать количеству удаляемого воздуха.

  2. Если в одном из смежных помещений выделяются вредные вещества, то количество удаляемого из этого помещения воздуха должно быть больше подаваемого для создания небольшого разряжения, чтобы вредные вещества не проникали в соседнее помещение.

  3. При отсутствии вредных выделений в помещении, при объеме на 1 работающего до 30м3/час на одного работающего. При объеме больше 30м3 на одного работающего не менее 20м3 в час.

  4. Система вентиляции должна быть пожаро, электро, взрывобезопасна, надежна в эксплуатации и не создавать шум на рабочих местах, превышать допустимые значения

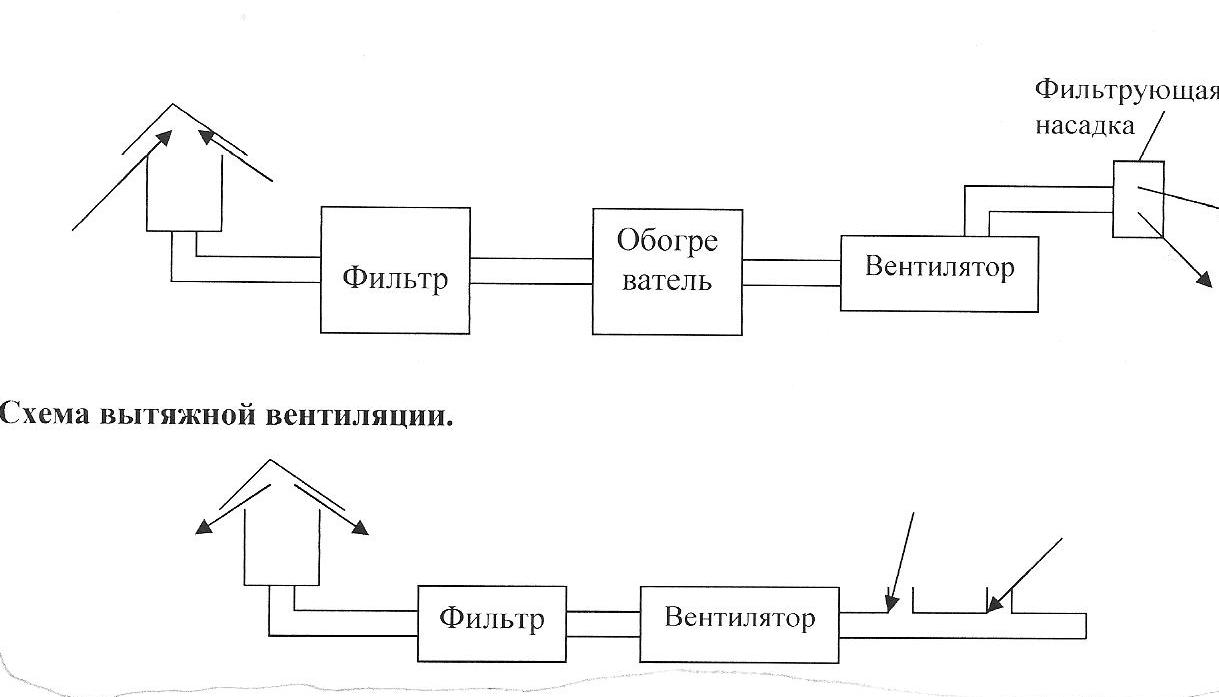

Схема приточной вентиляции.

Очистка воздуха.

Очистка воздуха осуществляется как при подаче его в помещение, так и при его удалении из помещения.

Для очистки воздуха применяются:

  • для очистки от пыли – пылеуловители

  • для очистки от аэрозолей и смесей применяют фильтры.

Простейший пылеуловитель инерционная камера: Диаметр частиц не менее 50мкм.

Для лучшей очистки применяют центробежные (циклон) и ротационные пылеулавливатели.

  • Центробежные – 30 мкм.

  • Ротационные – до 10 мкм.

Фильтры могут быть как:

  • адсорбционные (поглощение твердыми веществами – уголь)

  • абсорбционные (поглощение через жидкий поглотитель – масло).

  • электрофильтр (электромагнитные и электростатические поля).

Качество очистки определяется показателем, который называется эффективностью очистки:

=(К12)/К1

К1 и К2 – концентрация вредных веществ на входе и выходе пылеулавливателя или фильтра.

Вентиляторы.

Вентиляторы характеризуются по следующими параметрами.

  1. Производительность вентилятора Q м3/час – количество воздуха, которое прогоняет вентилятор через рабочее сечение.

  2. Аэродинамический напор Н кг/м2 – давление, которое создает вентилятор на выходе рабочего сечения.

  3. Коэффициент полезного действия (КПД) η отношение производительности к мощности.

  4. Число оборотов в минуту n 800 –1500 об/мин.

Применяют два вида вентиляторов:

  1. Осевые

  2. Центробежные

Преимущество осевого – простота конструкции, универсальность, высокая производительность.

Недостатки – высокий шум, небольшой аэродинамический напор.

Преимущества центробежного – малый шум, делятся на вентиляторы низкого, среднего и высокого давления.

Недостатки – они не универсальны, требуется дополнительный привод.

Методы расчета вентиляции.

Применяются следущие методы:

  1. Выбирают конфигурацию сети в зависимости от размещения установок и оборудования в зависимости от особенностей производства.

  2. Выбирают тип вентиляции

  3. О пределяют величину воздухообмена для каждого вида вредных выделений. Для обще обменной вентиляции величину определяют по формулам (2,3,4)

Для комбинированной вентиляции воздухообмен определяется по формуле:

L1=Lмв+((Kв-Lмвмвп))/(Куп)) м3/час.

Lмв – воздухообмен который обеспечивается местной вентиляцией м3/час.

Кв – концентрация или количество вредных веществ выделяющихся в рабочей зоне мГ/час.

Кмв – концентрация вредных веществ в воздухе удаляемая местной вентиляцией мГ/час.

Ку и Кп – концентрация вредных веществ в удаляемом и подаваемом воздухе мГ/м3

  1. При местной вентиляции воздухообмен равен

Lмв=3600S*V м3/час

S – площадь воздухозаборника

V – скорость всасывания V=3-10 м/с.

  1. Определяют производительность вентилятора: Q=L+(0,1-0,15)L

  2. Определяют величину аэродинамического напора: И=Р+(0,1-0,15)*Р;

Р- суммарные потери давления вентиляционной сети.

Ртрениеместные потери

Ртр – зависит от материала воздуховода.

Рмест – потери давления в местных участках зависит от конфигурации и размера воздуховода.

Pтр=ni=1 Ртрi*Li

Ртрi –коэф. потерь на трение на 1м. длины

Pмест=ni=1(Ei**Vi)/2

Li – длина расчетного участка.

Ei – коэффициент местных сопротивлений (зависит от согласования переходов- участков)

 – плотность воздуха

Vi – скорость на участке

  1. По аэродинамическим характеристикам выбирают тип вентилятора (по Н и Q) и его основные параметры.

  2. Определение мощности двигателя: N= (Kз*Q*H)/(3,6*n.в*n.перед)*10-6 кВт.

Кз – коэффициент запаса 1,05 …1,5 зависит от вентилятора.

n.в – К.П.Д. вентилятора

n.перед. – К.П.Д.- передачи. Для осевого вентилятора n.перед.=1
