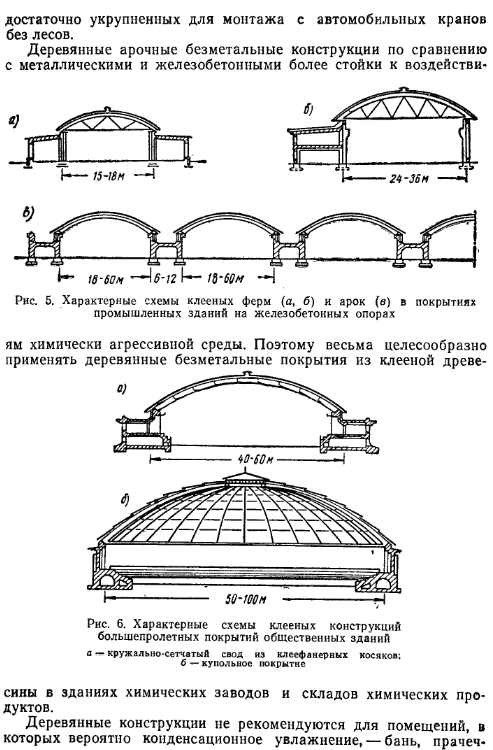

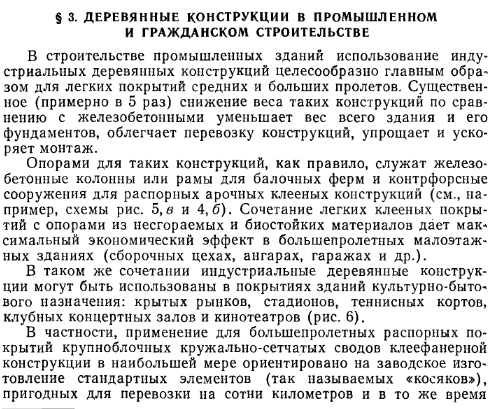

11.Конструктивные формы промышленных и гражданских зданий с применением древесины и пластмасс. Расчетные схемы деревянных зданий. Сбор нагрузок, статический расчет с использованием эвм.

Сбор нагрузок на несущую конструкцию покрытия сводится к определению нагрузки на 1 п.м. (для плоских сплошных) или узловой (для плоских сквозных) несущих конструкций от покрытия с учетом собственного веса несущей конструкции; снеговой и ветровой нагрузки для данного района строительства; подвесного оборудования.

При определении нагрузок необходимо учитывать возможность одностороннего загружения поперечника снеговой нагрузкой.

По найденным нагрузкам проводится статический расчет конструкции одним из методов строительной механики с учетом загружения конструкции постоянной и временной нагрузками. Статический расчет несущих конструкций необходимо выполнять на ЭВМ с использованием программ расчета по методу конечного элемента (МКЭ). По результатам статического расчета строятся эпюры основных усилий.

Определяются расчетные усилия в результате сопоставления сочетаний нагрузок [6], при котором в элементе или сечении конструкции возникают максимальные усилия.

Составляется таблица расчетных усилий в элементах или сечениях конструкции

12. Плоские сплошные деревянные конструкции

Сплошные конструкции балочного типа

1. Дощатоклееные балки

Дощатоклееные балки в виде многослойного пакета досок обладают рядом преимуществ перед другими составными балками:

• они работают как монолитные;

• их можно изготовлять с поперечным сечением большой высоты;

• в балках длиной более 6 м отдельные доски стыкуют по длине с помощью зубчатого шипа и, следовательно, балки не будут иметь стыка, ослабляющего сечение;

• в дощатоклееных балках можно рационально размещать доски различного качества по высоте — в наиболее напряженных зонах доски 1-го сорта, в менее напряженных зонах доски 2-го и 3-го сортов.

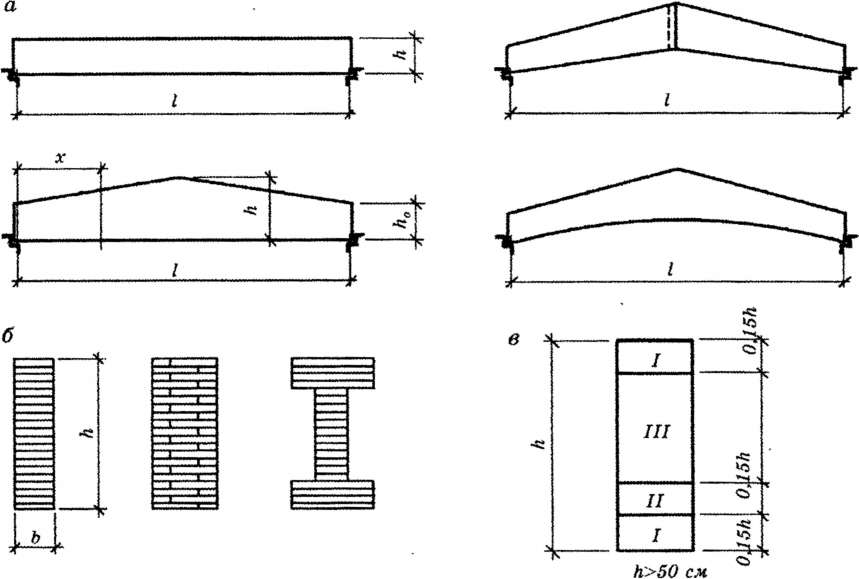

Рис. 35.3. Дощатоклееные балки: а ~ типы балок; б — типы сечений; в — сорта качества досок; 1 — балка постоянного сечения; 2 — двускатная балка; 3 — то же, зубчато-стыкованная; 4 — гнутоклееная; 5 — прямоугольное сечение; 6 — двутавровое сечение; сорта качества досок

Форма дощатоклееных балок по длине может быть прямоугольной, односкатной, сегментной и двускатной, постоянной и переменной высоты (рис. 35.3).

Дощатоклееные балки рассчитьюают как балки цельного сечения. Влияние на несущую способность балок размеров, формы поперечного сечения и толщины слоев учитывают коэффициентами условий работы.

• Расчет по нормальным напряжениям

• Расчет дощатоклееных балок на скалывание

• Расчет дощатоклееных балок по прогибам

2. Клеефанерные балки

Клеефанерные балки состоят из фанерных стенок и дощатых поясов (рис. 35.4). Поперечное сечение клеефанерной балки может быть двутавровым или коробчатым.

Клеефанерные балки могут быть постоянной высоты, двускатными, а также с криволинейным верхним поясом (рис. 35.4).

К леефанерные балки с плоской фанерной стенкой рекомендуется использовать для пролетов до 15 м. Толщину стенок принимают не менее 8 мм. Доски поясов могут располагаться как горизонтально, так и вертикально. Придание жесткости фанерной стенке обеспечивается постановкой дощатых ребер жесткости. Ребра располагаются в коробчатых балках в полости между двумя фанерными стенками, а в двутавровых — по обе стороны стенки.

Рис. 35.4. Клеефанерные балки с плоской стенкой и с ребрами жесткости: а — балка постоянной высоты; б — двускатная балка; в — балка с криволинейным очертанием верхнего пояса; г — стык фанерйой стенки с накладками; д — стык фанерной стенки на ус.
