Деревянные тонкостенные купола-оболочки

Как правило, имеют сферическое очертание. Купол состоит из кольцевых и перекрестных дощатых настилов, прибитых к меридиональным арочкам (рис. 38.2).

М еридиональные ребра-арочки воспринимают сжимающие усилия в оболочке по направлению меридиана и передают их на верхние и нижние опорные кольца. Последнее может быть железобетонным, деревянным или металлическим. Ребра состоят из нескольких слоев, склеенных или сбитых гвоздями досок. Верхние концы ребер присоединяют шарнирно к верхнему сжатому кольцу. Соединения осуществляют металлическими накладками, присоединенными к ребрам болт

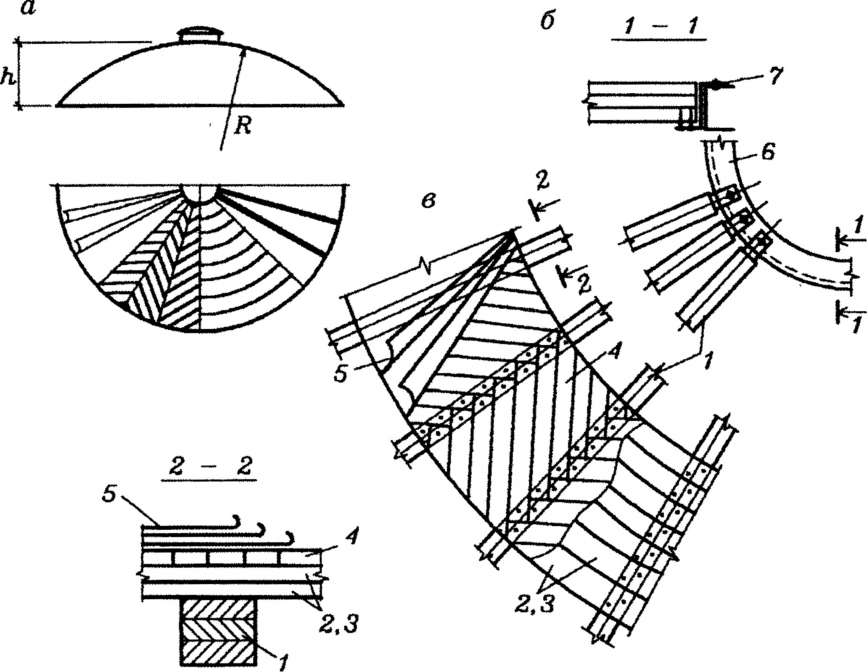

Рис. 38.2. Тонкостенный купол-оболочка: а— поперечный разрез и план; б— примыкание к верхнему опорному кольцу; в — детали покрытия; 1 — дощатые ребра; 2 — нижний слой кольцевого настила; 3 — верхний слой кольцевого настила; 4 — косой настил; 5 — кровля; б— верхнее опорное кольцо; 7— металлическая деталь крепления ребер

Ребристые купола (рис. 38.3, а) состоят из отдельных, поставленных радиально плоскостных несущих криволинейных или прямолинейных ребер, упирающихся в верхнее и нижнее опорные кольца или фундаменты. Ограждающая часть покрытия, уложенная по верхним граням ребер, образует поверхность купола. Покрытие состоит из дощатых щитов или настила по кольцевым прогонам или клеефанерных панелей.

Два ребра, расположенные в одной диаметральной плоскости, работают как арочная конструкция, прерванная в коньковом шарнире кольцом. Нижнее опорное кольцо выполняет в расчетной схеме арки роль затяжки (рис. 38.3, в).

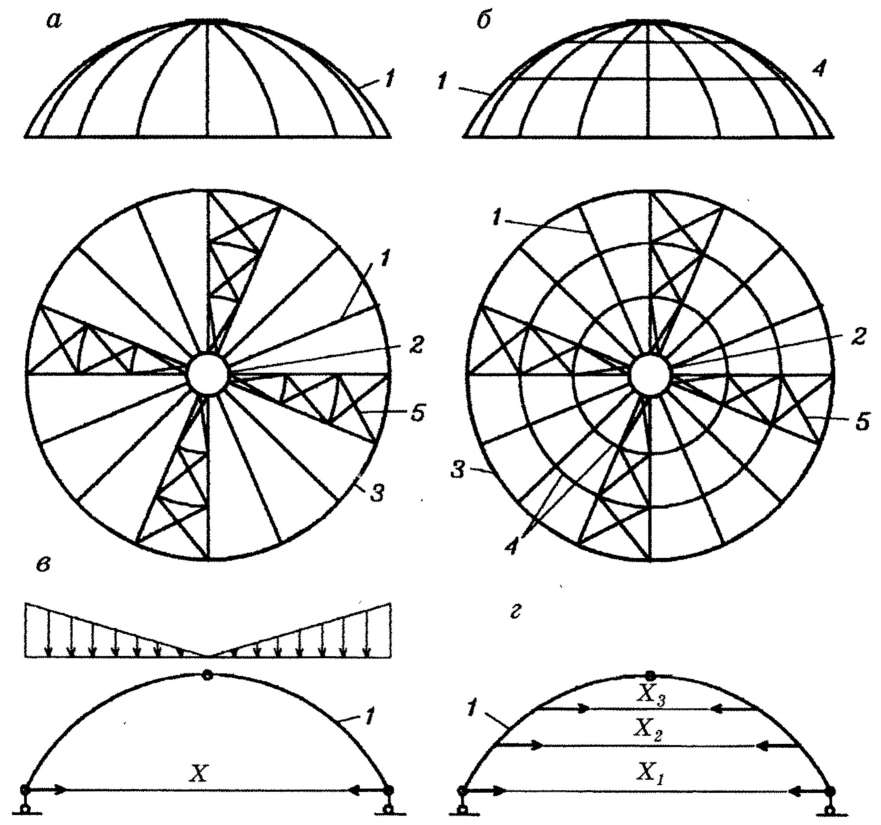

Рис. 38.3. Ребристые и ребристо-кольцевые купола: а — ребристый купол; б — ребристо-кольцевой купол; 1 — ребра; 2 — верхнее кольцо; 3 — нижнее опорное кольцо; 4 — промежуточные кольца; 5 — связи

В ребристо-кольцевых куполах (рис. 38.3, б) в общую работу каркаса включены непрерывные кольцевые прогоны, которые пересекают меридиональные ребра и работают не только на местный изгиб, но и воспринимают растягивающие кольцевые усилия, являясь ярусными затяжками в расчетной арочной схеме купола (рис. 38.3, г).

Сетчатые купола (рис. 38.4) — это многогранники, вписанные чаще всего в сферическую поверхность вращения. Сетка обычно образуется из треугольников, трапеций, ромбов, пятиугольников, шестиугольников и др. Сетчатый купол является распорной системой, распор которой воспринимается нижним кольцом.

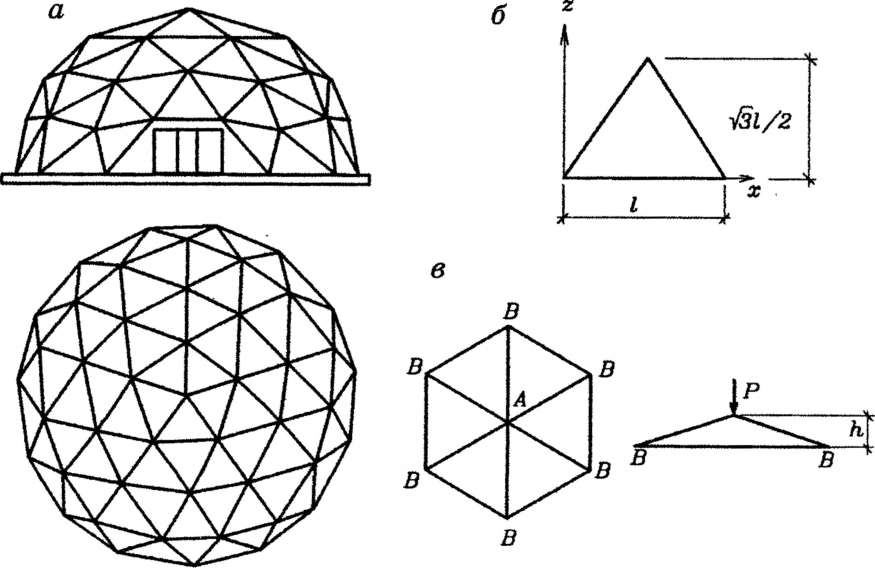

Рис. 38.4. Многогранный сетчатый купол: а — фасад и план

Кружально-сетчатые купола из сомкнутых сводов образуют в плане правильный многоугольник (рис. 38.5), который состоит из одинаковых секторов, являющихся частью цилиндрического свода. Смежные секторы соединяются между собой специальными ребрами, называемыми гуртами.

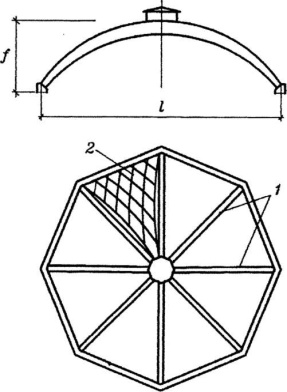

Р ис. 38.5. Кружально-сетчатый купол из сомкнутых сводов: 1 — гурты; 2 — сетка из косяков

Гипары

Это оболочки в виде гиперболических параболоидов с прямолинейными бортовыми элементами (рис. 38.6). Покрытия могут состоять из одного гипара, двух, трех и более, образуя многосекционные оболочки.

Опирание гипара осуществляется либо по всем углам покрытия, либо только по нижним углам.

Прямолинейные края секции, как правило, усиливают клееными бортовыми элементами. Оболочка примыкает к бортовому элементу сверху или снизу и соединяется с ним гвоздями со склейкой.

Гипары являются, как правило, распорными конструкциями. Распор воспринимается затяжкой или отпором грунта фундамента.

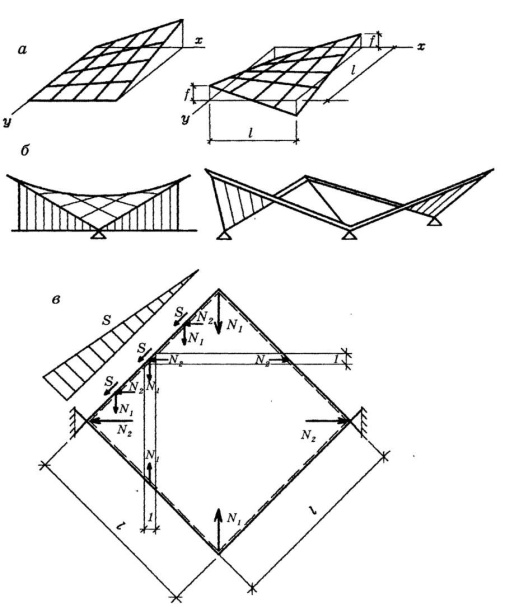

Рис. 38.6. Гиперболическая оболочка: а — схема образования гипара; б — одиночная и сдвоенная гиперболическая оболочка.
