Лабораторная работа №9 Обработка результатов полевых измерений, теодолитной и нивелирной съемки
Цель работы: приобретение практических навыков обработки результатов полевых измерений.
Место выполнения работы: лаборатория инженерной геодезии учебного полигона.
Инструменты и принадлежности:
- полевой журнал;
- ведомость вычисления координат точек теодолитного хода;
- журнал нивелирования;
- ведомость определения превышения точек;
- микрокалькулятор;
- пятизначные таблицы.
Результаты полевых работ являются исходными данными для построения плана земельного участка с нанесением ситуации, или обновления существующих планов и карт.
Точки теодолитного хода и ситуации наносятся на лист бумаги или на электронный план в виде координат этих точек. Перед определением координат производится обработка журнала полевых работ. Определяются средние измеренные углы, погрешности измерений. Рассчитываются приращения координат и определяется погрешность в приращениях координат.
Общие теоретические сведения
Лабораторная работа выполняется в камеральных условиях. Исходными данными являются материалы полевых измерений. Перед выполнением лабораторной работы из полевых журналов «Теодолитная съемка» и «Техническое нивелирование» в ведомость вычисления координат выписываются данные измерения углов и длин линий, а в ведомость технического нивелирования – средние превышения, длины линий и углы наклона поверхности Земли.
При обработке ведомости вычисления координат выделяются этапы:
определяется угловая невязка, сравнивается с допустимой. При положительных результатах распределяется на все углы поровну. Рассчитываются дирекционные углы.
определяются приращения координат. Суммарная алгебраическая сумма сравнивается с допустимой, если она находится в пределах допустимой, то распределяется пропорционально длинам линий на все приращения.
Затем вычисляют координаты точек теодолитного хода и ситуации.
При обработке ведомости технического нивелирования можно выделить следующие этапы:
алгебраическая сумма отсчетов сравнивается с алгебраической суммой превышений и с удвоенной алгебраической суммой средних превышений. Если соблюдается равенство, переходят к следующему этапу;
определяется невязка средних превышений и сравнивается с допустимой. Если она меньше допустимой, то невязка распределяется на средние превышения поровну.
Далее определяют высоту пикетов, иксовых, плюсовых и промежуточных точек. Вычисление координат производится в специальной ведомости (табл.9.1).
Таблица 9.1

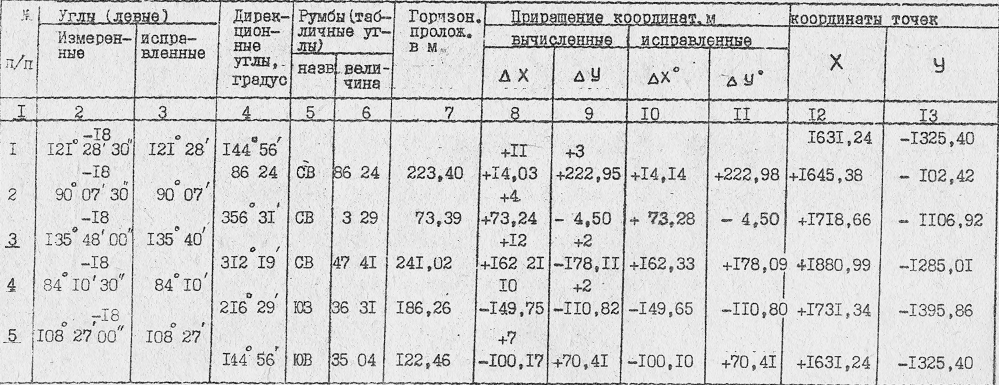

Ведомость вычисления координат замкнутого теодолитного хода
Порядок обработки ведомости вычисления координат:
В ведомость из журнала измерения горизонтальных углов выписывают средние углы.
Вычисляют угловую невязку по формулам:
а) замкнутый ход:
;
(9.1)
б) разомкнутый ход:
(9.2)
(9.3)
в) диагональный ход:
;
(9.4)
,
(9.5)
где
- соответственно, сумма измеренных
внутренних правых или левых по ходу
углов;
- соответственно
дирекционный угол начальной и конечной
стороны;
n – количество углов в ходе, в том числе примычные (рис. 9.1);
N – число сторон диагонального хода.
Если угловая
невязка удовлетворяет условию
то
она считается допустимой и распределяется
поровну на все углы с обратным знаком.
3. По исправленным горизонтальным углам и дирекционному углу начальной стороны вычисляют дирекционные углы последующих сторон.
Рис. 9.1. Измерение углов: а – левых по
ходу от точки 1 к точке 5; б – правых;
прим
– примычный угол;
на правление хода
Правые по ходу углы:
(9.6)
(9.7)
Левые по ходу углы:
(9.8)
Если при вычитании 1800 получается отрицательный угол, то необходимо к результату прибавить 3600.
Контролем правильности вычисления дирекционных углов служат дирекционные углы начальной или конечной стороны замкнутого или разомкнутого хода соответственно.
4. По вычисленным дирекционным углам и горизонтальным проложениям линий теодолитного хода вычисляют приращение координат по формулам:
.
(9.9)
Приращения координат вычисляются с точностью 0,01 м.
5. Если значения cos и sin дирекционного угла определяются по пятизначным таблицам, то предварительно определяются румбы (r). Связь дирекционных углов и румбов приведена на рис. 9.2. По румбам определяют значения x и y:
.
(9.10)
Рис. 9.2. Связь румбов и дирекционных углов
6. По полученным приращениям вычисляют невязки координат:
а
)
замкнутого хода:
(9.11)
б) разомкнутого хода:
, (9.12)
где xн, xк, ук, ун – соответственно координаты начальных и конечных точек хода.
Затем вычисляют абсолютную и относительную невязки теодолитного хода:
(9.13)
где Р - суммарная длина всего теодолитного хода (периметр).
Относительная невязка считается допустимой, если она не превышает 1:2000 при благоприятной для измерений линий местности, 1:1000 - 1:1500 - при неблагоприятной.
Допустимые невязки fх и fу распределяют на все приращения пропорционально длинам линий с обратным знаком.
Сумма
приращения координат со знаком плюс и
минус равна:
Относительная
невязка
или
.
Относительная
невязка меньше 1/1000, что удовлетворяет
условию, поэтому невязки
и
распределяем пропорционально длинам
линий с обратным знаком.
Для этого определяем поправку на единицу длины хода:
,
где 846,53 - сумма горизонтальных проложений
(периметр).
Поправка для каждой из сторон равна:
В сумме
поправка должна быть равна 0,44, поэтому
из поправки одной стороны отнимем 0,01
(к примеру, от
)
и
.
Невязка
распределяется таким же способом. В
данном примере из-за малой величины
распределим ее с обратным знаком на
длинные стороны.
Координата точки 2 будет равна координате точки 1 (условная или опорная точка), плюс-минус приращения координат.
В рассмотренном примере
