Глава III. Устойчивость идеальной плазмы в системах с замкнутыми магнитными поверхностями
В этой главе мы рассмотрим конкретные неустойчивости, характерные для плазменных конфигураций в термоядерных установках.
III.1 Желобковая неустойчивость
Одной из наиболее опасных оказывается так называемая желобковая (flute-like в зарубежной литературе) неустойчивость. Ее еще называют перестановочной или конвективной неустойчивостью.
Рассмотрим эту неустойчивость в пробкотроне. Сечение пробкотрона, перпендикулярное оси, показано на рис. 5.

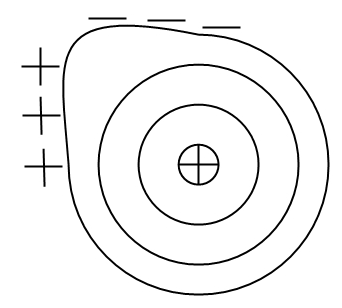

Рис. 4. Желобковое возмущение
Пусть трубка плазмы, вытянутая вдоль силовых линий, всплывает из более горячей и плотной области в менее плотную и более холодную. Это приводит к изгибанию линий постоянной плотности. Пусть магнитное поле направлено за плоскость чертежа. Если сечение проходит через середину пробкотрона, в этом сечении магнитное поле спадает к периферии. При этом положительно заряженные частицы дрейфуют в направлении вектора [H, H], то есть против часовой стрелки, а отрицательно заряженные – в противоположном направлении. В той области, где трубка «всплыла», на ее краях выступят нескомпенсированные заряды и возникнет электрическое поле в полоидальном направлении. Под действием этого поля как положительно, так и отрицательно заряженные частицы будут испытывать ExВ-дрейф, приводящий к дальнейшему «всплыванию» частиц. Но частицы движутся также и вдоль силовых линий от пробки к пробке, попадая в те области вблизи пробок, где магнитное поле возрастает к периферии. В этих областях они будут дрейфовать к оси пробкотрона. В пробкотроне частицы плохо проникают в область пробок. В результате частицы в среднем будут смещаться наружу, то есть плазма будет неустойчива.

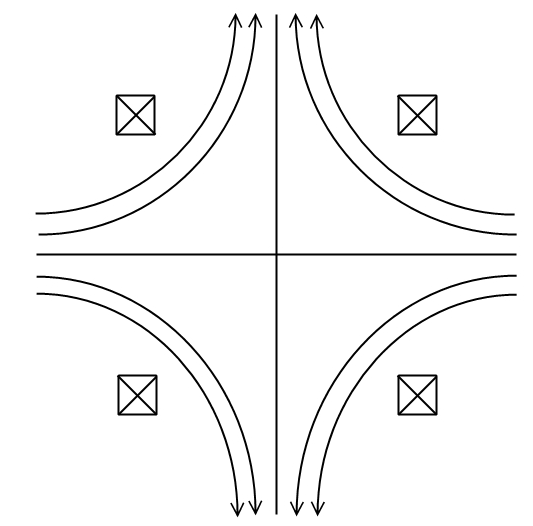

Рис. 5 . Антипробкотрон
В антипробкотроне (рис.5), когда поля от двух кольцевых токов направлены навстречу друг другу, магнитное поле всюду будет спадать по радиусу, и плазма будет устойчива. Но в экваториальном сечении в магнитном поле будет существовать круговая щель, через которую частицы будут быстро уходить из ловушки вдоль поля. Такая система для удержания плазмы непригодна.
Мы качественно рассмотрели желобковую неустойчивостью. Перейдем теперь к ее количественному описанию.

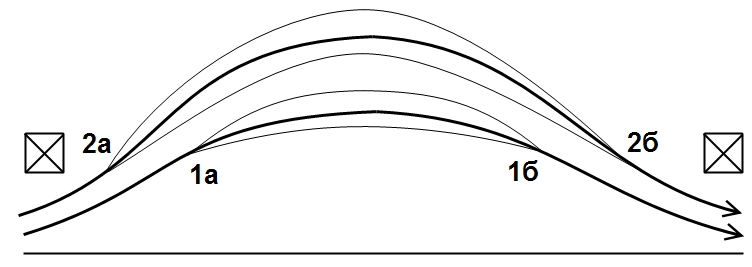

Пусть силовая трубка, вытянутая вдоль силовых линий, «всплыла» из положения 1а-1б в положение 2а-2б. (рис.6), причем время «всплытия» много больше, чем время пролета частиц между пробками.
Рис. 6. Всплытие трубки в пробкотроне
Тогда при «всплытии»
сохраняется продольный адиабатический
инвариант
.
Выражая параллельную составляющую
импульса через магнитный момент
и полный импульс
,
получаем следующее выражение для
адиабатического инварианта:
.
(III.1.1)
Интегрирование здесь ведется между точками отражения. При смещении трубки из положения 1 в положение 2 меняются магнитное поле и точки отражения. При этом адиабатический инвариант не меняется:
.
(III.1.2)
Найдем среднее за
период
изменение энергии частицы.
.
(III.1.3)
Найдем вариацию
магнитного поля
.
В установках типа токамак или стелларатор
параметр
,
равный отношению плазменного давления
к магнитному, мал, и возмущение магнитного
поля можно считать практически вакуумным,
то есть для него можно положить rot
H=0.
Вычислим циркуляцию вектора Н
по замкнутому контуру 1а-1б-2б-2а-1а,
показанному на рис. 6. Будем считать
контур узким, т.е. интегралами на участках
1б-2б и 2а-1а можно пренебречь. Длина
участка 1а-1б равна dl,
магнитное
поле на этом участке равно H.
Длина участка 2а-2б равна
,
а магнитное поле, соответственно, равно
.
Таким образом, из условия обращения в
ноль циркуляции магнитного поля получаем:
Если потенциальная энергия при отклонении от равновесия растет, то система устойчива. Потенциальная энергия плазмы в трубке – это сумма энергий всех частиц в этой трубке. Вероятность пребывания частицы на отрезке силовой линии dl равна отношению времени пребывания на этом отрезке к времени пребывания между пробкам
.
(III.1.4)
Подставляя (III.1.4)
в (III.1.3)
и учитывая, что
,
получаем:
,
(III.1.5)
.
(III.1.6)
Пусть в интервале
на данной силовой линии содержится
частиц. Тогда полное приращение энергии
в трубке сечением dS
имеет вид:
III.1.7)
Величина
f(p,r)
d3pd3r
– это число
частиц в фазовом объеме d3pd3r.
Элемент
объема dV
выражается
через сечение трубки и элемент ее длины,
dV
= dlsS.
Величина HdS
– это магниный поток через площадку
dS.
При этом соотношение (III.1.7)
перепишется так:
.
II.1.8)
В случае почти изотропной функции распределения можно написать:
.
(III.1.9)
Среднеквадратичная скорость частиц в неподвижной плазме пропорциональна давлению,
.
III.1.10)
Плазма будет
устойчива, если ее энергия при отклонении
от положения равновесия будет возрастать,
,
то есть
.
III.1.11)
Во многих реальных системах давление анизотропно. Простейшим примером такой системы является пробкотрон. Вследствие ухода через магнитные пробки распределение частиц по параллельным скоростям отличается от распределения по перпендикулярным. В декартовой системе координат тензор давления диагонален и имеет вид:
,
(III.1.12
где
f – функция распределения частиц по скоростям. В этом случае условие устойчивости (III.1.12) перепишется так:
.
III.1.13)
В токамаке
продольное давление
мало отличается от перпендикулярного
.
Согласно (I.1.5)
должно выполняться равенство (H,
P)=0.
Поэтому условие
(II.1.11)
переходит в условие
,
(III.1.14)
С другой стороны
вариацию интеграла
можно представить так:
Так как в замкнутых
системах величина
не варьируется. Таким образом, условие
устойчивости имеет вид
,
(III.1.15)
То есть интеграл
должен убывать при удалении от оси
системы.
Условие (III.1.15) можно представить несколько иначе.
(III.1.16)
где
-
сечение трубки,
- объем трубки, а
-
магнитный поток через это сечение.
Условием устойчивости является убывание
объема силовой трубки с ростом заключенного
в ней магнитного потока.
Очевидно, что невозможно создать систему с абсолютным минимумом магнитного потока. Но возможно создать систему с минимумом Н в среднем. Примерами таких систем являются цилиндр с эллиптическим сечением, в котором эллипс сечения вращается вокруг центральной оси (рис. 6) и пробкотрон со стабилизирующими стержнями (установка Иоффе, рис. 7).

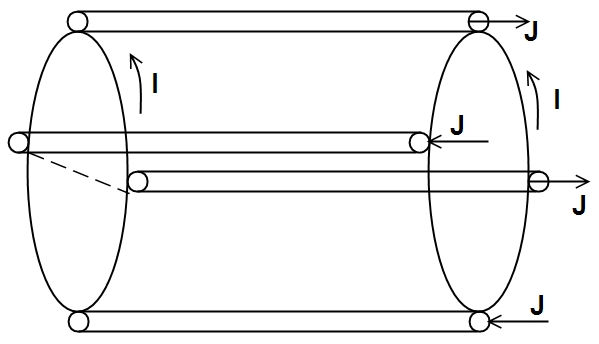

Рис. 7. Схема установки Иоффе
Подробнее об этом можно прочитать в работе [1].
