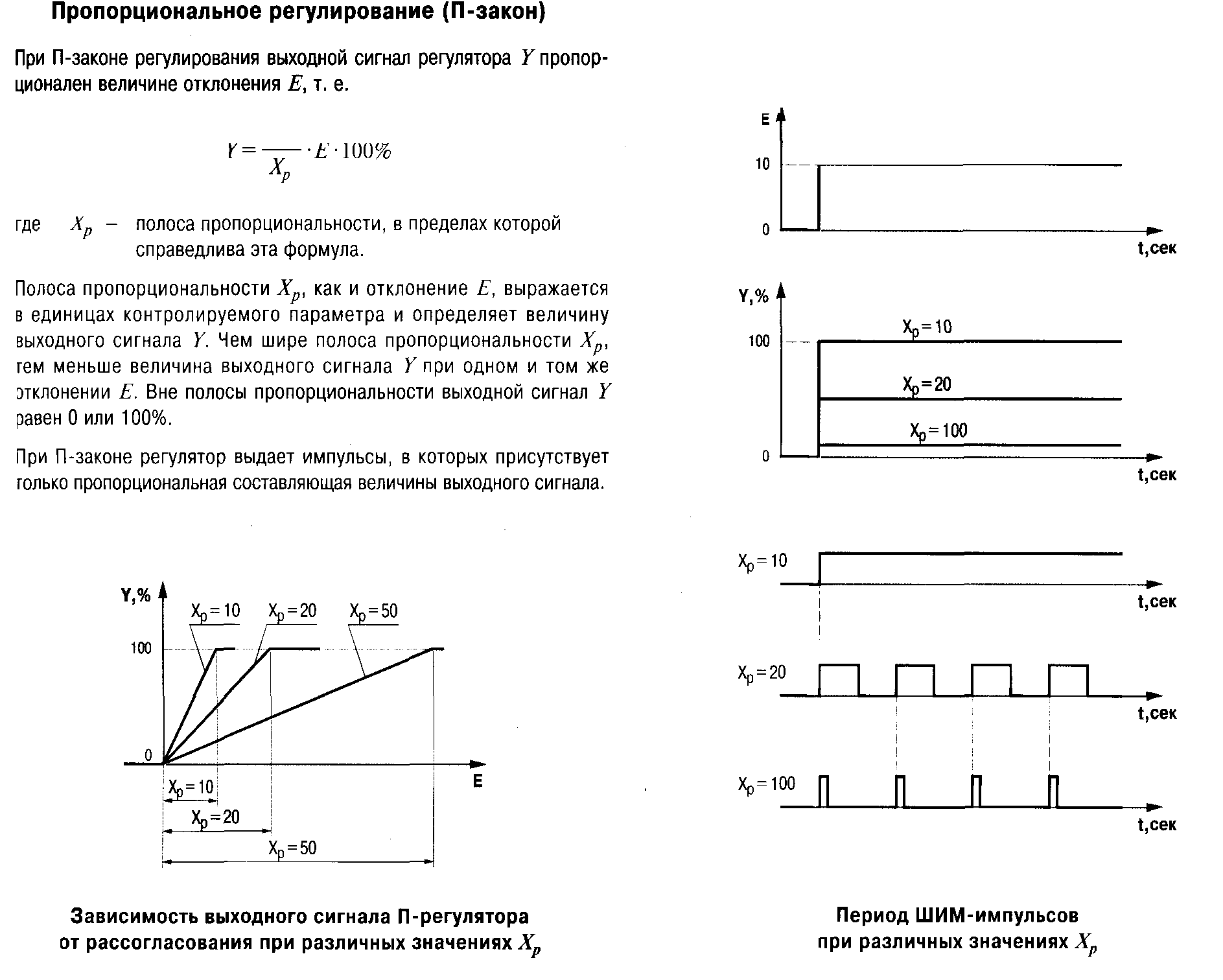

12.Пропорциональное регулирование(п-закон)
При П-законе регулир-я выходной сигнал регулятора Y пропорционален величине отклонения Е ,т.е.
-
полоса пропорциональности; в пред.
котор. справедл. эта ф-ла
Полоса пропорц-ти Xp как и отклонение Е, выраж-ся в единицах контролируемого пар-ра и определяет величину выходного сигнала Y. Чем шире полоса пропорциональности Xp , тем меньше величина выходного сигнала Y при одном и том же отклонении Е. Вне полосы пропорциональности выходной сигнал Y равен 0 или 100%.
При П-законе регулир-я регулятор выдает импульсы, в которых присутствует только пропорциональная составляющая величины выходного сигнала.
Зависимость выходного сигнала П-регулятора от рассогласования при различных знач-ях Xp.
13. Пропорционально-дифференциальн. регулир-е (ПД-з-н).При работе прибора в режиме ПД – регулятора величина выходного сигнала Y зав. не только от величины отклонения Е, но и от ск-ти его изменения. Т.к. регулируемая величина измеряется не непрерывно, а периодически, формула выходного сигнала имеет вид:
-полоса
пропорциональн-ти;
-
отклонение;
-
постоянная времени дифференцирования;
-
разность м/у двумя соседними измерениями
;
-
время м/у двумя соседними измерениями;
-
ск-ть измер-я отклонения
.
Изменение
выходного сигнала регулятора Y
при ступенчатом изменении отклонения
показано на рисунке. В первый период
после ступенчатого изменения отклонения
регулятор
выдает управляющий импульс, в котором,
кроме пропорциональной составляющей,
вызванной рассогласованием
,
добавляется дифференциальная
(заштрихованная часть), которая зав. от
величины
и коэф-та
.
В последующих импульсах присутствует
только пропорциональная составляющая,
так как нет изменения
.
14 Пропорционально – интегральное регулирование ( пи – закон)
При работе прибора в режиме ПИ – регулятора величина выходного сигнала Y зависит как от величины отклонения Е, так и от времени его существования. Так как регулируемая величина измеряется не непрерывно, а периодически, формула выходного сигнала имеет вид:
где - полоса пропорциональности;
-
отклонение;
-
постоянная времени интегрирования;
-
накопленная сумма отклонений (интегральная
сумма).
Из рисунка видно, что в первый момент времени, когда нет отклонения (Е=0), нет и выходного сигнала (Y=0). С появлением отклонения Еi появляются импульсы, длительность которых постепенно увеличивается. В импульсах присутствует пропорциональная составляющая, которая зависит от величины Е и интегральная составляющая. Увеличение длительности импульсов происходит за счет роста интегральной составляющей, которая зависит от отклонения Е и коэффициента .
15.Пропорционально-интегрально-дифференциальное регулир-е (ПИД-з-н).При работе регулятора по ПИД – закону, который явл-ся наиболее эффективным из всех з-нов, выходной сигнал регулятора Y вычисл-ся по ф-ле:
В выходных импульсах присутствуют все три составляющие – пропорциональная, дифференциальная, интегральная, которые изменяются по законам, регулирования(П,ПД,ПИ)
где - полоса пропорциональности;
- отклонение;
- постоянная времени интегрирования;
- накопленная сумма отклонений (интегральная сумма).
- время между двумя соседними измерениями Е;
- постоянная времени дифференцирования.
- разность м/у двумя соседними измерениями ;
которые расписаны выше
16. Правила учета тепл. эн. и тепл-ля. Учет тепл. эн. на источнике 1)Узлы учета тепл. эн. оборудуются у границы раздела баланс принадлеж-ти трубоп-ов в местах, макс приближ-х к головным задвижкам источника. Не доп-ся организация отборов т/н на собственные нужды источника после узла учета тепл. энергии, отпускаемой в ТСН потребителей.2)На каждом узле учета тепл. энергии источника теплоты определ-ся:- время работы приборов узла учета;- отпущенная тепл. энергия;- масса (объем) т/н, отпущенного и полученного источником теплоты соответственно по под и обр тр/проводам;-масса (объем) т/н, расходуемого на подпитку с-мы т/сн;- тепл. эн-я, отпущен. за кажд. час;-- масса (объем) т/н, отпущенного источником теплоты по под трубоп-ду и полученного по обр трубоп-ду за кажд. час;- масса (объем) т/н, расходуемого на подпитку с-м т/н за кажд. час;- среднечас и среднесут t т/н в под, обр трубопр-ах и трубоп-де холодной воды, используемой для подпитки;-- среднечас- давл-е т/н в под, обр трубоп-ах и трубопроводе холодной воды, используемой для подпитки. Среднечас и среднесут значения парам-ов т/н определ-ся на основании показаний приборов, регистрирующих пара-ры т/н,
3) Приборы учета, устанавливаем. на обр тр/проводах магистралей размеш-ся до места присоединения подпит тр/пр
4). Опр-е кол-ва тепл. эн и т/н, отпущенных в водян. с-мы т/сн
- Кол-во тепл. энергии, отпущенной источником теплоты, определяется как сумма количеств тепл. энергии, отпущен. по его выводам. Кол-во тепл. энергии, отпущенной источником теплоты по кажд. отдельному выводу, опред-ся как алгебраич. сумма произведений массы т/н по кажд. тр/пр (под, обр и подпит) на соответствующую энтальпию. Масса сетевой воды в обр и подпит тр/пр берется с отриц знаком, для определ-я кол-ва тепл. эн-ии Q, отпущен. источником теплоты:
а- кол-во узлов учета на под.тр/пр
b- кол-во узлов учета на обр. т/пр
m – кол-во узлов учета на подпит- трубопр-дах;
G1i -- масса т/н, отпущенном источником теплоты по каждому под трубопроводу;G2i -- масса т/н, возвращенном источнику теплоты по каждому обратному трубопроводу;Gпк -- масса т/н, израсходованного на подпитку каждой системы ТСН потребителей тепловой энергии;
h1j -- энтальпия сетевой воды в соответствующем под трубопроводе;h2j -- энтальпия сетевой воды в соответствующем обр трубопроводе;hхвк -- энтальпия холодной воды, используемой для подпитки соответствующей системы ТСН потребителей тепловой энергии. 5). На каждом узле учета теплов энергии источ-ка теплоты с помощью приборов опред-ся:- время работы приборов узла учета;-- отпущенная тепловая энергия;-- масса (объем) отпущенного пара и возвращенного источнику теплоты конденсата;-- тепловая энергия, отпущенная за каждый час;-масса (объем) отпущенного пара и возвращенного источнику теплоты конденсата за кажд. час;- среднечас значения t пара, конденсата и холодной воды, используемой для подпитки;-среднечас знач-я давл-я пара, конденсата и холодной воды, используемой для подпитки.
Допуск в эксплуатац. узла учета
1).Допуск в эксплуатацию узла учета источника теплоты осущ. представителем Госэнергонадзора в присутствии представителей источн. теплоты и ТС, составляется соответствующий Акт
( в 3-х экземплярах, один - получает представитель источника теплоты,2 -- представитель Госэнергонадзора, а 3 -- представитель ТС. Акт допуска в эксплуатацию узла учета тепловой энергии на источнике теплоты должен быть утвержден руководителем подразделения Госэнергонадзора. Для допуска узла учета тепловой энергии в эксплуатацию представ-ль источника теплоты должен предъявить:-- принципиал-е схемы подключения выводов источника;-- проект на узел учета, согласованный с Госэнергонадзором;-- паспорта на приборы узла учета;-- документы о поверке приборов узла учета с действующим клеймом госповерителя;-- схемы узла учета, согласованные с Госстандартом -- Акт о соответствии монтажа требованиям Правил измерения расхода газов и жидкостей стандартными сужающими устройствами РД 50-213-80
-- смонтированный и проверенный на работоспособность узел учета тепловой энергии и т/н, включая приборы, регистрирующие параметры т/н.2) При допуске узла учета в эксплуатацию должны быть проверены:-- соответствие заводских номеров на приборы учета указанным в их паспортах;-- соответствие диапазонов измерений устанавливаемых приборов учета диапазонам измеряемых параметров;-- качество монтажа средств измерений и линий связи, а также соответствие монтажа требованиям паспорта и проектной документации;-- наличие пломб.3) В случае выявления несоответствия требованиям настоящих Правил узел учета в эксплуатацию не допускается и в Акте приводится полный перечень выявленных недостатков с указанием пунктов Правил, положения которых нарушены4). При допуске в эксплуатацию узлов учета источника теплоты после получения Акта представитель Госэнергонадзора пломбирует приборы узла учета тепловой энергии и т/н.5) Узел учета источника теплоты считается пригодным для ведения учета отпуска тепловой энергии и т/н с момента подписания Акта представителем источника теплоты, представителем подразделения Госэнергонадзора и представителем тепловых сетей.6). Вызов представителей Госэнергонадзора и ТС для оформления допуска, узла учета источника теплоты осущ-ся не менее, чем за 10 дней до предполагаемого дня оформления узла учета; допуск в эксплуатацию должен быть произведен не позднее, чем через 15 дней с момента подачи заявки.7) Перед каждым отопит сезоном осущ-ся проверка готовности узлов учета тепл. энергии к эксплуатации(соответствующий Акт)
ЭКСПЛУАТАЦИЯ УЗЛА УЧЕТА ТЕПЛОВОЙ ЭНЕРГИИ 1) Должен эксплуат-ся в соответствии с технич документац, 2) За технич состояние приборов узла учета источника теплоты несет ответственность указанное в Акте допуска узла учета в эксплуатацию должностное лицо организации, на балансе которой находится узел учета.3). Узел учета источника теплоты эксплуатир-ся персоналом источника теплоты.4) Рук-ль источника теплоты должен по первому требованию обеспечить представителям Госэнергонадзора и ТС доступ на узел учета тепловой энергии и предоставить им документацию, относящуюся к узлу учета. Беспрепятственный доступ обеспеч-ся также представителю потребителя, если учет получаемой потребителем теплого энергии производится по приборам учета, установ-ым на узле учета источника теплоты.
5) Нарушение требований эксплуатации, определенных техничй документацией, прирав-ся к выходу из строя узла учета тепловой энергии источника. Время выхода из строя узла учета тепловой энергии источника теплоты фиксир-ся соотв-й записью в журнале с немедлен (не более чем в течение суток) уведомлением об этом Госэнергонадзора и ТС
6). Узел учета тепловой энергии считается вышедшим из строя в случаях:-- несанкционированного вмешательства в его работу;-- нарушения пломб на оборудовании узла учета, линий электрических связей;-- механического повреждения приборов и элементов узла учета;-- работы любого из них за пределами норм точности, установленных в разделе 5;-- врезок в трубопроводы, не предусмотренных проектом узла учета.7) Показания приборов данного узла учета источника теплоты ежесуточно, в одно и то же время, фиксируются в журналах Время начала записей показаний приборов узла учета в журнале фиксируется в Акте допуска узла учета в эксплуатацию. 8) Периодическую проверку узлов учета источника теплоты осущ представитель Госэнергонадзора и ТС в присутствии представителя источника теплоты, а также представителя потребителя, если учет потребляемой тепловой энергии производится по приборам учета, установленным на узле учета
источника теплоты.
