35.Автоматич. Поддержание треб. Тепл. И гидр. Реж. Работы при сложн. Пьез. Графике.
Зависимые и независимые схемы абонентов им. различн. треб-я к располож-ю пьезометрич. линий. Наименьшие треб-я как при гидродинамическом, так и гидростатическом режимах предъявляет независимая схема. Здесь единственное треб-е – не превыш-е допустимого давл-я из условий механич. прочности водонагревателей. Однако при независимых схемах увеличиваются затраты на абонентские установки (водонагреватели, насосы), расходы на циркуляцию тепл-ля в местных с-мах.
Зависимое присоед-е предъявляет более жесткие требования особенно для сх. с элеваторами.
Рассмотрим наиболее характерные случаи выбора схем от-я в зав-ти от пьезометрич. графика.
Пьезометрический график при сложном рельефе местности.
Потребитель №1:
Располагаемый напор достаточен для работы элеватора. Линии пьез. напора обратной магистрали при статич. и динамич. режимах выше здания (≥ 5 м.), но не превышают рабочего напора (60метров). Системе от-я при всех режимах не грозит ни «оголение» ни «раздавливание». Потр-ль может быть присоединен к ТС по обычной элеваторной схеме (см. рис. 1.3а)
Потребитель №2:
Располагаемый напор достаточен для работы элеватора. Линии пьезометрич. напора обратной магистрали при статич. и динамич. режимах не превышают рабочего напора (60метров). Системе от-я при всех режимах не грозит «раздавливание. Однако при динамич. режиме грозит «оголение».
Потр-ль может быть присоединен к ТС по обычной элеваторной схеме но с установкой на обратном трубопроводе с-мы от-я регулятора давл-я «до себя» обеспечивающего защиту от «оголения» (см. рис. 1.3 б) )
Потребитель №3
Потр-ль №3 нах-ся в схожих усл-ях что и потр-ль №2, однако «оголение» грозит ему и при статич. режиме. Для защиты от «оголения» в статич. режиме на подающем трубопроводе теплового пункта необх. установить обратный клапан что позволит сохранить воду в с-ме от-я (на обратном трубопроводе регулятор давл-я при данном режиме полностью закроется), и ускорить ее запуск при динамическом режиме. См. рис 1.3в).
а)
б)
в)
Рис. 1.3 а); зависимая схема с-мы отопления с элеватором;
б)- зависимая схема с-мы от-я с элеватором и регулятором давл-я на обратном трубопроводе;
в)- зависимая схема с-мы от-я с элеватором, регулятором
давления на обратном трубопроводе и обратным клапаном на подающем трубопроводе.
Потребитель №4
Потребителю №4 грозит «раздавливание» как при динамическом так и при статическом режимах. Напор в обратном трубопроводе > 60м. Присоединение системы отопления должно осуществляться по независимой схеме через выдерживающий более высокий напор теплообменник. Система отопления в данном случае будет гидравлически изолирована от тепловой сети. См. рис.1.4 г).
Потребитель №5
Потребителю №5 также грозит «раздавливание», но при динамическом режиме. Присоединение системы отопления также должно осуществляться по независимой схеме через теплообменник.
Потребитель №6
Потребителю №6 не грозит ни «оголение» ни «раздавливание», однако располагаемый напор недостаточен для работы элеватора. В данном случае может быть применена зависимая схема присоединения системы отопления с насосным смешением. См. рис 1.4 д).
г)
д)
Рис. 1.4г) – независимая схема присоединения с-мы от-я;
д)- зависимая схема с-мы отопления с насосным смешением.
При динамическом режиме возможно раздавливание системы. Может быть использована схема с насосом на обратной магистрали. Элеватор дросселирует напор до рабочего напора местной системы. Насос повышает напор после местной системы до величины напора в обратном трубопроводе. Однако при остановке насоса система попадает под пьезометрический напор обратного трубопровода, что может привести к повреждению чугунных радиаторов.

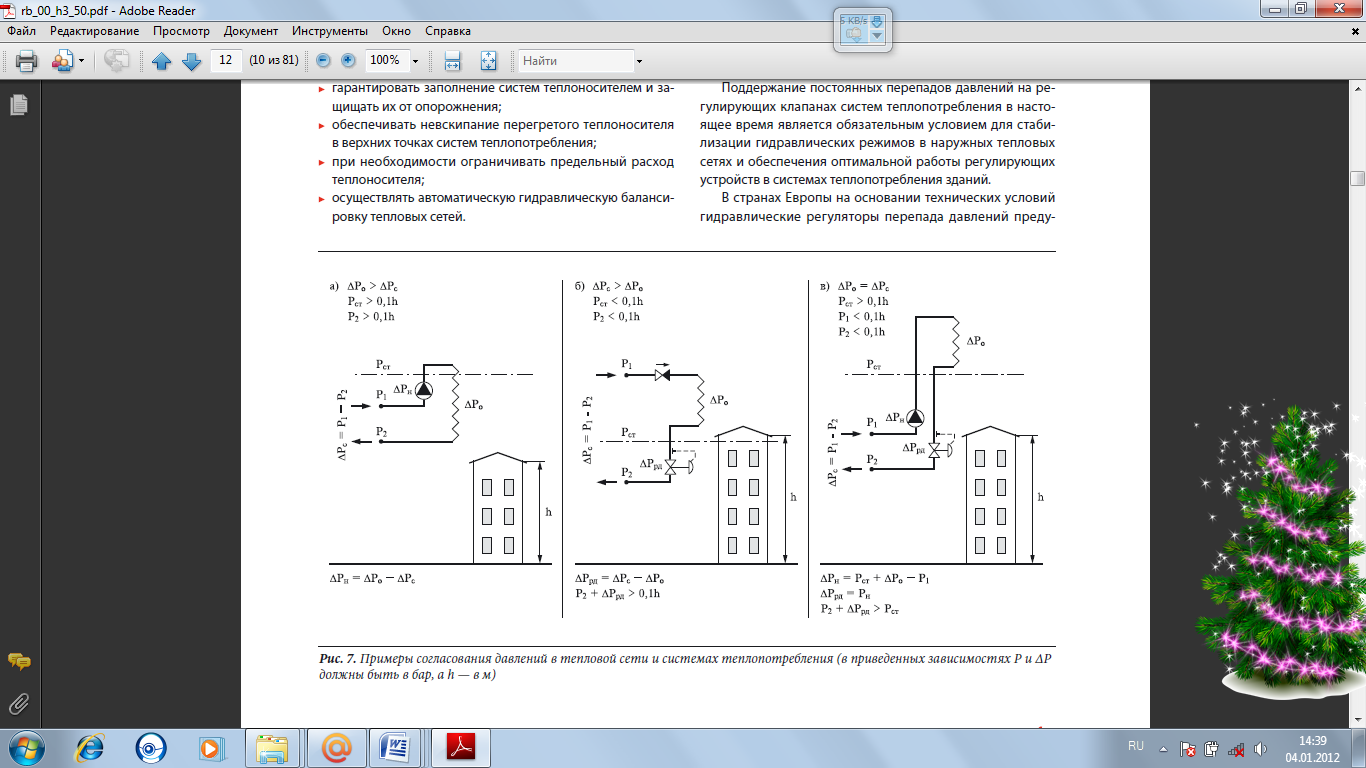

Некоторые примеры согласования давлений с использованием подкачивающих насосов, регуляторов подпора (регуляторов давления ≪до себя≫ и обратного клапана) приведены на рис. 7.
36. Авт-ция ГРП, ГРС: нормативн. треб-я.
5.14.* В ГРП и ГРУ след предусм уст: фильтра, предохр запорн клап (ПЗК), регул давл газа, предохр сбросн клап (ПСК), зап арм, (КИП), приб уч расх газа, и устр байпасов.
ПСК д/ шкафных ГРП доп вынос за пред шкафа.
Доп-я не предус уст ПЗК в ГРП или ГРУ пром пред, если по усл произ-а не доп перерывы в под газа. В этих сл необх устр-о сигн о повыш или пониж давл газа сверх допустимых пределов.
Доп не предусм уст фильтров в ГРУ, если под газа на предпр осущ-я ч/з ГРП и протяж-ть газопр от ГРП до ГРУ не превыш 1000м.Доп не предусм устр байп в шкафном ГРП при газоснабжении индивидуального дома.5.15. На байпасе необх предусм уст послед-но 2х откл-х устройств.
D байпаса дол быть не мен Dа седла клапана регула давл-я газа.
Д/ГРП с входным давл газа свыше 0,6 МПа и пропус спос-ю бол 5000 м3/ч вместо байп предусм устр-о доп резервной линии регул-я.5.16.* Выбор регул давл ГРП и ГРУ произв по макс расч расх газа потреб-ми и требуем переп давл. Пропуск спос-ть регул давл прин на 15 — 20 % бол макс расчетного расхода газа,В качестве регулирующего устройства в ГРП пром пред можно регулирующие заслонки.5.17.Уст ПЗК предусм перед регул давлУст ПСК надо предусм за регул-и давл, а при наличии расходомера - после расходомера.Перед ПСК предусм откл устройства.5.18. Проверку проп спос ПСК следует производить в соответствии с указаниями «Правил устройства и безопасной эксплуатации сосудов, работающих под давл-ем», утвержденных Госгортехнадзором СССР.Количество газа, подлежащего сбросу ПСК, следует определять:при наличии перед регулом давл-я ПЗК.19.* В ГРП и ГРУ следует предусматривать установку показывающих и регистрирующих приборов д/ изм входного и выходного давл-я и t газа. В шкафных ГРП доп-ся не предусматривать установку регистрирующих приборов.В ГРП и ГРУ, в которых не производится учет расхода газа, доп-ся не предусм. регистрирующ. прибор д/ замера t.Доп-ся не устанавливать регистрирующие приборы давл-я газа в ГРП, входящих в состав АСУ ТП и ТМ, а также в ГРУ и других ГРП в зав-ти от их функц-го назнач-я и распол-я в с-ме газосн-я по согласованию с местными органами газового надзора.5.21. Тр-пр, отводящие газ от ПСК шкафных ГРП и комбинированных регулов давл-я, устанавливаемых на опорах, следует выводить на высоту не менее 4м от уровня земли, а при размещении шкафных ГРП и комбинированных регулов давл-я на стене здания — на 1м выше карниза здания.5.22.* КИП с электрическим выходным сигналом и электрооборудование, размещаемые в помещении ГРП с взрывоопасными зонами, следует предусматривать во взрывозащищенном исполнении. КИП с электрическим выходным сигналом в нормальном исполнении следует размещать снаружи вне взрывоопасной зоны в закрывающемся шкафу (ящике), изготовленном из несгораемых материалов, или в обособленном помещении ГРП, пристроенном к противопожарн. газонепроницаемой (в пределах примыкания) стене ГРП.
Ввод импульсных газопроводов в это помещение следует предусматривать ч/з разделительные устройства, конструкция которых должна исключать возможность попадания газа в помещения КИП, или с установкой дроссельных шайб с Dом отверстия не более 0,3мм на каждом импульсном газопроводе.Установка дроссельных шайб на импульсных газопроводах к расходомерам не допускается.В местах прохода импульсных газопроводов ч/з стену, отделяющую помещение КИП, следует предусм. сальниковые уплотнения или другие уплотнители, исключающие возможность проникновения газа.
37. Авт-ция ГРП,ГРС: технич. средства авт-ции.
САУ ГРС состоит из оборуд-я, размещаемого в помещении операторной и в помещении щитовой. САУ ГРС построена по двухуровневой схеме. Нижний уровень включ. в себя датчики и вторичные преобразователи, устанавливаемые по месту. Кроме того, в с-му нижнего уровня входят блоки ручного управл-я кранами.Верхний уровень включает в себя контролируемый пункт. Передача данных м/у контролируемым пунктом САУ ГРС и компьютером дежурного оператора Центрального диспетчерского пульта (Цдп) осуществляется по модемной связи. Передаваемые данные категорируются согласно требованиям и поступают на Цдп с периодичностью от нескольких секунд до десятков минут. Самая оперативная информация генерируется системой при выполнении таких функций, как:- управление защитами по общестанционным параметрам (давлению газа на входе и выходе ГРС, темп-ре, режимам работы оборудования, загазованности и взрывоопасности станционных помещений и т.п.);- В контроллере исполняются алгоритмы автоматич. управл-я (контроля) технологич. объектами ГРС (крановыми узлами, узлом очистки газа, узлом подогрева газа, узлом редуцирования, узлом учёта газа, узлом одоризации газа и вспомогательными объектами (подсистемами) (контролем загазованности, пожарной и охранной сигнализациями, системами освещения и вентиляции). Дополнительные устройства: кроме перечисленных, в состав САУ могут входить различные дополнит-е устр-ва. К таким устр-вам относятся электронный корректор расхода газа ЭК-88, устройство дистанционного контроля и сигнализации и др. 11. В комплекс технич.средств следует включать средства изм-ий и автоматизации (СИА), выполняющие функции восприятия, преобраз-я, изм, обработки, передачи, хранения, отображ-я и использ-я информации, а также вспомогательн. функции.
12. Используемые СИА должны удовлетворять треб-ям Единой с-ы стандартов приборостроения, а также соответствовать технич. усл-ям на конкретные СИА и приниматься с учетом треб-ий настоящих норм.13. Выходные сигналы средств восприятия и преобраз-я информации должны соотв. ГОСТ 26.011-80 и ГОСТ 26.013-81.14. Изм-ие, обработка, передача, хранение и отображение информации должны, как правило, обеспечиваться СИА класса управляющих вычислительных телемеханических комплексов (УВТК), включающих средства вычислит.техники по ГОСТ 21552—84Е и устройства телемеханики по ГОСТ 26.205-88Е.
15.* УВТК по быстродействию должны соответствовать 2-й группе, по точности — классу 1,5, по достоверности — категории 3 и по надежности — группе 2 по ГОСТ 26.205—88Е либо иметь лучшие характеристики.16.* По устойчивости к воздействию климатических факторов УВТК на пункте управления должны соответствовать 2-й группе ГОСТ 21552—84Е д/ средств вычислительной техники и группе В1 по ГОСТ 26.205—88Е д/ устройств телемеханики, а на контролируемом пункте — группе В3 или В4 по ГОСТ 26.205—88Е.
17. Телепередачу информации следует осуществлять по телемеханической сети произвольной многоточечной структуры с дальностью действия не менее 25 км. Доп-ся использ-е иерархической телемеханич.сети.18. При использовании д/ передачи информации каналов {телефонных или радио) Минсвязи СССР параметры линейных цепей технических средств, сопрягаемых с этими каналами, должны соответствовать нормативным документам Минсвязи СССР, при использовании ведомственных каналов связи параметры линейных цепей устанавливают в технических условиях, утвержденных в установленном порядке на конкретное техническое средство. Допускается прокладка ведомственного кабеля связи внутри газопровода.
19. Использование коммутируемых каналов связи допускается д/ УВТК с децентрализованной (на КП) обработкой и хранением информации, при этом д/ приема аварийных сигналов на ПУ должен выделяться отдельный телефонный номер.
20. Средства использования информации должны обеспечивать отк (включение) подачи газа и настройку регулов давл-я в соответствии с требованиями настоящих норм.
Д/ управления отключающими устройствами должны применяться дистанционно управляемые задвижки или предохранительные клапаны, а д/ управления настройкой регулов давл-я газа — переключаемые или плавно перенастраиваемые регулы управления, при этом на ГРП низкого давл-я перенастройка должна осуществляться с установкой не менее трех уровней выходного давл-я.21. Допускается использование технических средств, обеспечивающих оперативное управление инженерными сетями другого назначения, а также вычислительных центров и сетей передачи данных коллективного пользования, если при этом обеспечиваются требуемые надежность и быстродействие выполнения функций ТМ и АСУ ТП.
Газоиспольз-ие установки:1)Местн (дист) управ-ие2)Авт розжиг гарелок3)рег-еи давл-я и расхода газа4)авт.контроль и защиту
38. Авт-ция котельных установок:норм. треб-я.
15.1. В проектах котельных должны предусм-ся защита оборуд-я (авт-ка безопасности), автоматич. регулир-е, контроль, сигнал-я и управ-е технол.процессами котельных
15.2. При выполнении проекта авт-ции след. соблюд. треб-я строит-х норм и правил по производству и приемке работ по с-мам авт-ции и треб-я заводов-изготовителей оборуд-я; при этом след. принимать серийно изготовляемые средства автоматизации.
15.3. В зданиях и сооруж-ях котельных доп-ся предусм. центральные, групповые или местные щиты управления.15.4. Щиты управления не след. размещать под помещениями с мокрыми технолог-ми процессами, под душевыми, санитарными узлами, вентиляционными камерами с подогревом в-ха горячей водой, а также под трубопроводами агрессивных в-в (кислот, щелочей).Защита оборуд-я
15.5. Для паровых котлов, автоматич. прекращ-е подачи топлива к горелкам при:
а) повышении или понижении давления газообразного топлива перед горелками;
б) пониж-ии давл-я жидкого топлива перед горелками, кроме котлов, оборуд-х ротационными горелками в) уменьшении разрежения в топке;
г) понижение давл-я в-ха перед горелками для котлов, оборуд-х горелками с принудительной подачей в-ха;д) погасании факелов горелок, отключение которых при работе котла не доп-ся;е) повышении давл-я пара при работе котельных без постоянного обслуживающего персонала;ж) повышении или понижении уровня воды в барабане;
и) неисправности цепей защиты, включая исчезновение напряжения, только для котельных второй категории.15.6. Для водогрейных котлов а)-д)тоже самое,и)
е) повышении температуры воды на выходе из котла;ж) повышении или понижении давления воды на выходе из котла;и) уменьшении расхода воды через котел;
15.14. Пределы отклонений пар-ров от номинальн. знач-ий, при котор.должна срабатыв. защита, устанавливаются заводами -изготовителями технологич. оборуд-яСигнализация 15.15. В котельных, работающих без постоян обслуживающего персонала, сигнал неисправности выносится на диспетчерский пункт. На щите в котельной фиксируется причина вызова обслуживающего персонала.15.16. В котельных с постоянным обслуживающим персоналом предусм-ся светозвуковая сигнализация:
а) остановки котла (при срабатывании защиты);б)причины срабатывания защиты;
в) понижения темп-ры и давл-я жидкого топлива в общем тр/проводе к котлам;г) повыш-я или пониж-я давл-я газад) понижения давл-я воды в кажд. питательной магистрали (при постоянно работающих питательных насосах);е) пониж-я или повыш-я давл-я воды в обр. тр/пр тепловой сети;ж) повыш-я или пониж-я уровня води в баках (деаэраторных, аккумуляторных с-м горячего водоснабжения, конденсатных, питательной, осветленной, декарбонизированной воды и т.п.),а также пониж-я уровня промывочной воды в баках;
и) повыш-я или пониж-я уровня жидкого топлива в резервуарах;к) повыш-я темп-ры жидких присадок в резервуарах хранения;л) неисправности оборудовании установок для снабжения котельных жидким топливом (при их эксплуатации без постоянного обслуживающего персонала);м) повышения температуры подшипников электродвигателей и технологического оборудования при требовании заводов-изготовителей;Автоматич. регулирование 15.17. Автоматич регулирование процессов горения след. предусм. для котлов с камерными топками для сжигания твердого, газообразного и жидкого топлива, а также для котлов со слоевыми механизированными топками, позволяющими автоматизировать их работу.15.27. В котельной следует предусматривать автоматич. поддержание заданной темп-ры воды, поступающей в тепловые сети централизованного т/снабжения.15.28. Для водоподготовительных установок след. предусм. автом.регулир-е:температуры подогрева исходной воды (при установке осветлителей);уровня в баках декарбонизированной и осветленной воды; расхода реагентов (автоматическая подача нитратов не выполняется).
