Узлы присоединения к тепловым сетям систем гвс.
Автоматика узлов присоединения систем горячего водоснабжения предусматривает поддержание температуры горячей воды на требуемом постоянном уровне.Автоматика может быть реализована на базе регуляторов температуры прямого действия (без использования дополнительной энергии) или с помощью электронных
регуляторов температуры горячей воды. Электронные регуляторы обеспечивают гибкую настройку системы, более стабильное и точное регулирование, позволяют автоматически менять температурное задание по часам суток и дням недели, отслеживать температуру теплоносителя, возвращаемого в тепловую сеть после водоподогревателей ГВС, управлять циркуляционными насосами.При закрытой системе теплоснабжения используются проходные регулирующие клапаны с термоэлементом или с электроприводом, устанавливаемые на водоподогревателях в контуре греющего теплоносителя. При этом в случае двухступенчатого нагрева воды клапан предусматривается на второй ступени. В открытой системе теплоснабжения применяются проходные регулирующие клапаны и трехходовые смесительные клапаны , подающие воду в систему ГВС в разной пропорции из подающего и обратного трубопроводов системы теплоснабжения.
1. Регуляторы температуры прямого действия Регуляторы прямого действия рекомендуется применять в системах ГВС малой мощности (до150 кВт), в системах
с емкостными водоподогревателями, а также в системах ГВС при относительно стабильном расходе горячей воды

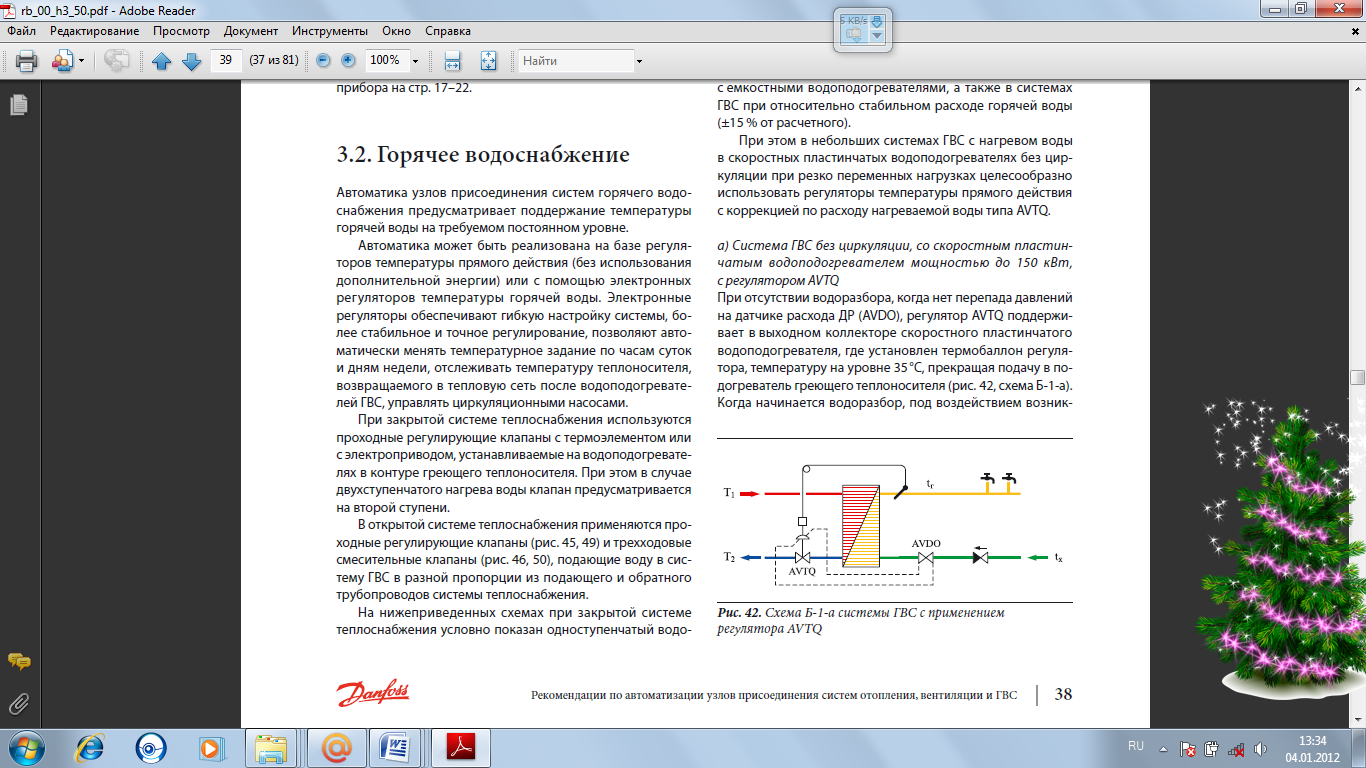

а) Система ГВС без циркуляции, со скоростным пластинчатым водоподогревателем мощностью до 150 кВт, с регулятором AVTQ При отсутствии водоразбора, когда нет перепада давлений на датчике расхода ДР (AVDO), регулятор AVTQ поддерживает в выходном коллекторе скоростного пластинчатого водоподогревателя, где установлен термобаллон регулятора, температуру на уровне 35 °C, прекращая подачу в подогреватель греющего теплоносителя .Когда начинается водоразбор, под воздействием возник шего на датчике расхода (ДР) перепада давлений клапан регулятора AVTQ приоткрывается, и температура горячей воды быстро поднимается до заданного уровня. Температура горячей воды задается настройкой датчика расхода в зависимости от показаний установленного
в трубопроводе термометра.

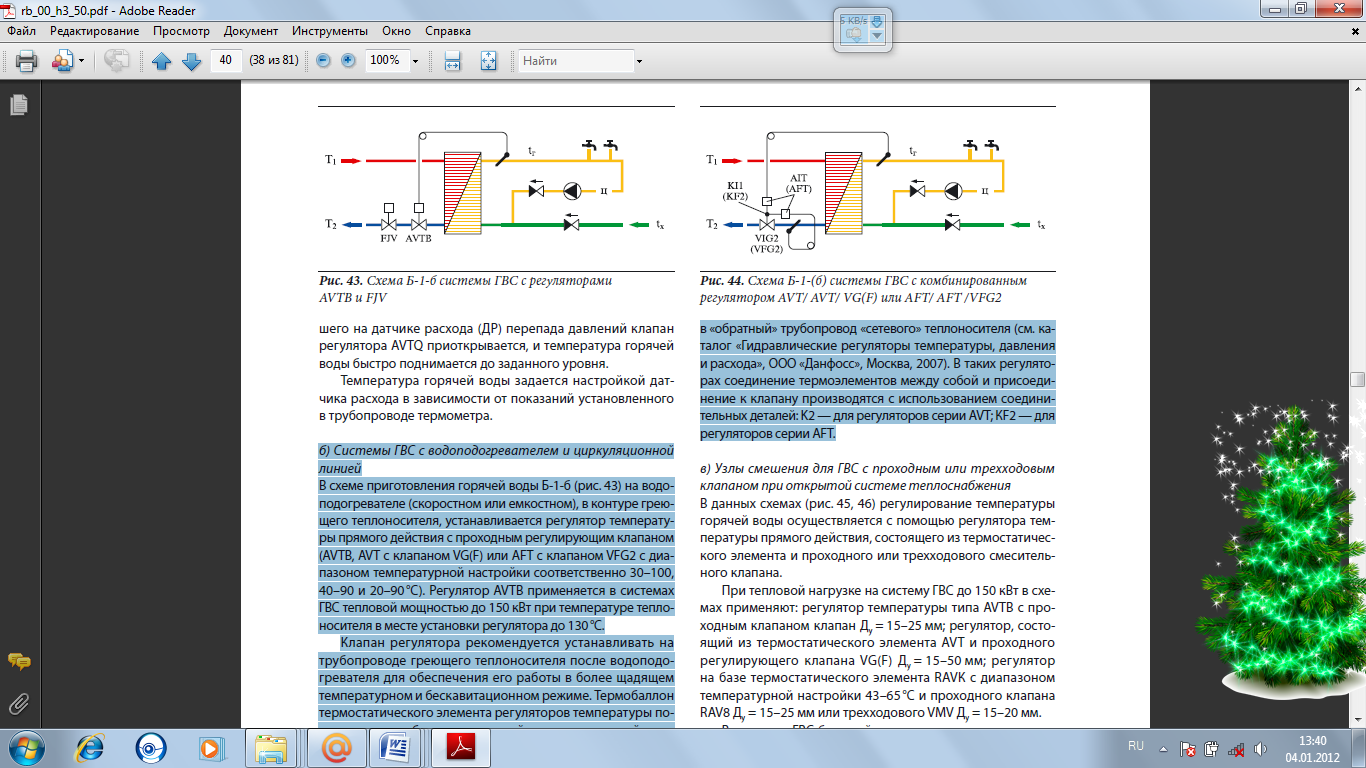

б) Системы ГВС с водоподогревателем и циркуляционной линией В схеме на водоподогревателе (скоростном или емкостном), в контуре греющего теплоносителя, устанавливается регулятор температуры прямого действия с проходным регулирующим клапаном(AVTB, AVT c клапаном VG(F) или AFT с клапаном VFG2 Клапан регулятора рекомендуется устанавливать на трубопроводе греющего теплоносителя после водоподогревателя для обеспечения его работы в более щадящем температурном и бескавитационном режиме. Термобаллон термостатического элемента регуляторов температуры помещается в трубопровод горячей воды, подаваемой в водоразборную сеть системы ГВС. В целях ограничения температуры теплоносителя, возвращаемого в тепловую сеть, на ≪обратном≫ трубопроводе после водоподогревателя совместно с регулятором AVTB может быть установлен регулятор-ограничитель температуры типа FJV, а регуляторы AVT или AFT применены в комбинированном исполнении со вторым термостатическим элементом, термобаллон которого погружается в ≪обратный≫ трубопровод ≪сетевого≫ теплоносителя.

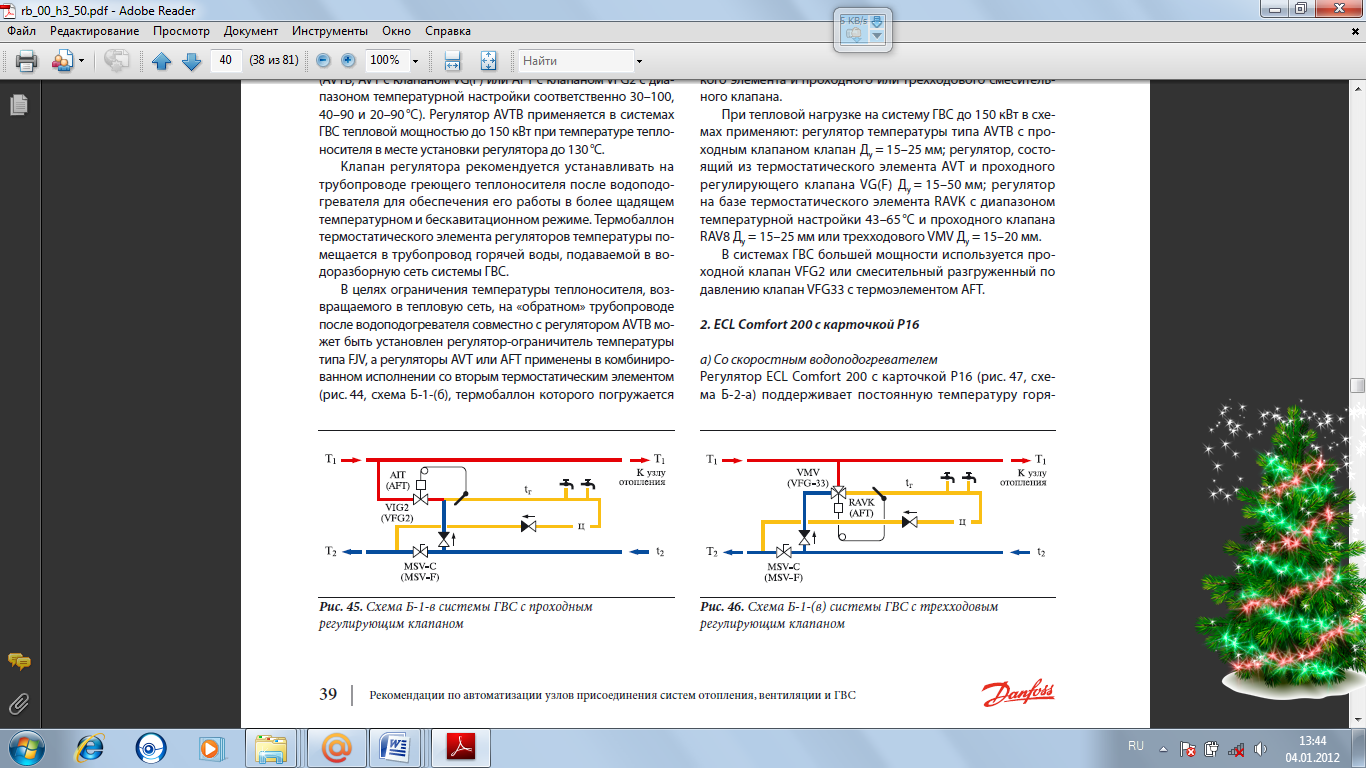

в) Узлы смешения для ГВС с проходным или трехходовым клапаном при открытой системе теплоснабжения В данных схемах регулирование температуры горячей воды осуществляется с помощью регулятора температуры прямого действия, состоящего из термостатического элемента и проходного или трехходового смесительного клапана.
При тепловой нагрузке на систему ГВС до 150 кВт в схемах применяют: регулятор температуры типа AVTB с проходным клапаном; регулятор, состоящий из термостатического элемента AVT и проходного регулирующего клапана VG(F); регулятор
на базе термостатического элемента RAVК и проходного клапана RAV8 или трехходового VMV. В системах ГВС большей мощности используется проходной клапан VFG2 или смесительный разгруженный по давлению клапан VFG33 с термоэлементом AFT.
2. ECL Comfort 200

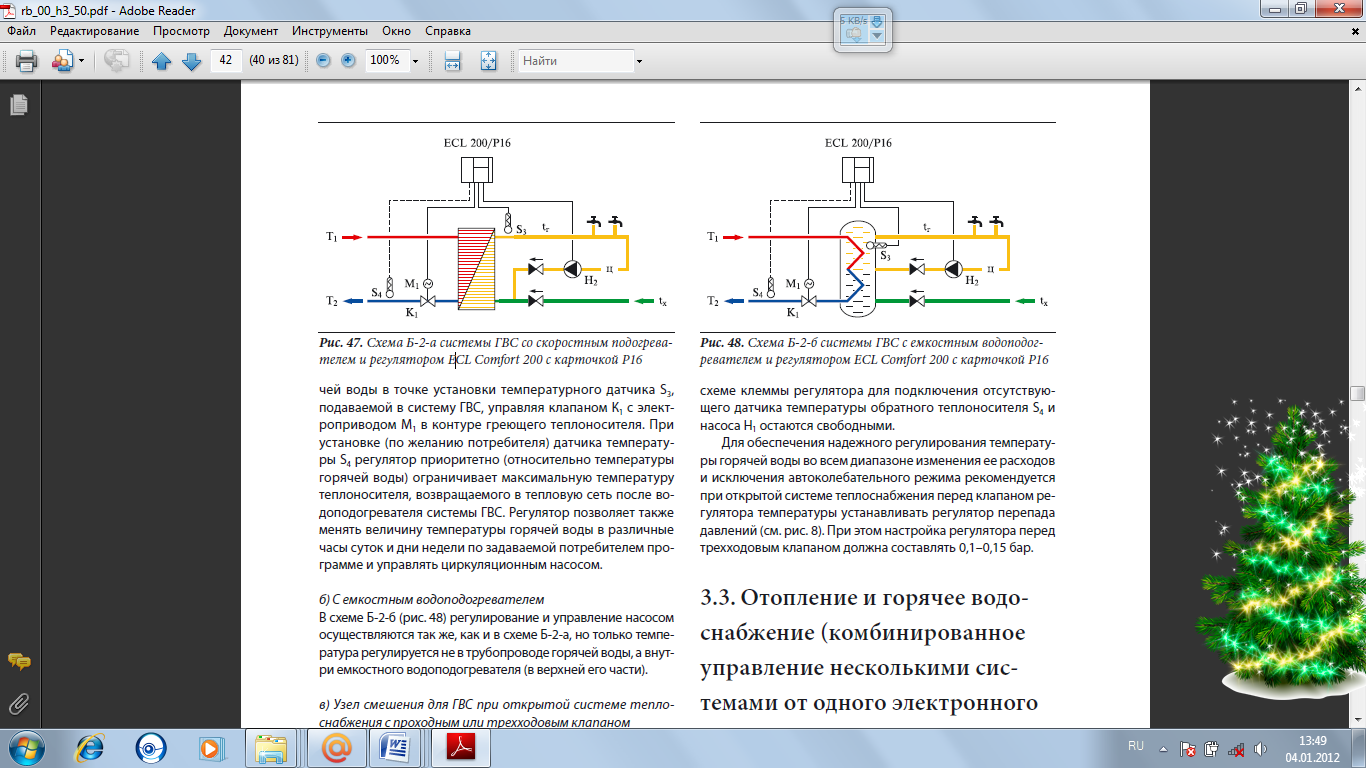

а) Cо скоростным водоподогревателем Регулятор ECL Comfort поддерживает постоянную температуру горя чей воды в точке установки температурного датчика S3,
подаваемой в систему ГВС, управляя клапаном К1 с электроприводом М1 в контуре греющего теплоносителя. При установке датчика температуры S4 регулятор приоритетно (относительно температуры горячей воды) ограничивает максимальную температуру теплоносителя, возвращаемого в тепловую сеть после водоподогревателя системы ГВС. Регулятор позволяет также менять величину температуры горячей воды в различные
часы суток и дни недели по задаваемой потребителем программе и управлять циркуляционным насосом.
б) C емкостным водоподогревателем В схеме регулирование и управление насосом
осуществляются так же, как и в схеме Б-2-а, но только температура регулируется не в трубопроводе горячей воды, а внутри емкостного водоподогревателя (в верхней его части).
в) Узел смешения для ГВС при открытой системе теплоснабжения с проходным или трехходовым клапаном Здесь регулятор ECL Comfort поддерживает постоянную температуру горячей воды в точке установки температурного датчика S3 путем смешения теплоносителя, забираемого для ГВС из подающего и обратного трубопроводов тепловой сети, с помощью проходного или трехходового смесительного клапана К1 с электроприводом М1. Для обеспечения надежного регулирования температуры горячей воды во всем диапазоне изменения ее расходов и исключения автоколебательного режима рекомендуется при открытой системе теплоснабжения перед клапаном регулятора температуры устанавливать регулятор перепада давлений При этом настройка регулятора перед трехходовым клапаном должна составлять 0,1–0,15 бар
