23.Балансировочные клапаны.
Необходимы для гидравл балансировки ( увязки) отдельных колец системы отопления и стабилизации динамических режимов ее работы.
Типы: ручные-(MSV-C),которые используются вместо регулировочных диафрагм,
Автоматические-потдерживают постоянные перепад давлений встояках двухтрубных систем отопления (ASV-P) или постоянный расход в стояках однотрубных систем (ASV-Q).
Ручной балансировочный клапан- устройство вентильного типа с фиксацией положения его настройки на требуемую пропускную способность.
Автоматич. балансировочные клапаны-устан-ся на стояках или горизонтальных ветвях двухтрубных систем отопления с целью стабилизации в них перепада давлений на уровне, который требуется для оптимальной работы автоматических радиаторных терморегуляторов.
Клапан ASV-P представляет собой регулятор постоянства перепада давлений, к регулирующей мембране которого подводится положительный импульс через импульсную трубку(1.5м) от подающего стояка с-мы и отрицательный импульс-от обратного стояка ч/з внутренние каналы клапана
Узлы присоединения к тепловым сетям систем отопления.
В соот-ии с треб-ми норм-ых докум-в в сис-х отопления жил и общ зданий1- около ото-х приборов следует устанавливать автоматические терморегуляторы.Системы ото-я в зданиях с суммарной тепловой нагрузкой более 50 кВт следует выполнять с автоматическим регулированием температуры теплоносителя, подаваемого в систему, в зависимости от тем-ы нар-о в-а. Автоматическое регулирование допускается не предусматривать для систем тепловой мощностью до 50 кВт с постоянным режимом работы (не требуется периодическое снижение температуры в помещениях, например, в ночные часы или выходные дни) при их зависимом присоединении к тепловой сети без необходимости снижения расчетных параметров теплон-я. В зданиях, где трубо-ды сис-ы ото-я выполнены из полимерных материалов, автоматическое регулирование парам-в теплонос-я в индивидуальных тепловых пунктах следует производить при любом расходе теплоты. При этом тем-а теплоно-я не должна превышать 90 °C или предельно допустимых значений для применяемого материала труб. Схемы автоматизации реализуются с помощью электронных регуляторов тем-ры с погодной коррекцией серии ECL Comfort.

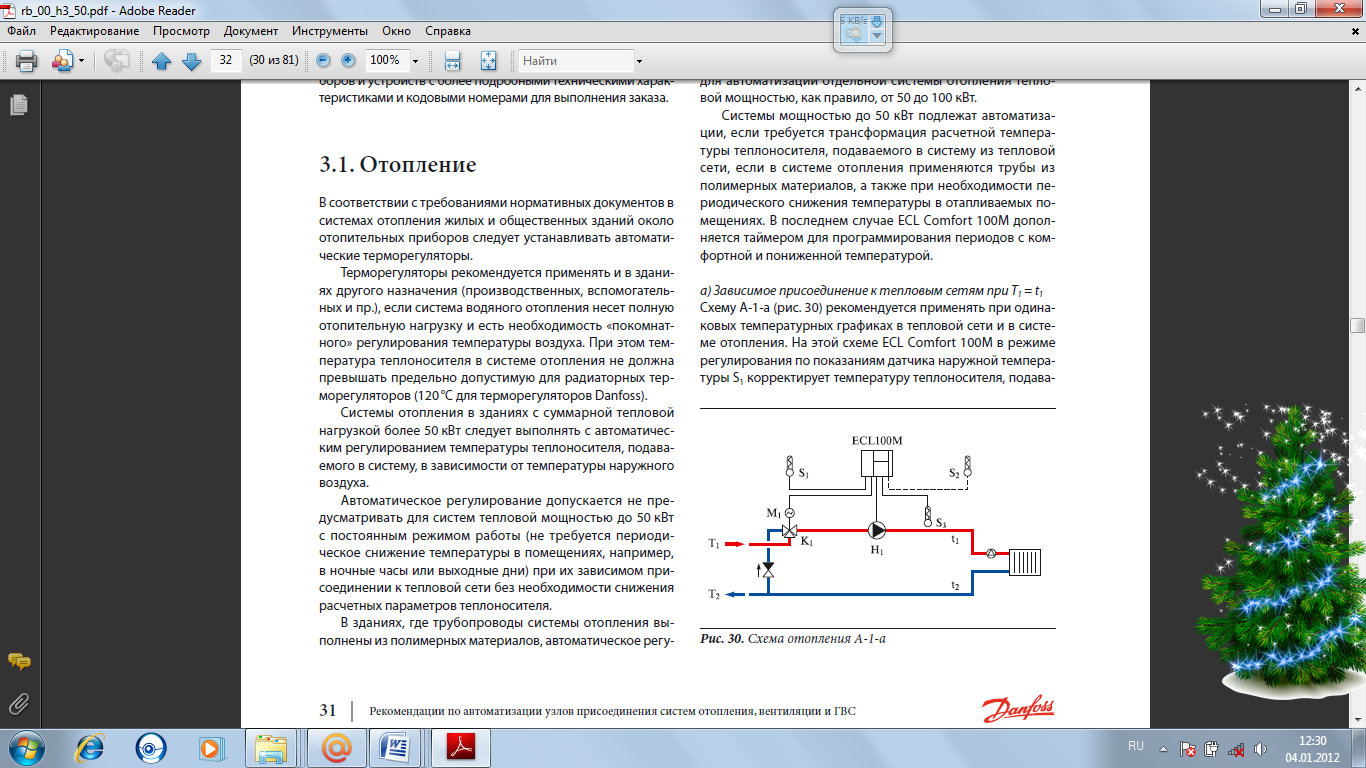

а) Зависимое присоединение к тепловым сетям при T1 = t1
рекомендуется применять при одинаковых тем-ых графиках в тепловой сети и в системе ото-я. На этой схеме ECL в режиме регулирования по показаниям датчика нар-ой тем-ры S1 корректирует тем-ру теплоно-ля, подаваемого в сис-у ото-я (датчик S3), управляя трехходовым смесительным клапаном К1 с электроприводом М1.Коррекция производится по задаваемому потребителем графику зависимости тем-ры теплон-я от тем-ры нар-го в-ха. по желанию заказчика к регулятору может быть дополнительно присоединен датчик тем-ры в-ха в помещении S2, по которому приоритетно корректируется тем-ра теплоно-ля, измеряемого датчиком S3. В расчетном режиме клапан К1 пропускает в си-му ото-я из тепловой сети полное количество теплоносителя, и только в промежуточных режимах осуществляется подмешивание охлажденного в си-ме ото-ия тепло-ля к сетевой воде для снижения ее тем-ры.

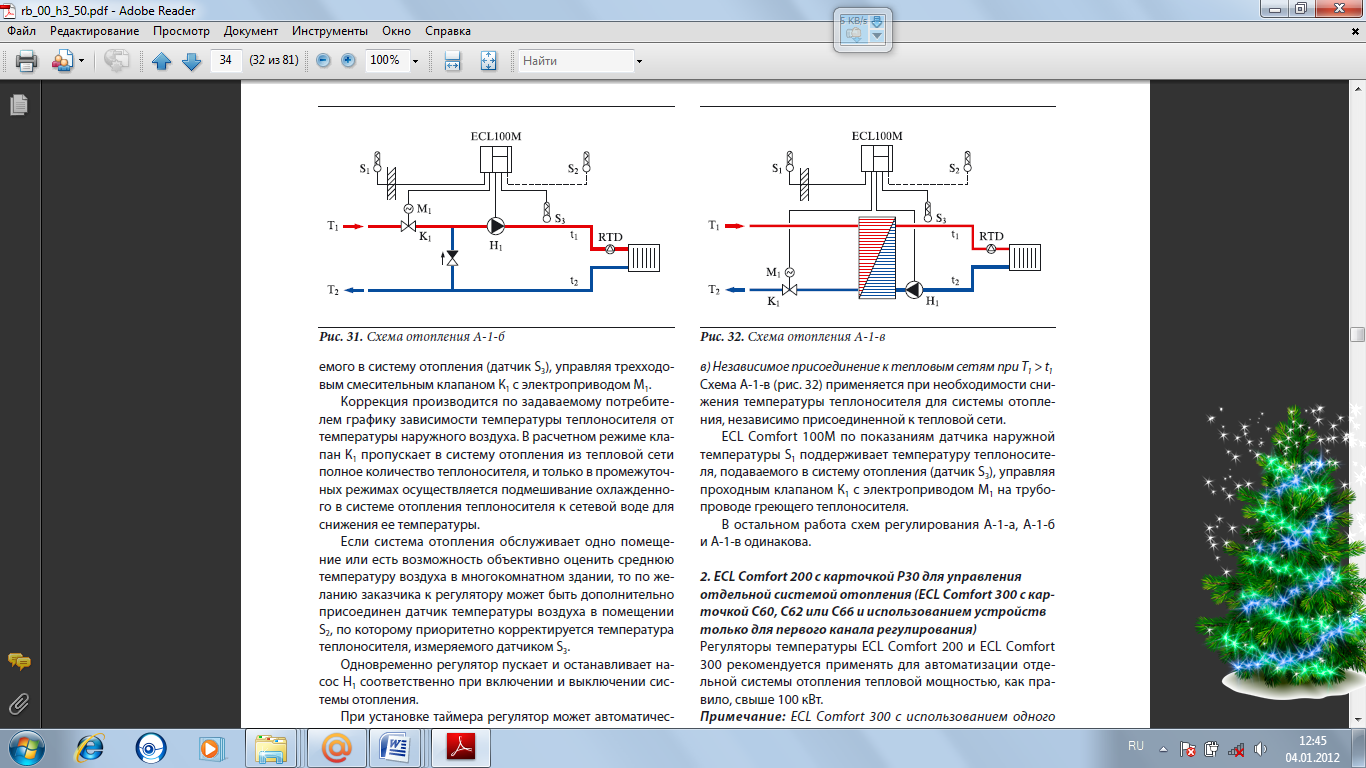

б) Зависимое присоединение к тепловым сетям при T1 > t1
применяется при необходимости снижения тем-ры тепло-ля, поступающего из тепловой сети в си-му ото-ия во всех режимах ее работы.ECL по показаниям датчика нар-ой тем-ры S1 корректирует тем-ру тепло-ля, подаваемого в с-му ото-ия (датчик S3), управляя проходным клапаном К1 с электроприводом М1 на ≪сетевом≫ тепло-еле.Коррекция производится по задаваемому потребителем графику зависимости тем-ры тепло-ля от тем-ры нар-го в-ха. В расчетном режиме клапан К1 пропускает в с-му ото-ия из тепловой сети часть тепло-ля, а насос Н1 осуществляет подмешивание охлажденного в с-ме ото-ия тепл-ля к сетевой воде для снижения ее тем-ры.
в) Независимое присоединение к тепловым сетям при T1 > t1
применяется при необходимости снижения тем-ры те-ля для си-мы от-ия, независимо присоединенной к тепловой сети.ECL по показаниям датчика нар-ой тем-ры S1 поддерживает те-ру теплон-ля, подаваемого в с-му от-ия (датчик S3), управляя проходным клапаном К1 с электроприводом М1 на трубопроводе греющего теплоносителя.
