Лабораторная работа. Основы организации VPN в ОС «Windows»
Организация vpn средствами протокола pptp
В данном сценарии моделируется VPN-соединение по выделенному каналу на основе Ethernet между клиентом и шлюзом некоторой сети.
Предлагается организовать соединение по протоколу PPTP между двумя сетевыми узлами. При этом имитируется соединение, которое пользователь Интернет устанавливает с сервером провайдера в том случае, когда используется подключение по выделенному каналу на основе Ethernet. В результате подключения пользователю выделяется IP-адрес, который может быть известен пользователю заранее либо выделяться динамически. Динамическое выделение адресов позволяет затруднить идентификацию узла пользователя из Интернет, сделав его в какой-то степени анонимным. Кроме того, это дает возможность провайдеру более эффективно использовать выделенное ему адресное пространство.
В сценарии используется две виртуальные машины VMWare, одна из которых имитирует PPTP сервер, имеет два сетевых интерфейса («внутренняя» и «внешняя» сеть провайдера), а вторая – хост, подключаемый к VPN-сети. Кроме того, в лабораторной работе будет использоваться соединение с web-сервером во «внешней» сети (например, 10.11.1.1).
Внимание: Чтобы избежать конфликтов адресов в сети, уточните у преподавателя значения IP – адресов, которые следует использовать.

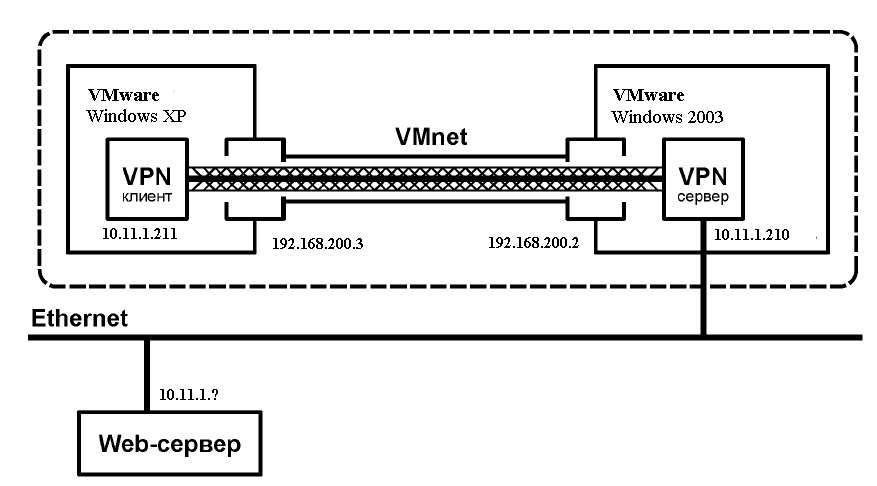

Рис. 1. Схема имитируемой VPN – сети
Предполагается, что удаленный web-сервер имеет IP-адрес 10.11.1.1,
VPN-сервер имеет два интерфейса - внутренний (Ethernet 1) с адресом 192.168.200.2 и внешний (Ethernet 2) с адресом 10.11.1.210. VPN-клиент имеет адрес во внутренней сети 192.168.200.3. Пройдя авторизацию на PPTP-сервере, пользовательский компьютер получит адрес во внешней сети (например, 10.11.1.211). В дальнейшем пользовательский компьютер будет обращаться к внешнему web-серверу по протоколу HTTP.
Анализ трафика будет осуществляться в сети между пользовательским компьютером и PPTP-сервером.
1.1. Настройка vpn-сервера:
Выполните:
Примечание: Пункты, отмеченные звездочкой, выполнены ранее. В таком случае проверьте правильность настройки.
1. Запустите виртуальную машину (пароль пользователя Administrator - «labadmin») и присвойте первому виртуальному адаптеру Ethernet IP-адрес 192.168.200.2/24 и IP-адрес 10.11.1.210/24 для Ethernet2.
2. Добавьте в настроенной виртуальной машине новое входящее подключение VPN (Settings->Network and Dialup Connections->Make New Connection). С помощью мастера подключений последовательно установите следующие параметры: Accept Incoming Connections, Allow virtual private connections и укажите учетную запись, которая будет использована для этого подключения (при необходимости создайте новую учетную запись для удаленного подключения).
Примечание: В Windows 2003 новое входящее подключение создается через Control Panel -> Network Connection -> New Connection Wizard -> Set up an advanced Connection -> Accept Incoming Connection.
3. В свойствах созданного подключения (Incoming Connections -> Properties) установите «Allow others to make private connections to my computer by tunneling through the Internet or other network», сбросьте «Require all users to secure their passwords and data».
Примечание: В Windows 2003 настройка «Require all users to secure their passwords and data» отстутствует, т.е. соединение обязательно будет защищено шифрованием.
4. В настройках протокола TCP/IP установите «Allow callers to access my local network» и укажите пул IP адресов, выдаваемых клиентам (например, 11.1.1.211…10.11.1.215. Уточните у преподавателя, чтобы избежать конфликтов адресов в сети). Компоненты «File and Printer Sharing for Microsoft Networks» и «Client for Microsoft Networks» для входящих подключений должны быть установлены. Остальные параметры оставить по умолчанию.
