112. Изменение напряженного состояния массива горных пород при ведении открытых горных работ
Выемка горных пород резко нарушает установившийся природный режим горного массива и изменяет поле напряжений. В некоторой области вокруг карьера изменяется первоначальное напряжённое состояние массива и возникает новое поле напряжений. В первую очередь это связано с уменьшением мощности отрабатываемого слоя (H’<H) и возможности деформации в сторону выработанного пространства.

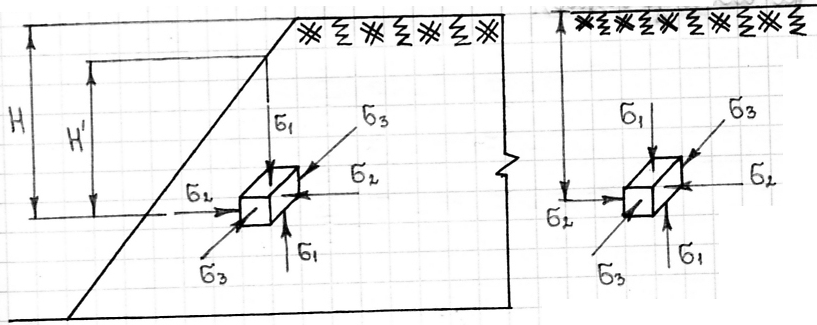

Состояние горных пород (в пределах упругих деформаций) при плоском в плане откосе характеризуется следующими значениями:
,
,
,
где
- модуль Юнга
-
относительная деформация в сторону
откоса
-
коэффициент Пуассона
При изогнутом в плане откосе изменяется не только σ2, но и σ3. При вогнутой форме появляется дополнительное горизонтальное напряжение сжатия, а при выпуклой дополнительное растягивающее напряжение.
По высоте откоса наблюдается концентрация напряжений в основании откоса. Как правило, вертикальные и горизонтальные напряжения возрастают от верхней площадки уступа к нижней. В близ верхней площадки уступа есть области, где преобладают горизонтальные растягивающие напряжения. Здесь могут развиваться трещины отрыва. Поле напряжений зависит и от множества других факторов связанных с изменением природной обстановки.
113. Условия предельного равновесия массивов горных пород в откосах
Основное условие предельного равновесия массива – это соотношение Морра-Кулона.
,
где
- угол внутреннего трения
-
сцепление породы в массиве
и являются преобладающими характеристиками прочности ГП в массиве.
В теории предельного равновесия рассматривается два случая предельного напряжённого состояния:
Когда предельное напряжённое состояние выполняется в любой точке массива.
Когда это условие справедливо лишь по внутренней его границе, являющейся поверхностью скольжения.
В первом случае задачу решают аналитически, т.е. определяют критические нагрузки на массив и характер поверхности, вдоль которой возможно его разрушение.
Во втором случае применяется поверхность скольжения, для которой рассматривается равновесие возможной призмы обрушения с использованием соотношения Морра-Кулона. Этот метод разработал Кулон в 1776 году и получил дальнейшее развитие.
Метод решения задач для первого случая называется методом предельного напряжённого состояния сыпучей среды, а для второго случая – методом предельного равновесия сыпучей среды.
Чтобы определить устойчивость необходимо отыскать наиболее слабые поверхности внутри откоса и сравнить действующие по ним удерживающие и сдвигающие силы.
Наиболее слабой для данного откоса будет та поверхность, где отношение
,
Если это отношение будет равно 1, то поверхность предельно напряжённая, а угол откоса α предельный.
Отношение удерживающих сил к силам, стремящимся сдвинуть призму возможного обрушения по поверхности скольжения, является мерой устойчивости откоса. Если n=1, то откос будет находится в предельном равновесии.
.
