Кваліфікаційне завдання № 18
1. Розрізняють чотири види сигналів: безперервний безперервного часу, безперервний дискретного часу, дискретний безперервного часу і дискретний дискретного часу. Безперервні сигнали неперервного часу називають скорочено безперервними (аналоговими) сигналами. Вони можуть змінюватися в довільні моменти, приймаючи будь-які значення з безперервного безлічі можливих значень. Прикладом може служити людська мова яка передаеться модулюванню звуковою хвилею.
2. Перший електромагнітний телеграф створив російський учений Павло Львович Шиллінг в 1832 році. Публічна демонстрація роботи апарату відбулася на квартирі Шіллінга 21 жовтня 1832. Апарат Шіллінга складався з двох частин: передавача і приймача. Два телеграфних апарату провідниками з'єднувалися між собою і з електричною батареєю. Передавач мав 16 клавіш. Якщо натискали на білі клавіші, струм йшов в одну сторону, якщо на чорні - в іншу. Ці імпульси струму досягали по проводах приймача, який мав шість котушок; біля кожної котушки на нитки підвішували дві магнітні стрілки і невеликий диск (див. лівий рис.). Одну сторону диска фарбували чорною фарбою, іншу - білою. В залежності від напрямку струму в котушках магнітні стрілки поверталися в ту або іншу сторону, і телеграфіст, що приймає сигнал, бачив чорні чи білі кружки. Якщо струм у котушку не надходив, то диск був видний ребром.
3. Кабельні лінії зв'язку - лінії зв'язку, що складаються з направлених середовищ передачі (кабелі), призначені спільно з дротяними системами передач, для організації зв'язку.
4. Факсимільний зв'язок, фототелеграфний зв'язок, фототелеграф, передача на відстань плоских нерухомих зображень (графічних, ілюстративних і буквено-цифрових) з відтворенням їх в пункті прийому, здійснювана електричними сигналами, що поширюються по дротах, або радіосигналами; вигляд електрозв'язки . Історично Ф. с. включають до складу телеграфному зв'язку . В порівнянні з останньою вона характеризується великою різноманітністю передаваної документальної інформації і вищою перешкодостійкістю .
Кваліфікаційне завдання № 19
1. Передаватися і прийматися азбука Морзе може з різною швидкістю - це залежить від можливостей і досвіду радистів. Зазвичай середньої кваліфікації радист працює в діапазоні швидкостей 60 - 100 знаків в хвилину. Досягнення по швидкісних прийому-передачі знаходяться в діапазоні швидкостей 260-310 знаків на хвилину. При прийомі досвідчені радисти роблять запис з відставанням на кілька знаків, що робить прийом більш спокійним і надійним і є показником майстерності оператора (на високих швидкостях, вище 150 знаків в хвилину, відставання може скласти до 100 знаків за півхвилини - радистові доводиться їх запам'ятовувати і дописувати після закінчення радіограми). При прийомі на високих швидкостях (понад 125 знаків в хвилину) доводиться записувати тексти, відмовившись від стандартних алфавітних символів і використовувати спеціальні укорочені значки (наприклад, знак «крапка» для літери «e» або знак «галочка» для літери «ж»). У такому варіанті після закінчення прийому радистові необхідно перекладати текст в символи звичайного алфавіту.

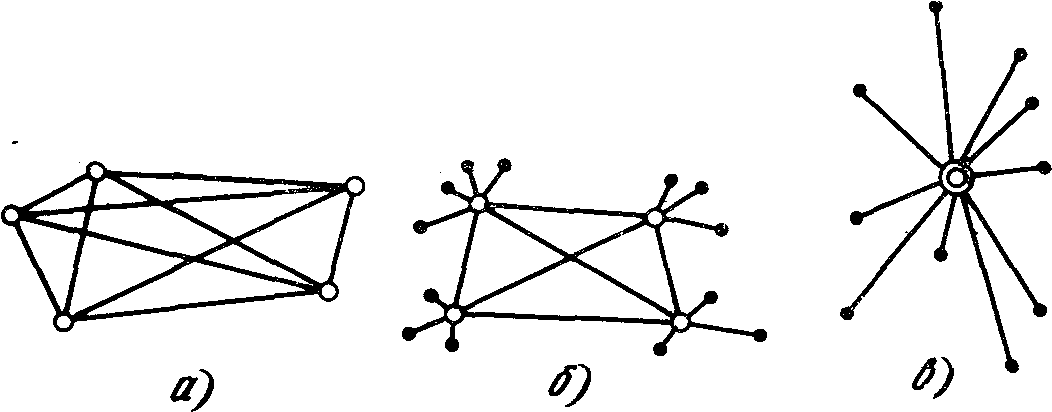

2.
Можливо
декілька варіантів
побудови
мережі
(рис.2):
-
Повнозв'язну
(кожен з
кожним), при
якому
будь-який вузол
має прямі зв'язки
з усіма іншими
вузлами
(рис.2, а);
-
Вузлове,
при якому
кілька
пунктів
групуються
у вузли і
останні
з'єднуються між собою
(рис.2, 6);
-
Радіальне
(звездообразное),
при якому є
лише один
вузол з
розбіжними лініями
по радіусах
до інших пунктів
(рис.2, в).
Рис.2. Варіанти
побудови мереж
зв'язку:
а
- безпосереднє
з'єднання; б
- вузлове;
в -
радіальне
3. До проводових відносяться всі типи ліній, в яких сигнали розповсюджуються вздовж спеціального, штучно створеного і неперервного направляючого середовища. В найпростішому випадку проводова лінія зв'язку є фізичним ланцюгом, що утворюється парою проводів, по яких розповсюджується електричний струм (сигнал). Якщо проводи не мають спеціального ізолюючого покриття, їх розносять в повітряному просторі на певну відстань один від одного. При цьому роль ізолюючого матеріалу виконує шар повітря між проводами. За термінологією, що склалася, такі проводові лінії називаються повітряними лініями зв'язку. Проводові лінії, утворені проводами, що мають ізоляційні покриття і поміщені в спеціальні захисні оболонки, називаються кабельними лініями зв'язку, або кабелями зв'язку.
До проводових відносяться також лінії, що використовують у якості середовища розповсюдження сигналів діелектричні матеріали, зокрема тонкі скляні волокна. Такі лінії одержали назву волоконно-оптичних ліній зв'язку. Термін радіолінія розповсюджується на всі типи ліній, в яких сигнали електрозв'язку, перетворені в радіосигнали, передаються у відкритому просторі у вигляді радіохвиль.
4. Разом з радіомовленням телебачення є одним з наймасовіших засобів інформації, освіти, політичного і культурного виховання людства; також одним з основних засобів зв'язку, широко використовуваним у наукових дослідженнях при обсервації об'єктів з віддалі, в техніці, промисловості, транспорті, будівництві, сільському господарстві, метеорології, космічних і нуклеарних дослідженнях, у військовій справі тощо. Телебачення буває монохроматичним (чорно-білим) і кольоровим. Передавальні телевізійні трубки – електронно-променевий прилад для перетворювання оптичного зображення на електричний сигнал. Принцип роботи ґрунтується на явищі фотоефекту, в результаті якого на пластині-мішені утворюється електронний аналог оптичного зображення так званий потенціальний рельєф. Потенціальний рельєф зчитується комутувальним електронним променем, що оббігає послідовно всі елементи на поверхні мішені. Послідовність зчитаних потенціалів це електричні сигнали зображення.
