45. Автогазовые выключатели
В автогазовых выключателях для гашения дуги используется газ, выделяющийся из твердого газогенерирующего материала дугогасительной камеры. В системах электроснабжения городов и промышленных предприятий достаточно широко распространены выключатели нагрузки ВН-16; ВН-17 на 6 - 10 кВ с простейшей дугогасительной камерой, имеющей вкладыши из органического стекла. Однако эти выключатели не могут включаться на ток КЗ, равный току динамической стойкости, и допускают сравнительно малое количество отключений номинального тока.
В настоящее время эти выключатели модернизированы в серию ВН-10. Они могут снабжаться предохранителями ПК-6 или ПК-10 для защиты от токов КЗ, автоматическим устройством для отключения при срабатывании предохранителя, приводом ПРА и заземляющими ножами.
Автогазовый
выключатель УПС-35У1: а - общий вид: 1 -
сварная рама; 2 - опорный изолятор; 3 -
металлическая труба; 4 - винипластовая
генерирующая трубка; 5 - корпус с патрубком
поперечного дутья; 6 - контактный нож; 7
- изолятор-толкатель;
б - патрон УПС-35У1 исполнения «патрон — плавкая вставка»: 1 — металлическая труба; 2 - втягивающая пружина; 3 - гибкий трос: 4 - газогенерирующая трубка; 5 - стержень; 6 - плавкая вставка; 7 - дутьевой патрубок: 8 - контактная система; 9 - гибкая токоведущая часть; 10 - стопорный винт; 11 - стреловидный оконцеватель.
46. Элегазовые выключатели
Элегаз (SF6 – шестифтористая сера) представляет собой инертный газ, плотность которого превышает плотность воздуха в 5 раз. Электрическая прочность элегаза в 2 – 3 раза выше прочности воздуха; при давлении 0,2 МПа электрическая прочность элегаза сравнима с прочностью масла.
В элегазе при атмосферном давлении может быть погашена дуга с током, который в 100 раз превышает ток, отключаемый в воздухе при тех же условиях. Исключительная способность элегаза гасить дугу объясняется тем, что его молекулы улавливают электроны дугового столба и образуют относительно неподвижные отрицательные ионы. Потеря электронов делает дугу неустойчивой, и она легко гаснет. В струе элегаза, т. е. при газовом дутье, поглощение электронов из дугового столба происходит еще интенсивнее.

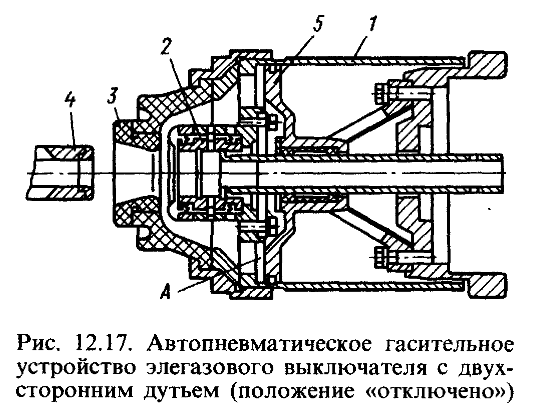

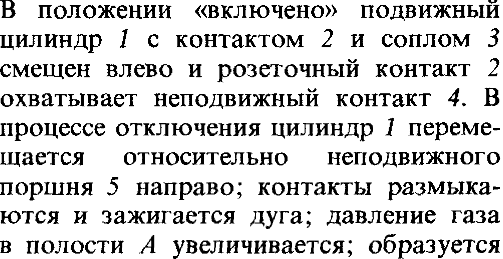

В элегазовых выключателях применяют автопневматические (автокомпрессионные) дугогасительные устройства, в которых газ в процессе отключения сжимается поршневым устройством и направляется в зону дуги. Элегазовый выключатель представляет собой замкнутую систему без выброса газа наружу.
В настоящее время элегазовые выключатели применяются на всех классах напряжений (6-750 кВ) при давлении 0,15 – 0,6 МПа. Повышенное давление применяется для выключателей более высоких классов напряжения. Хорошо зарекомендовали элегазовые выключатели следующих зарубежных фирм: ALSTOM; SIEMENS; Merlin Gerin и др. Освоен выпуск современных элегазовых выключателей ПО "Уралэлектротяжмаш": баковые выключатели серии ВЭБ, ВГБ и колонковые выключатели серии ВГТ, ВГУ.
Базовая модель выключателя состоит из следующих элементов:
– корпуса выключателя, в котором расположены все три полюса, представляющего собой "сосуд под давлением", заполненный элегазом под низким избыточным давлением (0,15 МПа или 1,5 атм.);
– механического привода типа RI;
– передней панели привода с рукояткой для ручного взвода пружин и индикаторами состояния пружины и выключателя;
– высоковольтных силовых контактных площадок;
–
многоштырьевого
разъема для подключения цепей вторичной
коммутации.
