Вопрос 16

КОНИЧЕСКИЕ СЕЧЕНИЯ - линия пересечения кругового конуса с плоскостями, не проходящими через его вершину. Конические сечения могут быть трех типов:

а) - секущая плоскость пересекает все образующие конуса в точках одной его полости; линия пересечения - замкнутая овальная кривая - эллипс, в частности, когда плоскость перпендикулярна оси конуса, - окружность;

б) - секущая плоскость параллельна одной из касательных плоскостей конуса; в сечении получается незамкнутая, уходящая в бесконечность кривая - парабола, целиком лежащая в одной полости;

в) - секущая плоскость пересекает обе полости конуса; линия пересечения гипербола - состоит из двух одинаковых незамкнутых, простирающихся в бесконечность ветвей, лежащих на обеих полостях конуса.

Вопрос 24

Следовательно сечением называется изображение фигуры, получающейся при мыс­ленном рассечении предмета плоскостью или несколькими плоскостями.

продольные и поперечные-виды сечений

Поперечный-рассекание модели пополам,что бы заглянуть внутрь

Виды:ОСНОВНЫЕ,ДОПОЛНИТЕЛЬНЫЕ,МЕСТНЫЕ

Вопрос 1

Проецирование - это процесс полу­чения изображения предмета на какой-либо поверх­ности Получившиеся при этом изображение называют проекцией предметаЭлементами, с помощью которых осуществляется проецирование, являются (рис. 11): центр проецирова­ния - точка, из которой производится проецирование; объект проецирования - изображаемый предмет; плоскость проекции - плоскость, на которую производится проецирование; проецирующие лучи - воображаемые прямые, с помощью которых производится проецирова­ние, результатом проецирования является изображение, или проекция, объекта.

Основные инвариантные свойства параллельного проецирования.

При параллельном проецировании нарушаются метрические характеристики геометрических фигур (происходит искажение линейных и угловых величин), причём степень нарушения зависит как от аппарата проецирования, так и от положения проецируемой геометрической фигуры в пространстве по отношению к плоскости проекции.

Но наряду с этим, между оригиналом и его проекцией существует определённая связь, заключающаяся в том, что некоторые свойства оригинала сохраняются и на его проекции. Эти свойства называются инвариантными (проективными) для данного способа проецирования.

В процессе параллельного проецирования (получения проекций геометрической фигуры по её оригиналу) или реконструкции чертежа (воспроизведения оригинала по заданным его проекциям) любую теорему можно составить и доказать, базируясь на инвариантных свойствах параллельного проецирования, которые в начертательной геометрии играют такую же роль, как аксиомы в геометрии.

Для построения обратимого чертежа необходимо иметь две взаимосвязанные проекции оригинала.

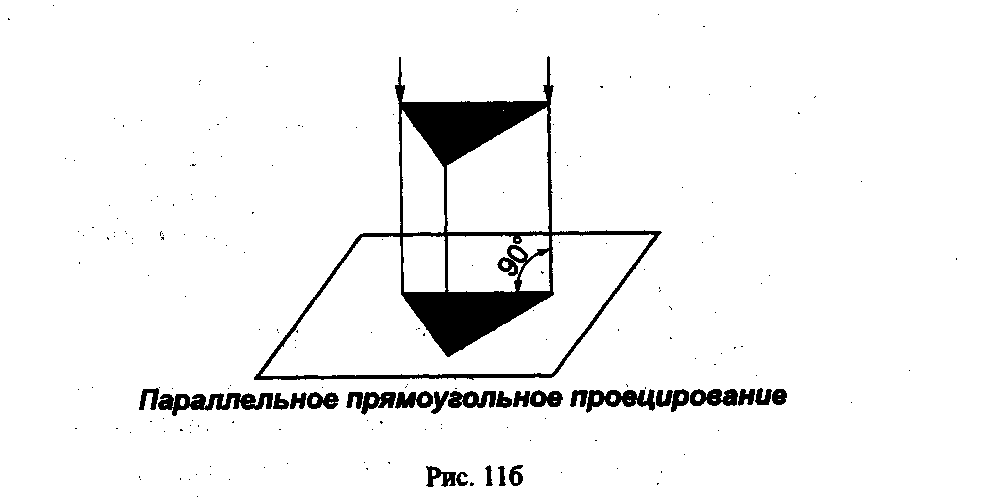

Поэтому только прямоугольное (ортогональное) проецирование, по крайней мере, на две взаимно перпендикулярных плоскости проекций является основным методом построения технического чертежа (метод Монжа).

Ортогональное (прямоугольное) проецирование обладает рядом преимуществ перед центральным и параллельным (косоугольным) проецированием:

1. простоту геометрических построений для определения ортогональных проекций точек

2. возможность при определённых условиях сохранять на проекциях форму и размеры оригинала.

Эпюр Монжа-декартова система координат, состоящая из трех взаимно перпендикулярных плоскостей, линии пересечения которых образуют оси координат.
