23.Сформулируйте теорему об эквивалентном источнике напряжения.
Любой активный двухполюсник его воздействие на цепь можно заменить эквивалентной схемой,составленной из последовательного соединения идеального источника напряжения с ЭДС равно напряжению холостого хода активного двухполюсника и внутреннему сопротивлени. = сопротивлению тела, относительно разомкнутого зажима.
25.Как от комплекса действующего значения напряжения перейти к мгновенному значению
26.Докажите, что ток в индуктивности отстает по фазе от напряжения на угол 90 гр.
Изменение тока в катушке изменяет в ней магнитное поле (пропорционально току). Изменение магнитного поля создает в катушке ЭДС (пропорционально скорости изменения магнитного поля, при синусоидальном токе график скорости сдвинут по фазе на 90° вперед изменения самого поля и соответственно тока). Это называется самоиндукцией. В схеме с одной индуктивностью при отсутствии элементов R,C угол сдвига по фазе между напряжением и током = +90гр. Причем, напряжение на индуктивности опережает ток именно на 90 гр. При наличии в схеме только емкости при отставании R,L угол сдвига по фазе между напряжением и током = - 90гр. При этом ток опережает напряжение по фазе на 90 гр.
27.Нарисуйте схемы двухполюсников,комплексы сопротивлений которых заданы

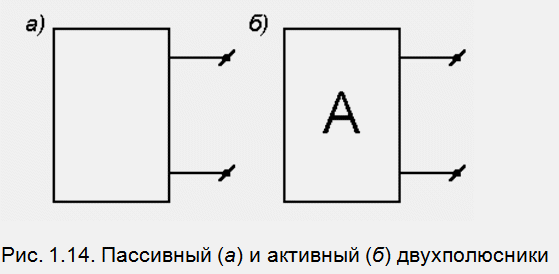

Двухполюсник – часть электрической цепи с выделенными двумя зажимами (полюсами), с помощью которых этот участок присоединяется к цепи. Он может быть активным и пассивным. Также двухполюсник может состоять из одного элемента. Двухполюсник, не содержащий источников энергии или содержащий скомпенсированные источники (суммарное действие которых равно нулю), называется пассивным.
28. Определите ток в одном из элементов цепи, используя принцип наложения.
Отклик схемы от нескольких воздействий = сумме откликов на каждое воздействие в отдельности.

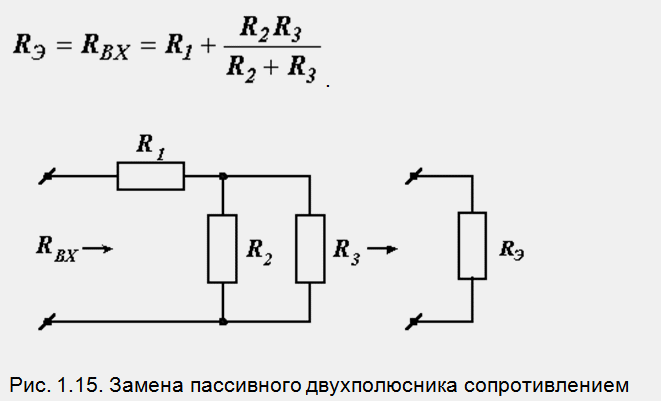

Сначала определим эквивалентное сопротивление в цепи: R=R1+(R2*R3)/(R2+R3)
Ток рассчитываем по закону Ома: I=U/R
Если тока нах-ся в парал-х ветвях: I2=I1*R3/(R2+R3) или I3=I1*R2/(R2+R3)
Токи в ветвях определяем, как алгебраическую сумму.
29. Основные параметры гармонического воздействия.
1) График гарм. колеб. определяет закон применения его во времени
2) Гармо. колеб. описыва-ся амплитудной частотой и нач. фазой
3) Амплитуда гарм. колеб. определ. Длину вектора, нач-ая фаза колеб.
4) Амплитуда гарм. колеб. может отображ. модулем числа
Нач. фаза этого колеб. – аргументом комплек. Числа
30. Связь между комплексным сопротивлением и комплексной проводимостью.
Величина Z = r+j(xL- xC) = r+jx = Ze jj в выражении, имеющая размерность сопротивления, называется комплексным сопротивлением.
Соотношение между напряжением и током в электрической цепи можно выразить также величиной обратной сопротивлению
Величина Y называется комплексной проводимостью. Ее модуль является величиной обратной модулю комплексного сопротивления, а аргумент всегда равен его аргументу, но имеет противоположный знак.
31. С помощью теоремы об эквивалентном источнике напряжения определите ток в одном из элементов схемы.

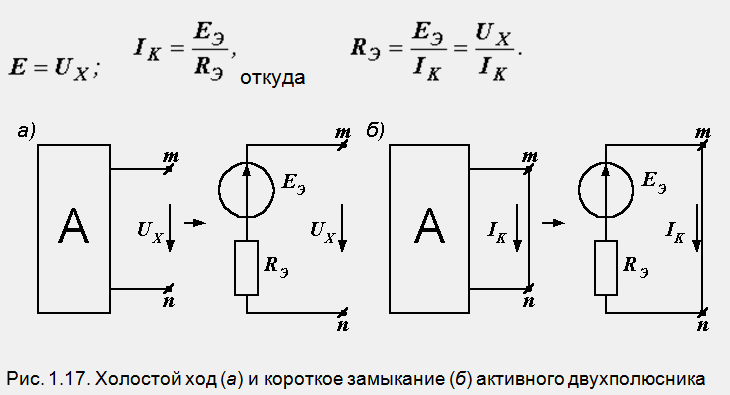

Как определить эквивалентные параметры Rэкв и Uэкв для заданной схемы? Оказывается просто. Uэкв - это напряжение между выводами эквивалентной схемы в её разомкнутом (не нагруженном) состоянии; так как обе схемы работают одинаково, это напряжение совпадает с напряжением между выводами данной схемы в разомкнутом состоянии (его можно определить путём вычислений, если схема вам известна, или измерить, если схема неизвестна). После этого можно определить Rэкв, если учесть, что ток в эквивалентной схеме, при условии, что она замкнута (нагружена), равен Uэкв/Rэкв. Иными словами,
Uэкв = U (разомкнутая схема).
Rэкв = U (разомкнутая схема)/I (замкнутая схема). => находим по закону Ома.
