42. Измерение параметров амплитудной модуляции.

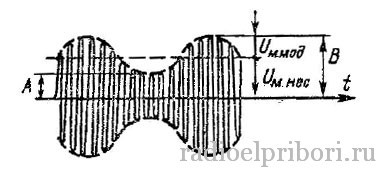

Коэффициент амплитудной модуляции гармонического напряжения можно измерить различными методами. Простейший из них — реализуемый при наблюдении изображения амплитудно-модулированного напряжения на экране осциллографа.
В схеме амплитудно-модулированное напряжение после прохождения через цепь линейного детектора и фильтра нижних частот преобразуется в пульсирующее напряжение, постоянная составляющая которого пропорциональна амплитуде напряжения несущей частоты (Uп=kUм.нес), а амплитуда переменной составляющей — амплитуде огибающей модулированного колебания(Uп=kUм.мод).
45. Классификация измерительных генераторов.
Измери́тельный генера́тор (генератор сигналов — мера для воспроизведения электромагнитного сигнала (синусоидального, импульсного, шумового или специальной формы). Генераторы применяются для проверки и настройки радиоэлектронных устройств, каналов связи, при поверке и калибровке средств измерений и в других целях.
Классификация:
Г2 — генераторы шума, имитируют белый или розовый шум.
Г3 — генераторы низкой частоты, обычно от 20 Гц до 200 кГц, реже до 2 или 10 МГц, модуляция сигнала в генераторах производства до 80-х гг, как правило, не предусмотрена.
Г4 — генераторы высокой частоты, предназначены для работы в радиочастотном диапазоне с различными видами модуляции.
Г5 — генераторы импульсов, воспроизводят последовательности прямоугольных импульсов
Г6 — генераторы сигналов специальной формы
Г7 — синтезаторы частот, используют различные методы синтеза частоты из опорного сигнала, могут иметь в своем составе модуляторы.
Г8 — генераторы качающейся частоты
46. Генераторы вч и свч
ГЕНЕРАТОРЫ ВЧ И СВЧ - Предназначены для формирования синусоидальных сигналов, используемых в качестве меток времени в аналого-цифровых регистраторах пикосекундного диапазона.
47. Генератор качающейся частоты.
Генераторами качающейся частоты
(ГКЧ) называют генераторы, частота которых меняется обычно изменением некоторого управляющего напряжения. Чаще всего частота меняется с помощью варикапов или (в функциональных
генераторах) изменением токов заряда и разряда времязадающего конденсатора. Закон изменения частоты может быть линейным или логарифмическим.
Амплитудно-частотная характеристика (АЧХ) — функция, показывающая зависимость модуля некоторой комплекснозначной функции от частоты. Также может рассматриваться АЧХ других комплекснозначных функций частоты, например, спектральной плотности мощности сигнала.
48. Синтезаторы частот.
Синтезатор частот — устройство для генерации электрических гармонических колебаний с помощью линейных повторений (умножением, суммированием, разностью) на основе одного или нескольких опорных генераторов. Синтезаторы частот служат источниками стабильных (по частоте) колебаний в радиоприемниках, радиопередатчиках, частотомерах, испытательных генераторах сигналов и других устройствах, в которых требуется настройка на разные частоты в широком диапазоне и высокая стабильность выбранной частоты.
Стабильность обычно достигается применением фазовой автоподстройки частоты или прямого цифрового синтеза (DDS) с использованием опорного генератора с кварцевой стабилизацией. Синтез частот обеспечивает намного более высокую точность и стабильность, чем традиционные электронные генераторы с перестройкой изменением индуктивности или ёмкости, очень широкий диапазон перестройки без-каких-либо коммутаций и практически мгновенное переключение на любую заданную частоту.
