26. Рассмотрите принцип работы термометра сопротивления.

Принцип действия термометров сопротивления основан на зависимости электрического сопротивления проводника от температуры. Для изготовления стандартных термометров сопротивления применяют медную и платиновую проволоку. Медные термометры сопротивления позволяют измерять температуру от -50 до +180 С, платиновые - от -260 до +1300 С. Чувствительным элементом медного термометра сопротивления является изолированная медная проволока диаметром до 0,1 мм, намотанная на цилиндрическом каркасе из пластмассы или металла и закрытая металлическим чехлом. К концам обмотки припаяны выводы. Чувствительным элементом платинового термометра сопротивления служит спираль из платиновой проволоки, расположенная в керамической трубке, заполненной керамическим порошком.

Билет №5

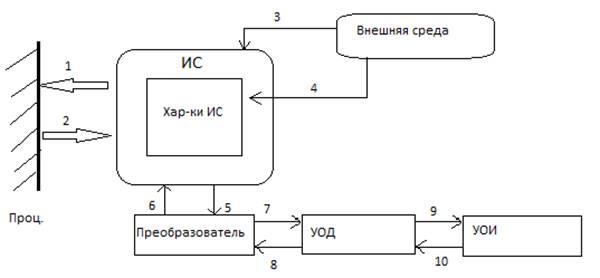

5. Приведите обобщённую блок схему измерительной системы с учётом влияющих факторов.



1 – влияние ИС на процесс (инструментальные погрешности)

2 – полезный сигнал для ИС

3 – влияние внешней среды на саму ИС (аддитивные помехи)

4 - влияние внешней среды на характеристики ИС (мультипликативные помехи)

5 – аналогово-цифровой преобразователь должен иметь частотные хар-ки минимум в 2 раза больше характеристик процесса

6 – обратное влияние УП на ИС

7 - выработка информации исследуемой величины

8 -

9 – отображение информации в удобном виде

10 -

25. Приведите схему газового термометра.

1 — баллон, заполненный газом (Не, N2);

2 — соединительная трубка;

3 — устройство для измерения давления (манометр).

Билет №6

6. Опишите внешние помехи, действующие на систему.

1) Временные и частотные характеристики системы влияют на построение модели.

2) Влияние измерительных систем на процесс( инструментальные погрешности).

3) Чувствительность измерительной системы

4) Линейность – источником погрешностей есть квазистационарное приближение

5) Аддитивные – налогающиеся помехи, влияют на измерительный сигнал. Характерное свойство – погрешность не зависит от значения величины.

6) Мультипликативной (деформирующей) называется помеха, влияющая на передаточную характеристику измерительной системы.

В зависимости от скорости изменения измеряемой величины изменяется мультипликативная помеха. При статистических измерениях мультипликативных помех нет.

7) Обусловлены конструкцией измерительных систем: внутреннее трение стрелки, гистерезис.

8) Согласование между выходом измерительной системы и устройством вывода результатов.

9) Погрешности квантования.



24. Температура и температурные методы.

Температура — скалярная физическая величина, характеризующая приходящуюся на одну степень свободы среднюю кинетическую энергию частиц макроскопической системы, находящейся в состоянии термодинамического равновесия. Измеряется в градусах Цельсия, Фаренгейта и Кельвина.

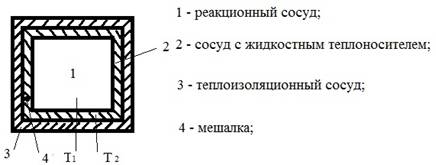

Методы измерения количества тепла:

- при неизменяемых условиях окружающей среды

- адиобатическое измерение

- компенсационный метод

Виды термометров:

Газовый термометр

Жидкостный термометр

Делатометрические термометры

Биметаллические термометры

Термоэлектрические термометры

Термометры сопротивления
