4. Каноническое проектирование эис. Состав стадий и этапов канонического проектирования эис.

ГОСТ 34601-90- автоматизированные системы и стадии создания.

Включает 7 основных этапов жизненного цикла.

Д₁

Д- какая- либо информация (потоки)

П- стадии, этапы, процессы.

Д₁- предметная область

П₁- предпроектная стадия:

• Сбор информации

• Анализ полученных результатов

Д₂- материалы обследования

Д₃- техническое задание и технико- экономическое обоснование

Д₄- эскизный проект

П₂- стадия проектирования:

• Техническое проектирование

• Реализация проекта

Д₅- технорабочий проект

П₃- стадия внедрения

Д₆- исправленный технорабочий проект, переданный в эксплуатацию

Д₇- акт и приемке проекта в промышленную эксплуатацию

П₄- сопровождение и эксплуатация проекта

Д₈- модернизированный технорабочий проект

5. Состав и содержание работ на предпроектной стадии канонического проектирования эис.

Цели:

1. Изучение существующей экономической системы.

2. Уточнение границ функционирования системы.

3. Определение круга пользователей будущей ИС.

4. Определение классов и типов объектов, подлежащих автоматизации.

Объекты обследования:

1. Структурно-организационные звенья предприятия.

2. Функциональная структура.

3. Стадии и элементы хозяйственного процесса.

4. Компоненты потоков информации

5. Технологии, методы и технические средства обработки информации.

6. Материальные потоки и процессы их обработки.

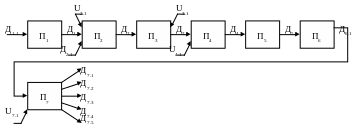

Этапы предпроектной стадии.

Д- какая- либо информация (потоки)

П- стадии, этапы, процессы

U- факторы, критерии.

Д_1.1- общие сведенья об объекте

П₁- предварительное изучение предметной области

Д_1.2- примеры разработок проектов для аналогичных систем

П₂- выбор технологии проектирования

U_2.1- универсум технологии проектирования

Д_2.1- ресурсы

Д_2.2- описание выбранной технологии, методов и средств проектирования

П₃- выбор метода провидения обследования

U_3.1- методы провидения обследования

Д_3.1- описание выбранного метода организации обследования

П₄- выбор метода сбора материалов обследования

U_4.1- методы сбора материалов обследования

Д_4.1- описание метода сборов материалов обследования

П₅- разработка программы обследования

Д_5.1- программа обследования

П₆- график обследования

Д_6.1- план- график

П₇- формализация материалов обследования

Д_7.1- общие параметры экономической системы

Д_7.2- методы и методики управления

Д_7.3- организационная структура

Д_7.4- параметры информационных потоков

Д_7.5- параметры материальных потоков

U_7.1- универсум методов формализации.

7. 6Методы обследования и методы сбора материалов обследования на предпроектной стадии канонического проектирования эис.

Методы провидения обследования:

1. по целям проектирования:

   • метод локального обследования, используемый для разработки проекта отдельной задачи или для комплекса задач.

   • метод системного обследования, применяемый для изучения всего объекта с целью разработки для него проекта ЭИС в целом.

2. по числу исполнителей:

• индивидуальное, осуществляемое одним проектировщиком

• бригадное (коллективное) с выделением ряда бригад- исполнителей, изучающих все подразделения предприятия, и одной координирующей бригады.

3. по степени охвата предметной области:

• сплошного обследования, охватывающее все подразделения экономической системы

• выборочного обследования, применяемого при наличии типовых по структуре подразделений

4. по степени одновременности выполнения работ:

• последовательное, при котором проектировщики сначала собирают данные о предметной области, а за тем их изучают

• параллельное, когда одновременно со сбором происходит изучение полученных материалов обследования

Методы сбора материалов обследования:

1. по исполнителю:

1. сбор материалов обследования силами специалистов заказчика:

   • документальная инвентаризация управленческих работ- на каждую работу в отдельности открывается специальная карта обследования, в которой приводятся все основные данные о регистрируемой работе или составляемых документах

   • самофотография рабочего дня- наблюдение носит более детальный характер и происходит в короткий срок. Этот метод дает сведения о наиболее трудоемких или типичных отдельных работах, которые используются для определения общей трудоемкости выполнения всех работ

   • ведение индивидуальных тетрадей- дневников. Записи в дневнике производятся исполнителем в течение месяца ежедневно, сразу же после выполнения очередной работы

2. сбор материалов обследования силами специалистов исполнителя:

• беседы и консультации с руководителями, чаще всего проводятся в форме обычной беседы с руководителями предприятия и подразделений или в форме деловой консультации со специалистами по вопросам, носящим глобальный характер и относящимся к определению проблем и стратегий развития и управления предприятием

• опрос исполнителей на рабочих местах используется в процессе сбора сведений непосредственно у специалистов путем бесед, которые требуют тщательной подготовки. Заранее составляют список сотрудников, с которыми намереваются беседовать, разрабатывают перечень вопросов о роли и назначении работ в деятельности объекта, порядке их выполнения

• анализ операций- расчленение рассматриваемого делового процесса, работы на ее составные части, задачи, расчеты, операции и даже элементы.

• метод выборочного хронометража отдельных работ требует предварительной подготовки, известных навыков и наличия специального секундомера. Данные хронометража позволяют установить нормативы на выполнение отдельных операций и собрать подробный материал о технике осуществления некоторых работ.

• метод аналогии основан на отказе от детального обследования какого-либо подразделения или какой-либо работы. Использование метода требует наличия тождественности и не исключает общего обследования и выяснения таких аспектов, на которые аналогия не распространяется

• фотография рабочего дня исполнителя работ предполагает непосредственное участие проектировщиков и применение рассчитанного для регистрации данных наблюдения специального листа фотографии рабочего дня и распределения его между работами

• анализ предоставленного материала применим в основном при выяснении таких вопросов, на которые нельзя получить ответ от исполнителей

• личного наблюдения применим, если, если изучаемый вопрос понятен по существу и необходимо лишь уточнение деталей без существенного отрыва исполнителей от работы

• расчетный метод применяется для определения трудоемкости и стоимости работ, подлежащих переводу на выполнение с помощью ЭВМ, а также для установления объемов работ по отдельным операциям
