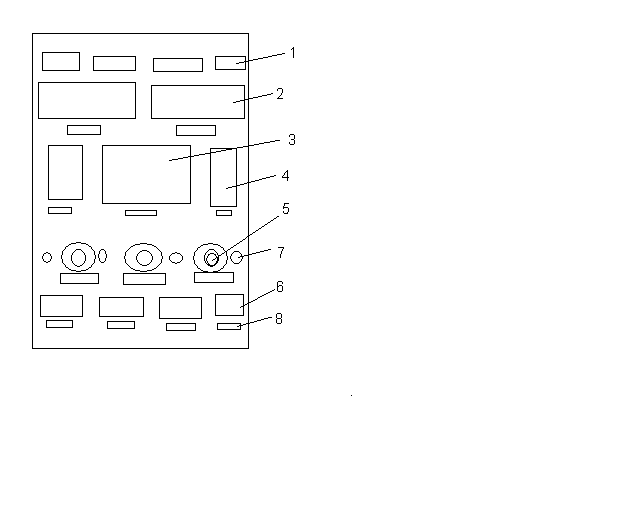

26. Расположение приборов на панелях щитов и пультов.
1
– световое табло
2, 4 – показывающие приборы
3 – самопишущий прибор
5 – кнопки управления
6 – переключатели
7 – сигнальная аппаратура
8 – рамки для надписей
Приборы, стоящие в одном горизонтальном ряду располагаются так чтобы нижние кромки их лицевых частей были на одной линии. Если для управления используются развернутые мнемосхемы, то их располагают на декоративных панелях на щитами.
27 Заземление и зануление щитов и пультов
Между всеми металлическими частями щитов и пультов должно обеспечиваться надежное электрическое соединение. Детали соединенные болтами в месте соединения зачищают от лакокрасочных покрытий. За счет болтов обеспечивается электрическое соединение между каркасом и панелями. Электрическое соединение между боковыми стенками, крышкой и каркасом обеспечивается за счет врезания поворотных скоб в крепежные отверстия.
Электрические соединения между подвижными частями обеспечиваются с помощью гибких проводников с клеммами посредством болтовых соединений.
28. Выполнение электропроводок щитов и пультов
Электрические проводки выполняют установочными и монтажными проводами марок ПВ1, ПВ3, ПВ4, НВМ, НВ, МГШВ и др.
При выборе провода необходимо учитывать класс жилы учитывающей степень ее гибкости (классы 1,2 – используются для неподвижной прокладки, классы 4 и 5 – для подвижной прокладки). Провода в пределах пультов, щитов должны быть собраны в жгуты. Жгуты прокладывают горизонтально или вертикально по кратчайшему пути с минимальным числом перегибов.
Обычно используют сечение жилы 0,5; 0,75; 1; 1,5 мм.

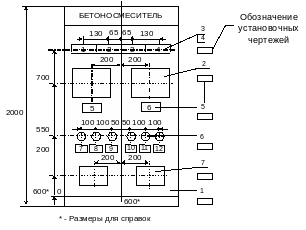

29.Выполнение чертежей общего вида щитов и пультов.
Чертежи общего вида единичных щитов и пультов обычно выполняются в масштабе 1:10 и содержат:
Перечень составных частей
Вид спереди(обычно на формате А3)
Вид на внутренней плоскости
Фрагменты вида(если требуется)
Технические требования
Таблица надписей
Размеры проставляются по вертикали от нижнего края приборной панели щита или от нижнего края столешницы пульта. По горизонтали по вертикальной оси симметрии.
Вид на внутренней плоскости содержит контуры установления аппаратуры и их обозначение по принципиальной схеме. При этом боковые стенки и крышка (если на них устанавливается аппаратура ) разворачиваются в одну плоскость с передней стенкой.(рис2)
Если ввод проводов и кабелей производится через вертикальную крышку, то она показывается отдельным видом с разметкой отверстий:
Технические требования помещаются над надписью и содержат:
*Размеры для справок
Покрытие-
…
Перечень элементов выполняется в виде след. таблицы:(Рис.4)
Надписи на табло в рамках также приводят в отдельной таблице:
30. Эргономические требования к проектированию щитов и пультов.
При компоновке приборов на панелях должны учитываться:
Важность- приборы, отображающие наиболее важные параметры размещаются в зоне наиболее оптимальной видимости
Частота использования- часто используемые приборы также размещаются в зоне оптимальной видимости
Функциональные связи- приборы, относящиеся к одному объекту объединяются в компактную группу, зрительно разграниченную с другими группами.
Последовательность использования- внутри функциональной группы приборы располагаются слева направо и сверху вниз и в очерёдности их использования.
Конструктивные особенности- приборы, имеющие недостатки, располагаются так, чтобы эти недостатки компенсировались.
Оптимальная зона обзора:
При необходимости сравнения показаний лучше использовать стрелочные приборы, а при необходимости точного определения значений параметров- цифровые.
Приборы, контролирующие сходные параметры устанавливаются в вертикальный ряд, различные параметры- в горизонтальный.
Работа оператора как правило предусматривается в сидячем положении, поэтому д.б. удобное сиденье, кол-во органов управления д.б. минимальным. Органы управления располагаются так, чтобы работа могла осуществляться 2-мя руками. Наиболее важные органы располагаются спереди и справа.
Наименее удобные места на панели отводятся для установления устройств, связанными с настройкой и проверкой.
