21. Требования к системе пневмопитания.

Сжатый воздух должен соответствовать следующим требованиям:

1. Содержание влаги в виде капель не допускается;

2. Содержание минеральных масел, в виде капель не допускается, в виде паров, менее 15 мг/м³;

3. Содержание твердых примесей менее 5 мг/м³;

4. Размер честиц примесей менее 0,05 мм.

В качестве источников пневмопитания могут служить:

1. Линии технического воздуха;

2. Компрессоры непоршеного типа или безмасляные;

3. Компресооры с масляной смазкой.

22. Схемы систем подготовки воздуха и их особенности.

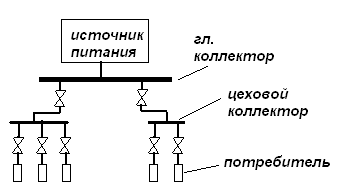

Схема систем подготовки воздуха:

Источник обеспечивает конечное давленеи 0,5-0,8 Мпа;

Проектирование системы подготовки воздуха, осуществляется в технологической части проекта, поэтому в проекте автоматизации формируется задание на проектирование, в котором указывается:

1. Тип и основные параметры установки;

2. Пневмонагрузка;

3. Требования по надежности.

23. Расчёт пневмонагрузки распределительного коллектора.

Нагрузка источника питания : ,

Где Qki- пневмонагрузка i-го коллекора

Расчётная пневмонагрузка распределительного коллектора (цехового):

Qрасч.= (Q₁+Q₂)K_ут*K_эпз,

Где Q₁- расход воздуха на приборы с непрерывным потреблением

Q₂- расход воздуха на приборы с периодическим потреблением

K_ут=1.15- коэф-т, учитывающий утечки воздуха

K_эпз = 1.1 - коэф-т, учитывающий эпизодическое потребление

i-номер группы приборов с одинаковым потреблением

ni-число приборов в группе

– число групп

- расход воздуха на один приёмник i-й группы

- расход воздуха на один приёмник в переходном режиме

- коэф-т рассогласования( 0.15 -для одноконтурных САР; 0.2-0.25 -для многоконтурных САР)

- коэф-т одновремённости ( 1-для непрерывных тех. процессов; 0.7-0.95 –для периодических)

к- номер пневмоприёмника в группе

m- число пневмоприёмников в группе

- число рабочих циклов приёмника в час

- номинальный расход воздуха за цикл к-ым приёмником,

24. Выбор схемы пневмопитания и диаметров труб.

Выбор схемы осуществляется в зависимости от требований по надёжности, необходимость резервирования.

Различают схемы:

1. Радиальные

2. Радиальная с двойным питанием

3. Магистральная с кольцевой магистралью

А. Радиальная схема

Б. Магистральная схема

При выборе пневмоаппаратуры необходимо учитывать:

1. Номинальное рабочее давление

2. Номин-й расход воздуха

3. Диаметр условных проходов для подключения трубопроводов

Диаметры условных проходов трубопроводов и аппаратуры, Ду,мм:2.5, 4,6,8,10,12,16,20,25,32,40,50,63,80,100,125,160,200,250.

Выбор аппаратуры определяется параметрами:

• Номинальное давление Pном, МПа

• Диаметры поршня цилиндров, Dу,мм

• Диаметр штока, dшт, мм

• Ход поршня, hмм

25. Основные конструктивные элементы щитов и пультов.

Щиты и пульты предназначены для установки в них средств контроля и управления. Устанавливаются либо в производственных либо в специальных щитовых помещениях.

При построении используются стандартные и нормализированные элементы к которым относятся:

Каркас – это жесткий металлический каркас (объемный или плоский) предназначенный для установки на нем других элементов.

Стойка – объемный или плоский каркас на опорной раме.

Ш каф – это стойка с панелью, стенками дверями и крышкой.

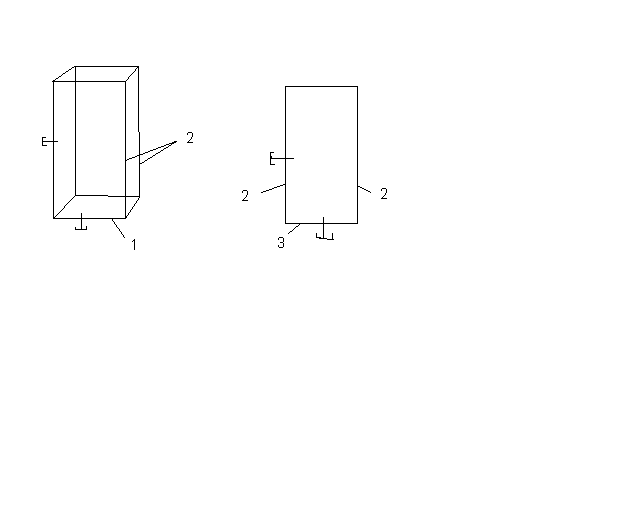

1 – опорная рама

2 – стойка

3 – опорная рама плоска

Рама выполнена сварной. Крепление всех стальных элементов с помощью болтов.

Щит шкафной – это шкаф с установленной на унифицированных элементах аппаратурой.

Штатив – стойка с объемным каркасом с установленной аппаратурой.

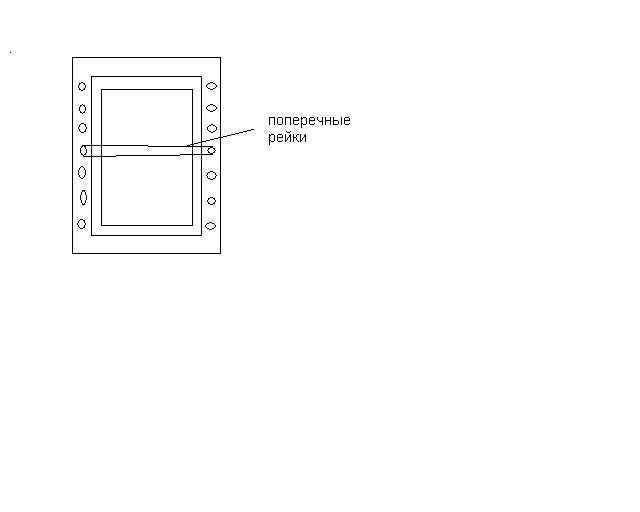

Н а стойках каркаса размещаются отверстия с маркировкой которые позволяют устанавливать поперченные рейки для крепления аппаратуры.

Н а каркасе может быть установлена поворотная рама на которой можно размещать аппаратуру и проводки. На ней также могут быть выполнены отверстия для креплений поперченных реек. На каркас навешиваются панельные элементы к которым относятся: панели( с лицевой стороны), крышка(сверху), дверь(с задней и возможго с передней стороны), стенки(с боку).

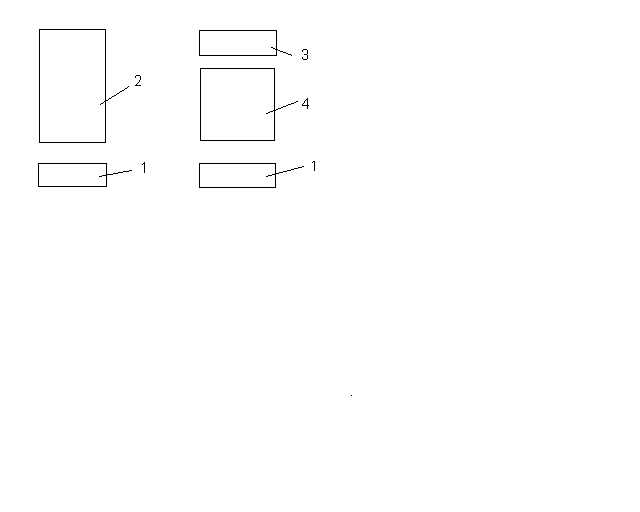

Панель 1 выполняет защитные и декоративны функции. На панелях 2, 3, 4 располагается аппаратура

Конструкция пультов.

1 – приборная панель

2,3 – двери

4 – боковые стенки

5 - уголок для крепления аппаратуры

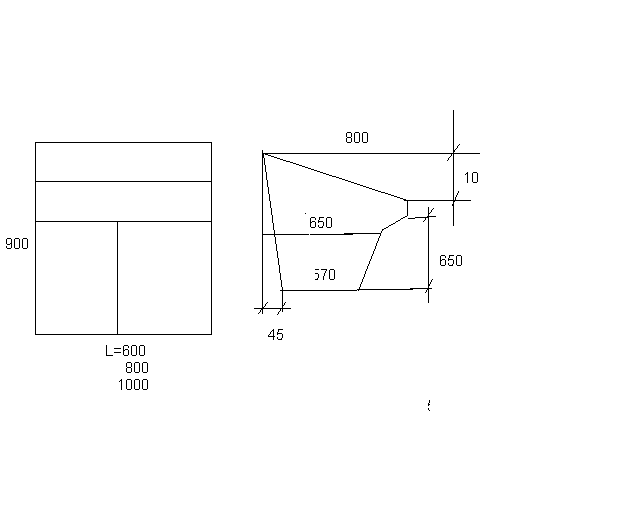

Размеры пультов

На столешнице размещается аппаратура управления и сигнализации таким образом чтобы с обратной стороны можно было проложить жгуты соединений проводов и исключить возможность падения аппаратуры и корпуса. На приборной приставке может располагаться аппаратура или мнемосхемы.
