6.Формирование буквенных обозначений на функциональных схемах.

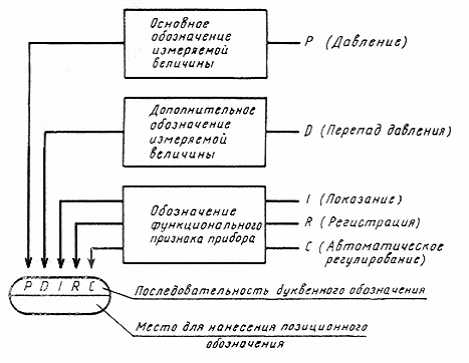

1 буква: D-плотность; E-любая электрическая величина; F-расход; G-размер, положение, перемещение или суммирование по времени; K-время; L-уровень; M-влажность; P-давление; Q-состав, концентрация; R-радиоактивность; S-скорость, частота; T-температура; V-вязкость; W-масса.

2 буква: D-разность, перепад; F-соотношение, доля; J-автоматическое переключение; Q-интегр-ние, суммир-ние по времени.

3-5буквы: А-сигнализация; B-автоматическое регулирование, управление; H-верхний предел измер величины; I-показание, отображение, индикация; L-нижний предел измер величины; R-регистрация;S-включение, отключение, переключение, блокировка.

E-чувств-ый эл-т (устр-ва, вып первичное преобр-е: преоб-ли термоэлектр-ие, термопреобр-ли сопр-ия, датчики пирометров, сужающие устройства расходомеров и т.п)

T-дист-ная передача (приборы бесшкальные с дист-ной передачей сигнала: манометры, дифманометры, манометрические термометры)

K-станция упр-ия (приб-ры, имеющие переключатель д/выбора вида упр-ния и устр-во д/дистанционного управления)

Y-преобр-ние, вычислительные ф-ции (д/построения обозначений преобр-лей сигналов и выч-ных устр-в).

7. Общие требования к построению принципиальных электрических схем. Оформления перечня элементов.

Они определяют полный состав приборов, аппаратов и устр-в, а также связей м/у ними действие которых обеспечивает ршение задачи авт-ции. Данные схемы позволяю рассматривать принцип действия устройств.

Элемент схемы –составная часть схемы, кот вып опред-ую ф-цию и не м.б. разделена на части, имеющие самост назначение.

Устр-во-совок эл-тов,кот предст собой единую конструкцию (плата,блок итд). Устр-во не всегда имеет отдельное ф-ное назнач-ие.

Функц-ная группа – совокупность эл-тов, вып-ющих опред ф-цию и не объединенных в единую конструкцию.

Функц-ая часть - эл-т, устр-во или ф-ная группа.

Функц-ая цепь – линия, канал определенного назначения.

Линия взаимосвязи – отрезок линии, указывающий на наличие связи м/у функциональными частями.

Установка-усл-ое наимен-ие объекта, на кот вып-ся отдельная схема.

На принципиальных эле-ких схемах должны изображаться: 1.цепи упр-ия, регул-ния, измер-ия, сигнал-ции, эл-питания и силовые цепи; 2.контакты аппаратов данной схемы, задействованные в других схемах, и контакты аппаратов других схем; 3.диаграммы и таблицы включения контактов, а также циклограммы работы аппаратуры. Могут показываться также поясняющие технологические схемы.

Перечень доков оформляется к каждой схеме, либо отдельным доком, либо помещается над осн надписью на поле первого листа схемы. Все элементы схемы заносятся в спец таблицу (перечень).

В колонке «позиционное обозначение» указывают по эл-тов, устр-в и функ-ных групп. Элементы вносятся в алфавитном прядке их позиционных обозначений. В графе «наименование» приводится н в соответствии с доком на основании которого этот эл- применён (гост, техн-кие усл-ия).

В графе «примечания» рекомендуется указывать тех данные эл-та, не содержащиеся в его наименовании.
