Оформление диаграммы
Стиль оформления диаграммы определяет ее цветовое оформление.
В группе Стили диаграмм вкладки Работа с диаграммами/Конструктор щелкните по кнопке Дополнительные параметры галереи стилей и выберите требуемый вариант.

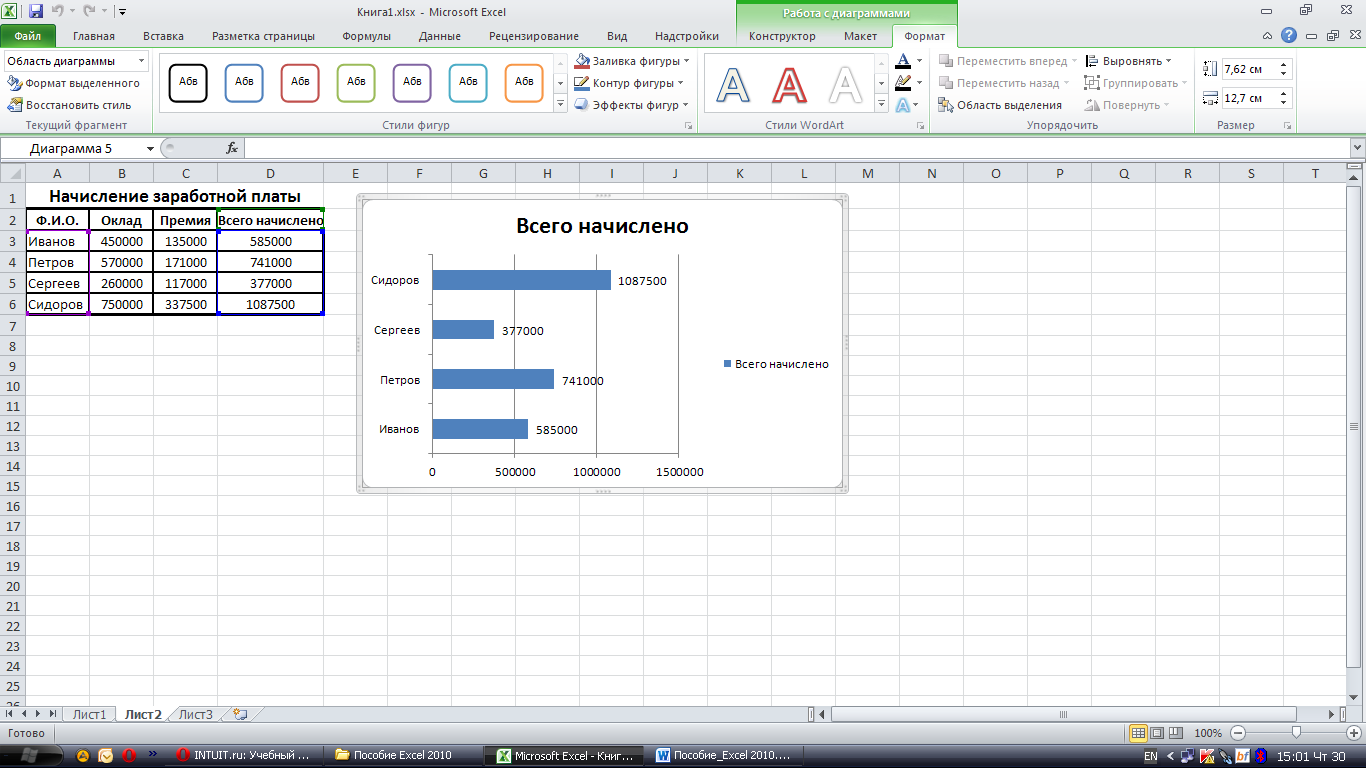

Независимо от выбранного стиля диаграммы можно оформлять ее отдельные элементы. Для этого используют элементы вкладки Работа с диаграммами/Формат (рисунок57).
Рисунок 57 – Вкладка Работа с диаграммами / Формат

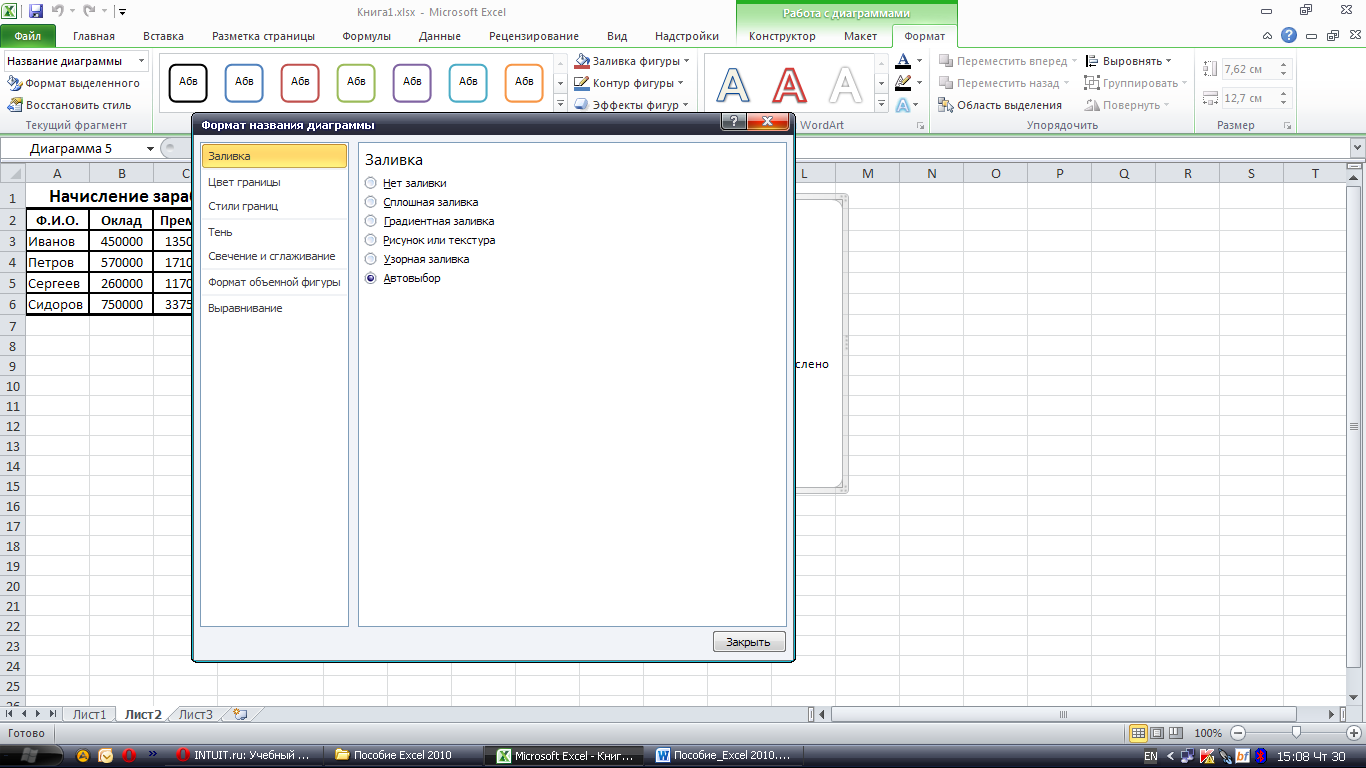

Кроме того, для установки параметров оформления элементов можно использовать диалоговые окна. Для отображения окна выделите элемент диаграммы и в группе Текущий фрагмент вкладки Работа с диаграммами/Формат нажмите кнопку Формат выделенного элемента. Диалоговые окна для разных элементов имеют примерно одинаковый вид (рисунок 58). В левой части окна отображается список разделов (вкладок) окна, в правой – элементы для настройки параметров элемента.
Рисунок 58 – Окно Формат названия диаграммы
Построение графиков функций
Пример. Постройте графики функций
у1=0,3х2 и у2=cos (1+х)
на отрезке [-4;2] с шагом 0,5. Расположите их на одном рисунке.
Создайте таблицу как показано на рисунке 59.
Рисунок 59 – Таблицы значений x и y1, y2

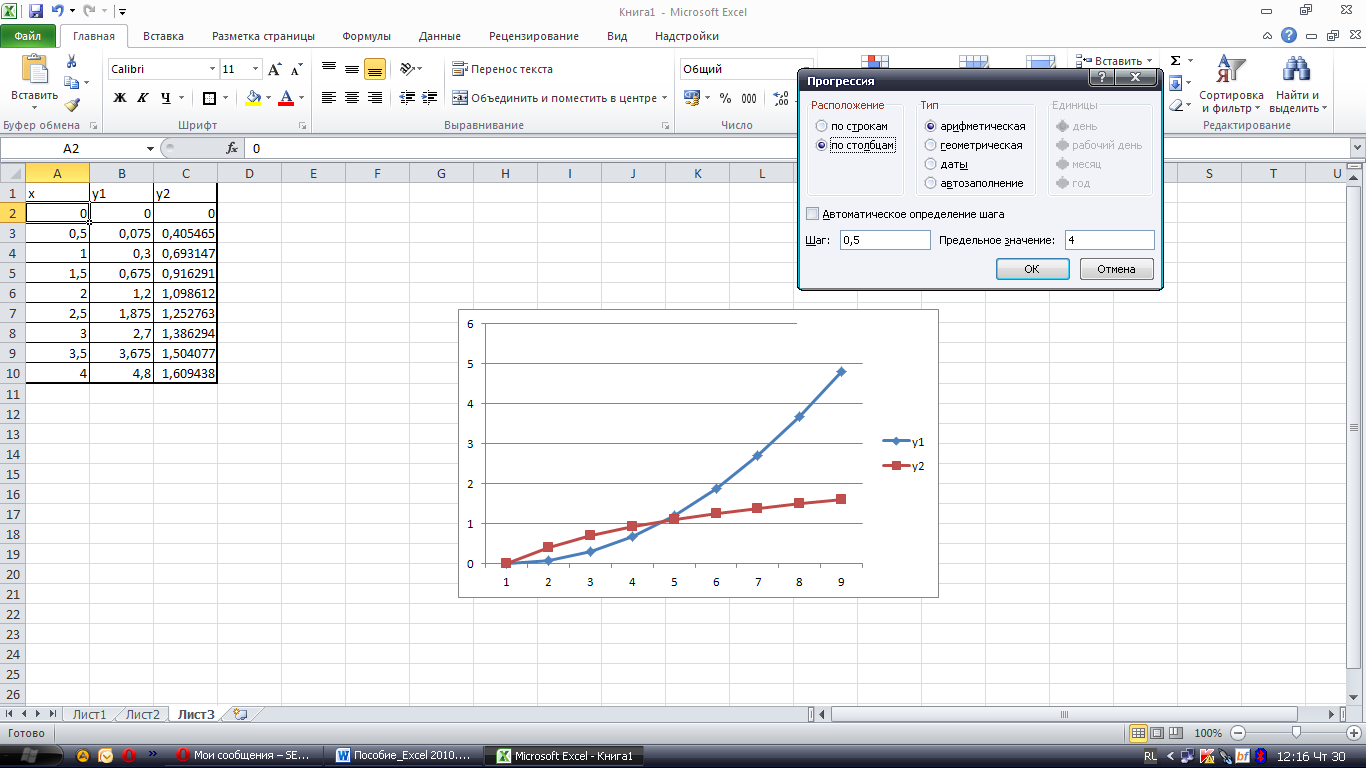

Заполните столбец x значениями от -4 до 2 с шагом 0,5 используя кнопку Заполнить группы Редактирование вкладки Главная (рисунок 60).
Рисунок 60 – Задание параметров прогрессии

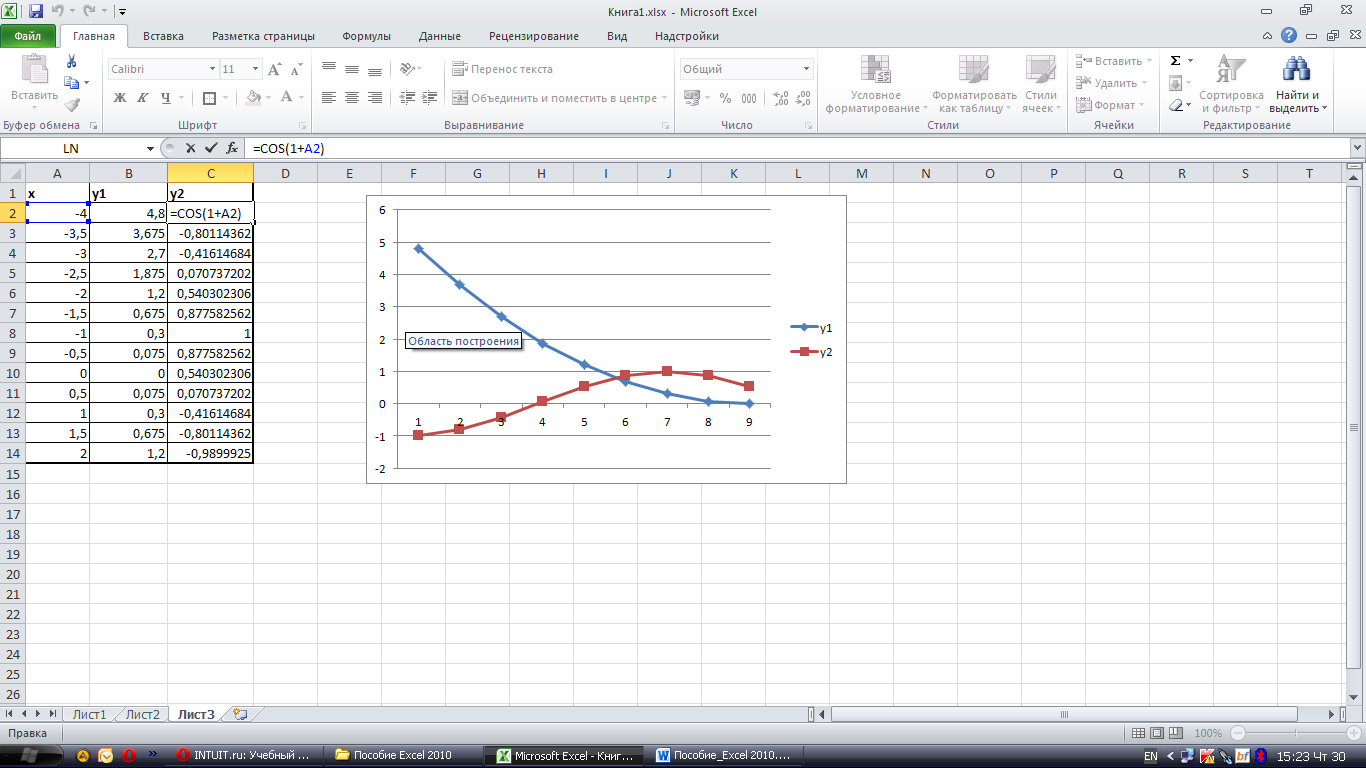

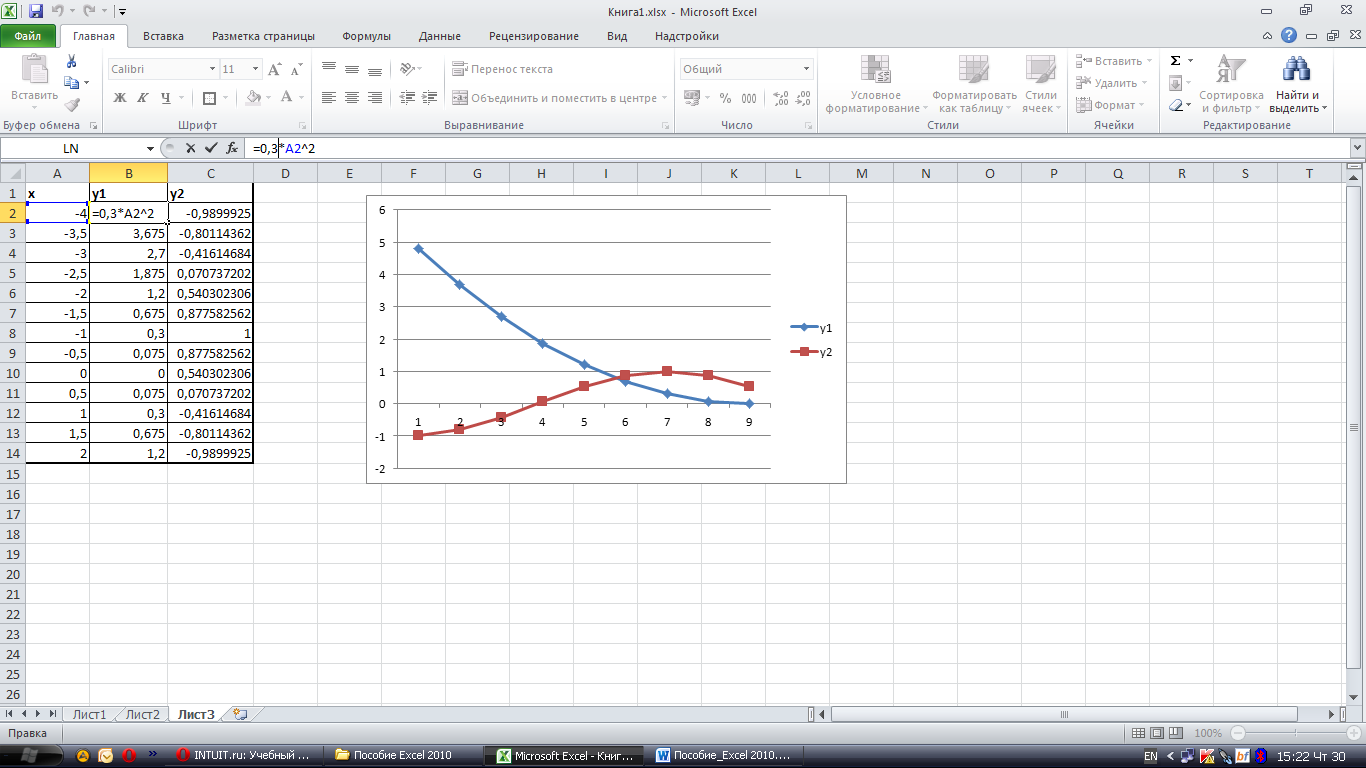

Для расчета значений y1 и y2 введите формулы (рисунок 61).
Рисунок 61 – Ввод формул для расчета значений y1, y2
4 С помощью маркера заполнения заполните формулами столбцы y1 и y2.
5 Для построения графика выделите столбцы значений y1 и y2, нажмите кнопку Создать диаграмму группы Диаграммы вкладки Вставка.

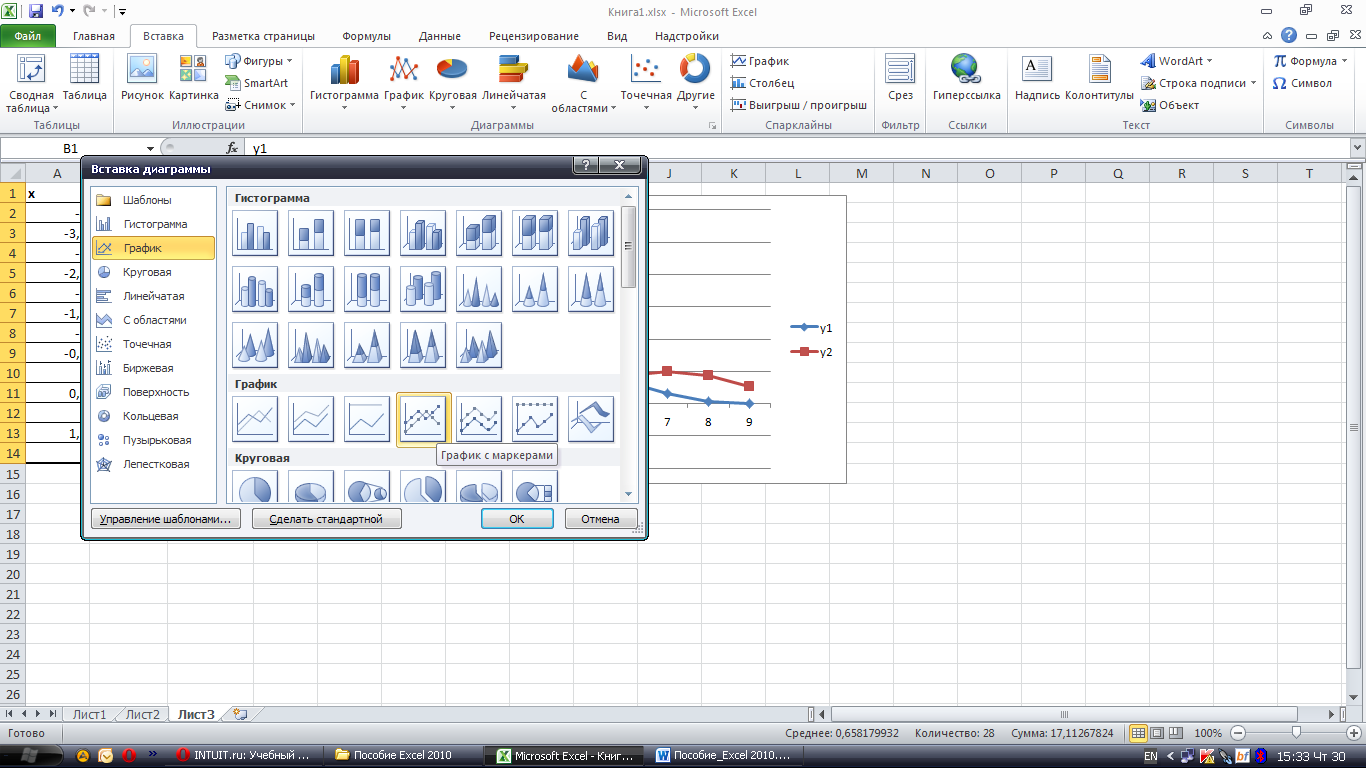

6 В окне Вставка диаграммы выберите тип диаграммы – График, разновидность – График с маркерами (рисунок 62).
Рисунок 62 – Окно Вставка диаграммы

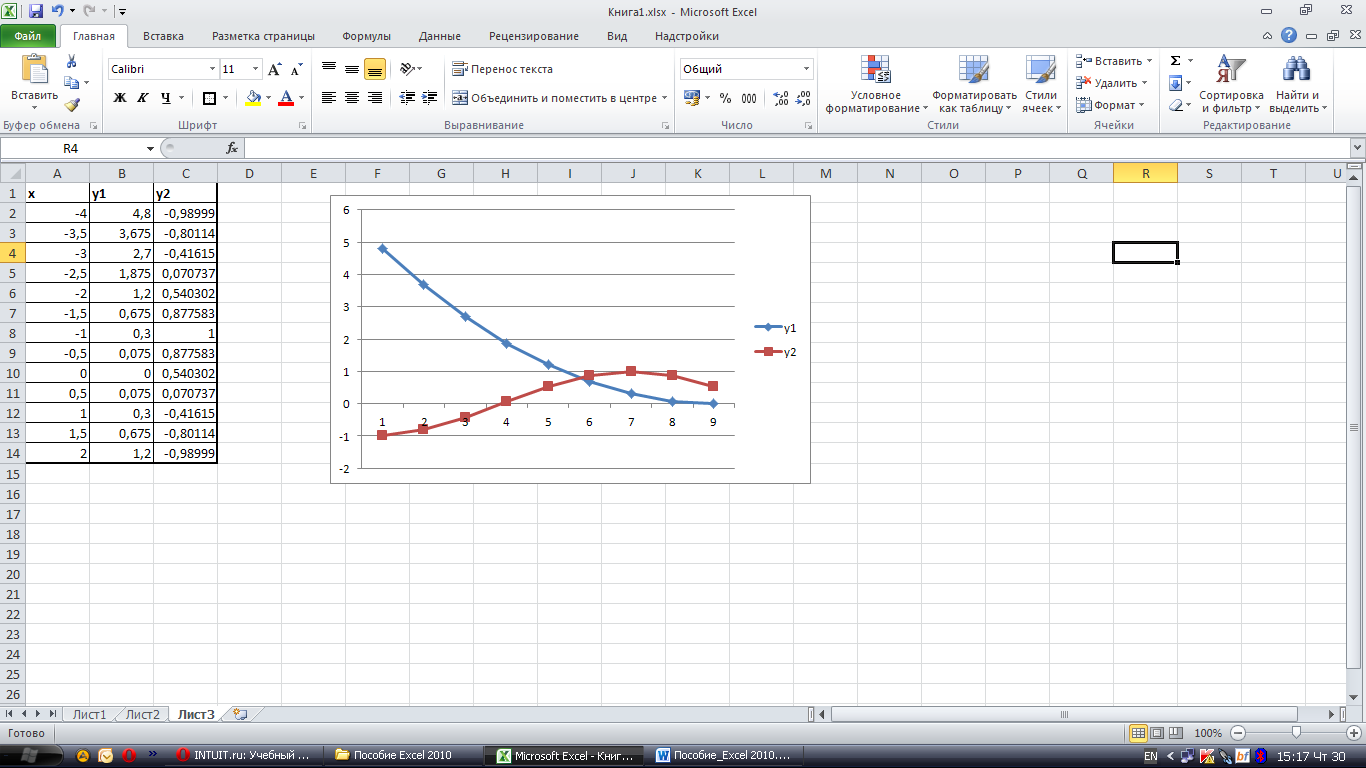

Построенные графики будут иметь следующий вид (рисунок 63).

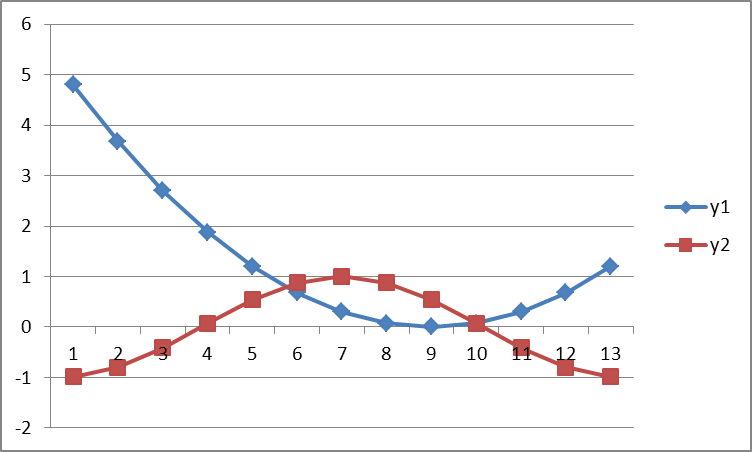

Рисунок 63 – Построенные графики y1 и y2

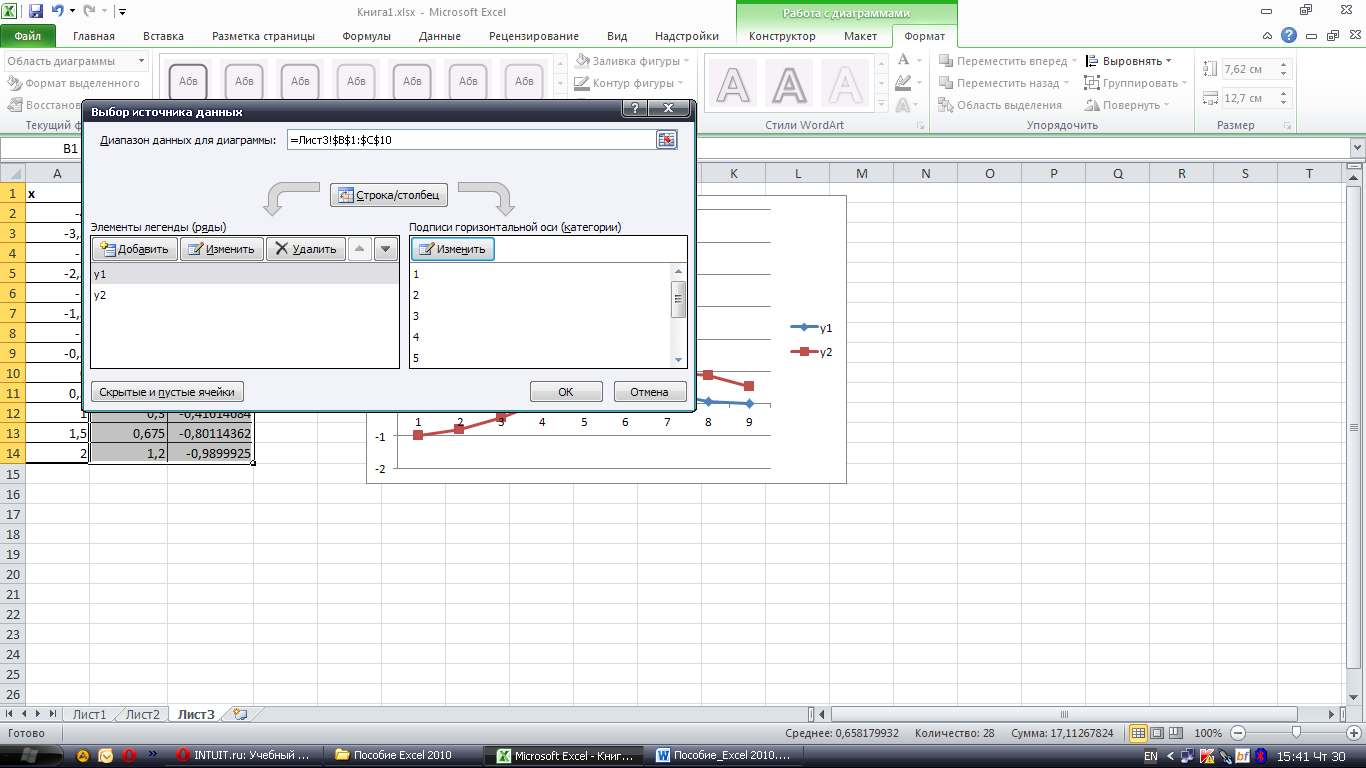

В построенной диаграмме подписи по оси x не соответствуют указанным в задании – от -4 до2. Чтобы отредактировать их, щелкните правой кнопкой мыши по области диаграммы и воспользуйтесь командой Выбрать данные…Откроется окно Выбор источника данных (рисунок 64).
Рисунок 64 – Окно Выбор источника данных
Нажмите на кнопку Изменить (подписи горизонтальной оси) – ОК.
В окне Подписи оси заполните Диапазон подписей оси (рисунок 65), выделив ячейки А2:А14.
Рисунок 65 – Выбор диапазона подписей оси

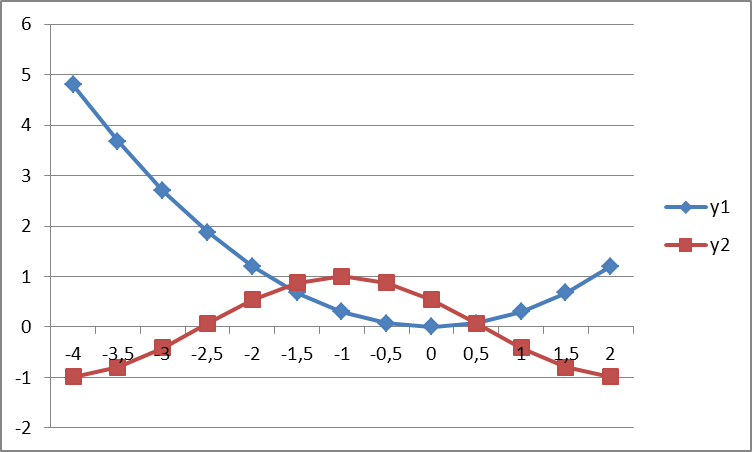

Рисунок 66 – Графики y1 и y2 с отредактированными подписями оси х
На полученном графике (рисунок 66) ось y пересекает горизонтальную ось в точке - 4,5. Чтобы переместить ось y, подведите к оси х указатель мыши и в контекстном меню выберите команду Формат оси. Установите следующие параметры оси: вертикальная ось пересекает …- в категории с номером 9. Получим графики функций как показано на рисунке 67.
Рисунок 67 – Графики функций с перемещенной вертикальной осью
