Лекция 3. Напряжение и чх некоторых каскадов.

Практическая промежуточная частота обеспечивает селективность по соседнему каналу приема

Преобразование 2-го порядка наиболее энергетически выгодно.

Нужно выбрать частоту гетеродина

f₂₁ =101 МГц

В результате работы ПЧ образуется в супергетеродинном приемнике зеркальный канал приема, который расположен на расстоянии 2f_ПЧ от частоты основного приема f₀ в сторону частоты гетеродина.

Рассмотрим прямой канал приема.

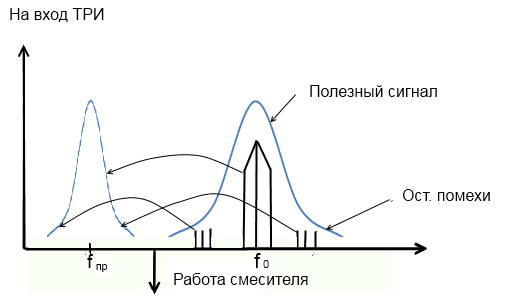

Если n=0, m=1 ,то получим прямой канал приема, то есть прохождение сигнала через тракт радиочастоты и преобразование частоты на частоте, равной f_пр. Прямой канал приема соответствует преобразованию первого порядка. Гетеродин в преобразовании не участвует _.

Зеркальный канал и прямой канал являются вредными (побочными) каналами приема. Зеркальный канал находится достаточно близко по частоте.

Вопрос выбора ПЧ не однозначен. С одной стороны значение ПЧ нужно взять высоким для первой селективности приемника по зеркальному каналу приема, с другой, значение ПЧ выгоднее уменьшать для получения более узкой полосы пропускания приемника.

Если стоит задача принимать узкополосные сигналы на ВЧ, когда есть высокие требования к селективности по зеркальному каналу, выбирают схему с двоичным преобразованием частоты.

Первое преобразование обеспечивает селективность по зеркальному каналу приема, второе – по соседнему каналу приема.

Блок-схема супергетеродинного приёмника с двоичным преобразованием частоты:

Перестраивается только тракт радиочастоты

f_пч =±mf₂+nf_с

Частота гетеродина перестраивается для приема желаемого канала

f₂₌(f_пч-nf_c)/m

ТПЧ1 обеспечивает селективность по прямому и зеркальному каналам приема. Полоса пропускания f_пч1 в приемнике с двойным преобразованием может быть существенно больше полосы принимаемого сигнала.

ТПЧ2 – обеспечивает селективность по соседнему каналу приема. Обеспечивает основное усиление в приемнике. Полоса пропускания f_пч2 должна быть согласована с полосой принимаемого сигнала.

В супергетеродинных приемниках основное детекторное усиление происходит после фильтра основной селекции.

Фильтром основной селекции в приемнике с одним преобразованием частоты является фильтр промежуточной частоты; в приемнике с двумя преобразованиями частоты самый узкий фильтр - ФПЧ2.

Номинал первой промежуточной частоты может быть ниже диапазона рабочей частоты и выше. Если номинал первой промежуточной частоты выше диапазона рабочей частоты, то такой приемник называется инфрадинный.

При выборе промежуточной частоты нужно проводить анализ выбора способа частотообразования на предмет попадания в диапазон рабочих частот и на частоту ПЧ. Продукты преобразования высших порядков также образуют побочный канал приема, но с меньшим коэффициентом преобразования смесителя.

При разработке приемника с двойным преобразованием частоты всегда образуются комбинационные частоты. Чтобы они не попадали в диапазон рабочих частот и ПЧ1, ПЧ2 необходим анализ.
