Атрибуты процесса имитационного моделирования
Атрибуты процесса имитационного моделирования определяют условия и поведение процесса как единого целого. Атрибуты, задаваемые на уровне процесса, будут иметь преимущество над глобальными и локальными установочными параметрами. Например, можно изменить параметры процесса имитационного моделирования, если необходимо запустить имитационное моделирование с конкретными входными данными, которые не должны распространяться на любое другое имитационное моделирование.
Для установки значений атрибутов процесса имитационного моделирования:
Выполните двойной щелчок на необходимом наборе параметров имитационного моделирования, чтобы открыть его в Simulation editor (редактор имитационного моделирования).
Для просмотра атрибутов процесса, необходимо убедиться, что выбран именно процесс, а не операцию процесса. Для выбора процесса как единого целого, а не его операции, выполните щелчок в любом месте диаграммы.
В виде Attributes (атрибуты), выберите вкладку соответствующего атрибута и изменит е значения на необходимые. В качестве примера рассмотрите рисунок 4.
Для сохранения внесенных изменений выберите File > Save.
Рисунок 4. Параметры процесса имитационного моделирования
Измененные атрибуты будут применены только к текущему набору параметров имитационного моделирования. Если создается новый набор параметров имитационного моделирования, то, как было сказано выше, он будет наследовать значения локальных и глобальных параметров, а не измененные атрибуты процесса моделирования.
Для получения более подробной информации по параметрам атрибутов процесса обратитесь к интерактивной справочной системе.
Результаты имитационного моделирования
Имитационное моделирование предоставляет два вида информации о процессах:
Статистику имитационного моделирования
Создается во время имитационного моделирования.
Терминология
Сессия имитационного моделирования представляет мгновенный снимок процесса в какой-то момент времени. Каждый сеанс имитационного моделирования создает набор результатов, которые сохраняются в базе данных и отображаются узлом результата в наборе параметров имитационного моделирования в Project Tree (Дерево проектов).
Каждый прогон процесса называется частным случаем процесса. Каждый частный случай процесса отображает определенную выполняемую ветвь или условие, и вероятность того, что будет выбрана одна ветвь, а не другая, определяется при помощи вероятностей. В итоге, каждая активная задача в частном случае процесса называется Частным случаем задачи.
Настройки статистики и результатов имитационного моделирования
Получить доступ к настройкам имитационного моделирования можно при помощи иконки () в раскрывающемся меню >Setting в верхнем правом углу панели управления имитационного моделирования, как показано на рисунке 6.

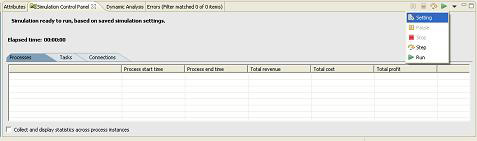

Рисунок 6. Меню настроек статистики и результатов имитационного моделирования
Можно включить или отключить сбор статистики и результатов, и указать число отображаемых процессов. Можно отключить анимацию имитационного моделирования, что позволяет увеличить скорость моделирования. Если анимация активна, то при помощи ползунка Speed (скорость) можно настроить скорость анимации, как показано на рисунке 7. И, наконец, есть возможность сохранения окончательных результатов.

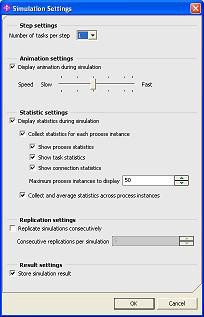

Рисунок 7. Настройки статистики и результатов имитационного моделирования
Статистика имитационного моделирования предоставляет подробное описание процесса, как единого целого, отдельных задач и связей в процессе. Выберите закладки Processes (процессы), Tasks (задачи) и Connections (связи) для просмотра информации, собранной для имитационного моделирования, как показано на рисунках 8-10.
Выберите Processes (процессы) для просмотра информации относительно имитированного процесса, включая время инициирования, доходы, затраты, и прибыль.

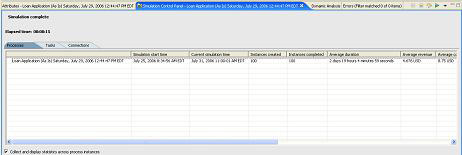

Рисунок 8. Статистика имитационного моделирования - процессы
Выберите Tasks (задачи) Для просмотра статистики относительно задач, выполняемых в рамках процесса, включая, текущее число активных частных случаев каждой задачи, совокупные затраты, доходы, и прибыль для каждой задачи. Для каждого маркера, прошедшего через процесс, отображается отдельная строка информации.

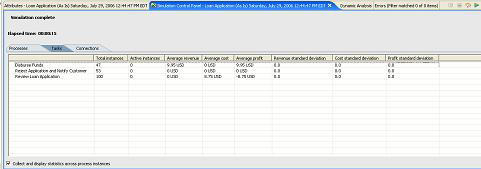

Рисунок 9. Статистика имитационного моделирования – задачи
Выберите Connections (связи) Для просмотра числа маркеров, переданных через каждую операцию процесса.
Рисунок 10. Статистика имитационного моделирования - связи
По мере выполнения имитационного моделирования данная информация постоянно обновляется. Можно выбрать показ статистики отдельных случаев процесса или общей статистики всех случаев процесса. При отображении общей статистики будут показаны средние значения для таких пунктов, как затраты и длительность, и стандартные отклонения для каждого среднего значения.
При выполнении имитационного моделирования инструментальное средство хранит его результаты в базе данных и добавляет узел его результатов в Project Tree (Дерево проектов) в виде дочернего элемента набора параметров имитационного моделирования. При выполнении нескольких последовательных репликаций имитационного моделирования каждая репликация создает свой собственный узел результатов имитационного моделирования.
Результаты имитационного моделирования можно использовать для выполнения динамического анализа имитационного моделирования или сравнительного динамического анализа двух случаев имитационного моделирования. Данный вопрос будет освещен в четвертой части данной серии руководств.
