1.1.6. Инструментальные конусы

В машиностроении наибольшее распространение получили

ин­струментальные конусы (рис. 26), которые применяют для кони­ческих хвостовиков режущего инструмента, конических отверстий шпинделей станков, конических поверхностей переходных втулок или станочных оправок различного назначения.

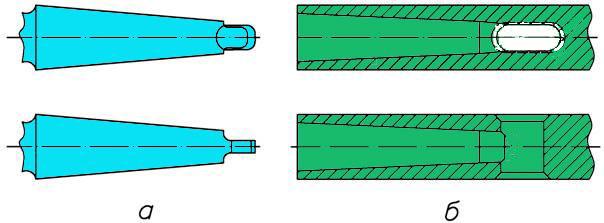

Рис.26. Инструментальные конусы:

а – наружные конусы с лапкой; б - внутренние конусы с лапкой

К инструментальным конусам относят конусы метрические и конусы Морзе, основные размеры которых представлены в ГОСТ 25557-82.

Метрические конусы имеют постоянную конусность С = 1 : 20.

Они называются по размеру большого диаметра соединения в мм, которым по конструкции соединения всегда является больший диа­метр конического отверстия D (4; 6; 80; 100; 120; 160 и 200).

Конусы Морзе разработаны очень давно и имеют самое широкое распространение для инструментов в станках и станочных приспо­соблениях. Их конусность незначительно колеблется около С= 1 : 20, что соответствует колебаниям угла конуса от 2°51'26" до 3°00'53". Конусам Морзе условно присвоены номера 0; 1; 2; 3; 4; 5; 6, кото­рые не связаны с их линейными размерами. Больший диаметр ко­нического отверстия D растет от конуса 0 (D = 9,045 мм) к кону­су 6 (D = 63,348 мм).

ГОСТ 9953-82 устанавливает размеры и обозначения укоро­ченных конусов Морзе, например В 32.

В ГОСТ 25557-82 и ГОСТ 9953-82 указаны размеры всех эле­ментов метрических конусов и конусов Морзе, позволяющие в технической документации и на чертежах ограничиваться только их условным обозначением.

Допуски, методы и средства контроля инструментальных кону­сов приведены в ГОСТ 2848-75. Точность указанных конусов очень высокая: от АТ4 до АТ8.

Обозначение инструментального конуса содержит его название,

степень точности углового размера и номер ГОСТ:

Метр. 120 АТ8 ГОСТ 25557-82;

Морзе 3 АТ7 ГОСТ 25557-82;

Морзе В16 АТ6 ГОСТ 9953-82.

Контрольные вопросы:

1. Какие параметры установлены для конусов и конических соединений?

2. Что называется допуском угла и как его обозначают?

3. Какие установлены допуски для конусов?

4. Чем характеризуется коническое соединение?

5. Сколько существует способов фиксации конических соединений?

6. Сколько степеней точности установлено для угловых размеров?

7. Как обозначается допуск угла заданной степени точности?

8. Какие размеры для определения величины и формы конуса наносят на чертежах?

9. Как обозначаются предельные отклонения и допуски размеров ко­нусов на рабочих чертежах?

10. Как обозначаются размеры и посадки конических соединений на сборочных чертежах?
