1.1.4. Посадки конических соединений

Коническое соединение характеризуется конической посадкой и базорасстоянием этого соединения. Для конических соединений ус­тановлены посадки с натягом, зазором и переходные. Величина получаемого зазора или натяга определяется разностью диаметров внутреннего и наружного конусов в их поперечных сечениях, со­вмещаемых после фиксации взаимного осевого положения сопря­гаемых деталей.

Существует несколько способов фиксации взаимного осевого по­ложения наружного и внутреннего конусов в самом соединении:

совмещением конструктивных элементов сопрягаемых конусов, когда детали при сборке продвигают до соприкосновения соответствую­щих базовых плоскостей; при этом способе фиксации возможно получение посадок с зазором, переходных и с натягом (рис. 10);

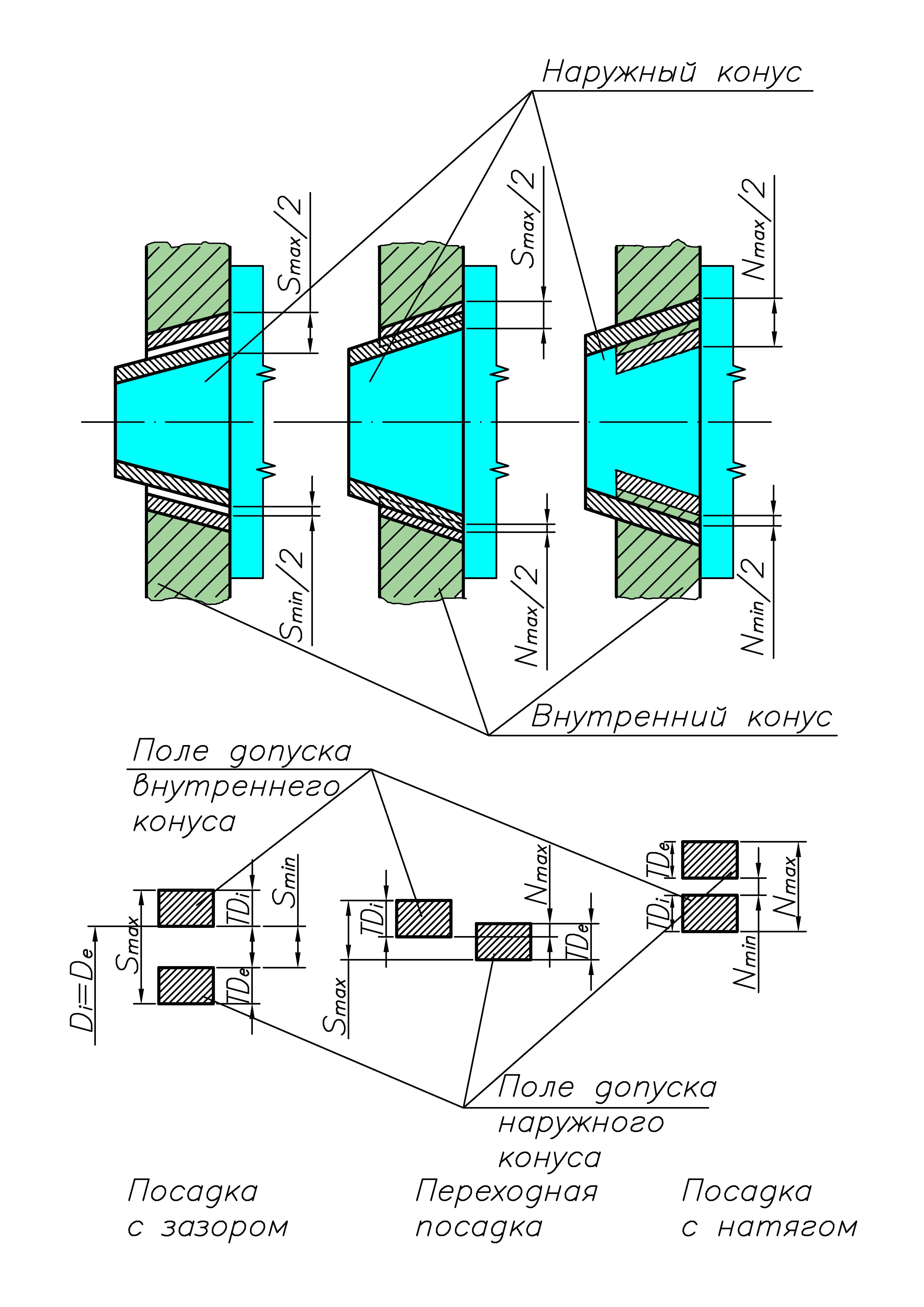

Рис. 10. Посадки с фиксацией путем совмещения конструктивных элементов

установлением между базовыми плоскостями сопряженных кону­сов предписанного базорасстоянuя Z_pf при этом способе фиксации возможно получение посадок с зазором, переходных и с натягом (рис. 11);

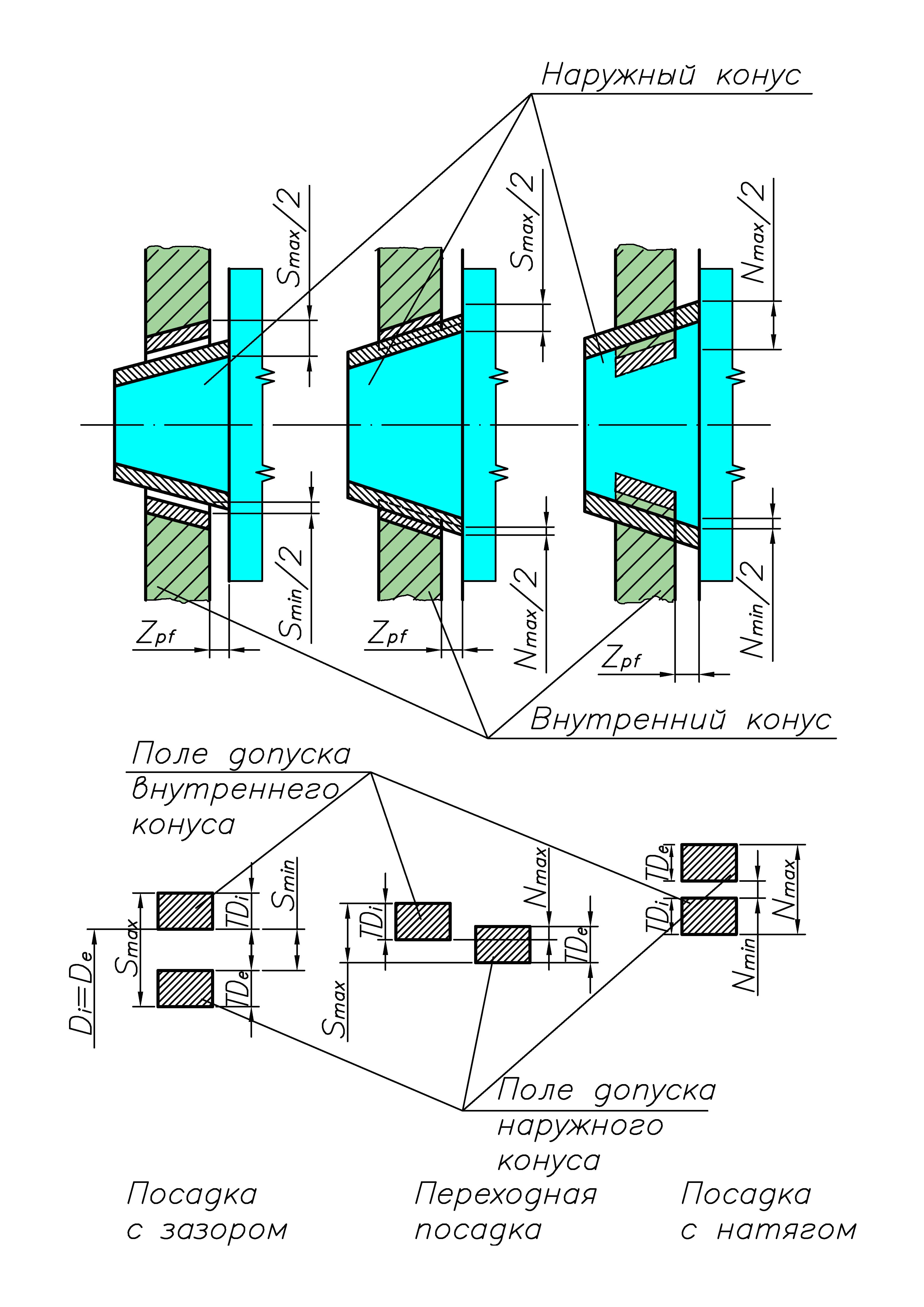

Рис. 11.Посадки с фиксацией по заданному базорасстоянию Z_pf

oceвым смещением сопрягаемых конусов на заданную величину Е_a от их начального положения, за которое принимают положение в момент фактического соприкосновения данной пары конусов; последующий отвод конусов образует посадки с зазором (рис.12);

Рис. 12

дополнительное сближение под усилением запрессовки - посадки с натягом (рис. 13);

Рис. 13

фиксацией положения конических деталей соединения по моменту достижения при запрессовке заданного усилия F_s; при этом способе фиксации возможно получение посадок с натягом (рис. 14);

Рис. 14

В посадках, полученных при фиксации конусов в соединении по конструктивным элементам или заданному базорасстоянию Z_pf, предпочтительно использование допуска T_D диаметра конуса в любом сечении, так как обеспечивает наиболее простой и быст­рый контроль отдельных конусов по двум диаметрам на заданном расстоянии, от предельных отклонений которых зависят величи­ны зазоров или натягов в посадках.

В посадках, полученных при фиксации конусов от их начального положения или по заданному усилию запрессовки предпочтительно раздельное нормирование каждого вида допусков: допуска АТ угла конуса, допуска Т_Ds диаметра конуса в заданном сечении, допуска T_FR круглости и допуска T_FL прямолинейности образующей конуса, так как величины зазоров или натягов определяются в основном условиями сборки. На неравномерность зазоров или натягов и на длину контакта оказывают влияние только допуски угла и формы конуса, а допуски диаметра влияют на базорасстояние соединения.

Все положения и закономерности ЕСДП для гладких цилинд­рических поверхностей распространяются и на диаметры наруж­ных и внутренних конусов. ГОСТ 25307-82 отбирает поля допус­ков предпочтительного применения, предельные отклонения ко­торых определяются по ГОСТ 25347-82 как для диаметра в любом сечении, так и для диаметра в заданном сечении конуса.

Выбор полей допусков производится с учетом способа фикса­ции взаимного осевого положения сопрягаемых деталей:

в посадках с фиксацией по конструктивным элементам или по заданному базорасстоянию следует применять поля допусков не грубее 9-го квалитета для внутренних конусов с основным откло­нением Н, для наружных конусов - с любым из основных откло­нений d, е, f, g, h, j_s, k, m, n, р, r, s, t, u, x, z;

в посадках с фиксацией по заданному смещению сопрягаемыx конусов от начального положения или по заданному усилию запрессовки надо применять поля допусков от 8-го до 12-го квалитетов: для внутренних конусов - с основными отклонениями Н (предпочтительно), j_s или N; для наружных конусов - с основными отклонениями h, j_s, или k.

Рекомендуется в посадках сочетать поля допусков одного квалитета, но в обоснованных случаях разрешается повышать точность наружного конуса не более чем на два квалитета.
