Полная длина пружины.
В расчете пружин сжатия не учитывается действие верхнего и нижнего витков, т.к. они срезаны.
Рассечем мысленно пружину плоскостью, проходящей через ось пружины, и отбросим ее нижнюю часть.

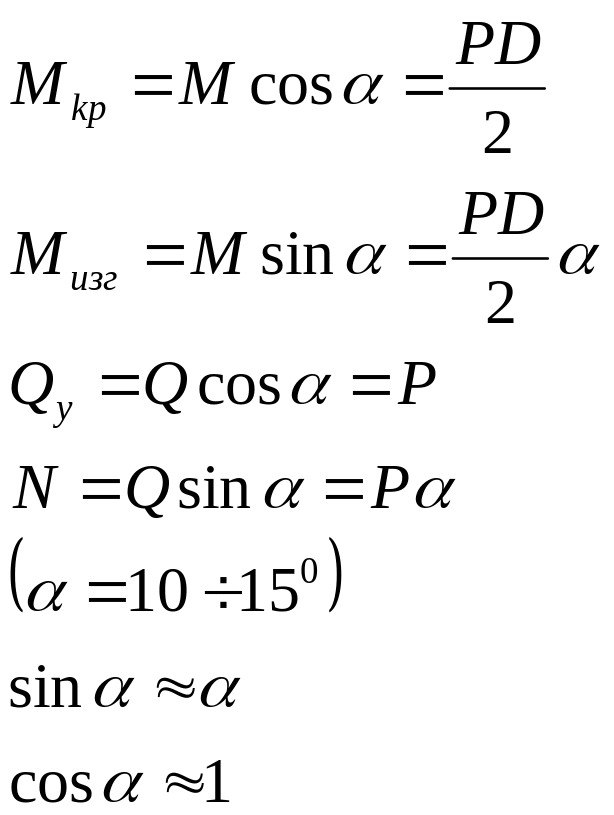

Действие отброшенной части заменим равнодействующей силой, которая при параллельном переносе может быть заменена силой и моментом.
Определим напряжения, возникающие в сечении прутка.
Следовательно,
при определении суммарных напряжений
можно пренебречь
,

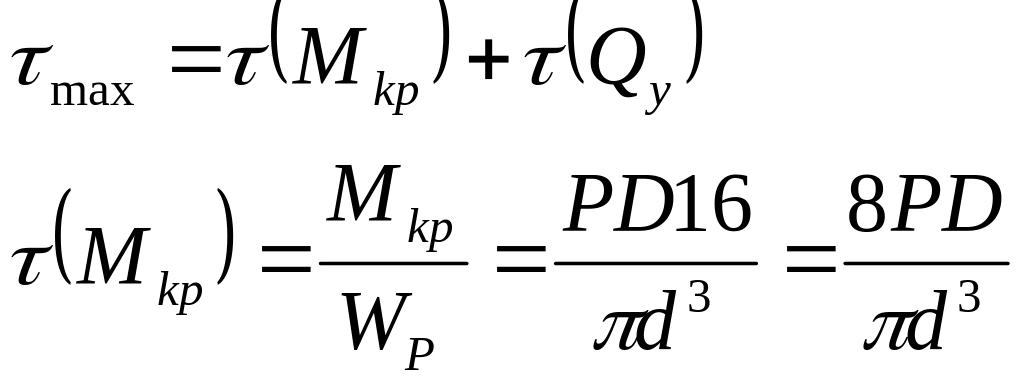

таким образом в сечении прутка возникают
касательные напряжения от крутящего
момента и от поперечной силы.
Поперечная сила Qy создает в сечении прутка срез напряжения, от которого по всей площади поперечного сечения прутка распределен равномерно.
Таким образом, показано, что пружина растяжения-сжатия в основном работает на кручение.
Определение перемещения в пружине растяжения-сжатия.
Для этого воспользуемся интегралом Мора:
