Тема 5: Деформационные швы и сопряжение моста с насыпью
Назначение и виды деформационных швов
Под воздействием колебаний температуры воздуха и временных нагрузок торцы разрезных и неразрезных пролетных строений получают перемещения. Для обеспечения свободы этих перемещений проезжую часть разделяют поперечными швами, которые называют деформационными. В разрезных пролетных строениях деформационные швы располагают над промежуточными опорами между торцами смежных пролетных строений. Кроме того, их также размещают в местах примыкания пролетных строений к шкафным стенкам устоев. В температурно-неразрезных и неразрезных пролетных строениях представляется возможным обойтись одним деформационным швом.
Конструкция деформационных швов должна быть водо- и грязе-непроницаемой, и обеспечивать перемещения в заданном диапазоне изменения температуры воздуха. Конструкция деформационного шва влияет на внешний вид покрытия проезжей части, комфортабельность и безопасность движения по мосту, на срок службы моста.
Деформационные швы по внешнему виду и характеру работы подразделяют на закрытые, заполненные и перекрытые.
Конструкция закрытого деформационного шва (рис.5.1).

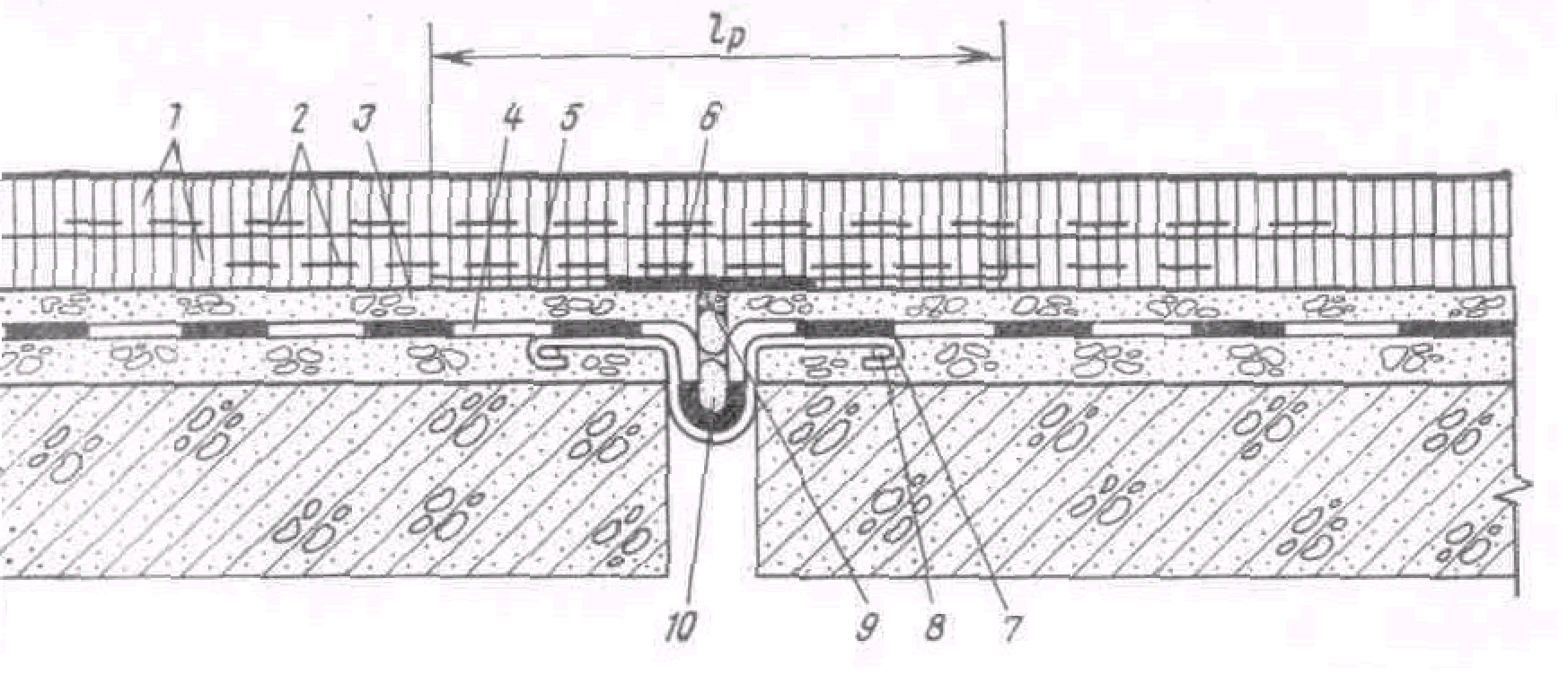

Рис.5.1.Элементы закрытого деформационного шва: 1-покрытие; 2- армирующая сетка; 3- защитный слой; 4- гидроизоляция; 5-отделяющая прокладка; 6-перекрытие зазора; 7- компенсатор; 8 –анкерный стержень; 9- мастика; 10 – пористый заполнитель.
Шов создается в следующем порядке:
1.В выравнивающий слой бетона в зоне шва укладывается компенсатор 7 из оцинкованной стали с анкерным стержнем 8 из круглой стали.
2.По всей верхней поверхности компенсатора укладывается гидроизоляция 4.
3.Полость в изогнутой части компенсатора заполняется упругим пористым заполнителем.
4.Над гидроизоляцией укладывается защитный слой 3 бетона. Над пористым заполнителем – мастика 9.
5.Осуществляется перекрытие 6 зазора над швом и укладка отделяющей прокладки 5 на длине 70- 80 см.Она обеспечивает распределение полного перемежения на этой длине без трещинообразования в асфальтобетоне.
6.Устраивается двухслойное асфальтобетонное покрытие 1, армированное над швом арматурной сеткой 2
Максимальная амплитуда допускаемых перемещений в швах закрытого типа в случае применения неармированного асфальтобетона составляет 10 мм, в случае армированного 15 мм .
Конструкция заполненных деформационных швов(рис. 5.2 и 5.3).
.
К швам заполненного типа относят конструкции с заполнением мастикой (рис. 5.2) или с резиновыми вкладышами-компенсаторами (рис. 5.3). В заполненных деформационных швах покрытие устраивают с зазором, который впоследствии заполняют упругим материалом (см. рис. 5.2). Его деформации обеспечивают перемещения торцов пролетных строений.

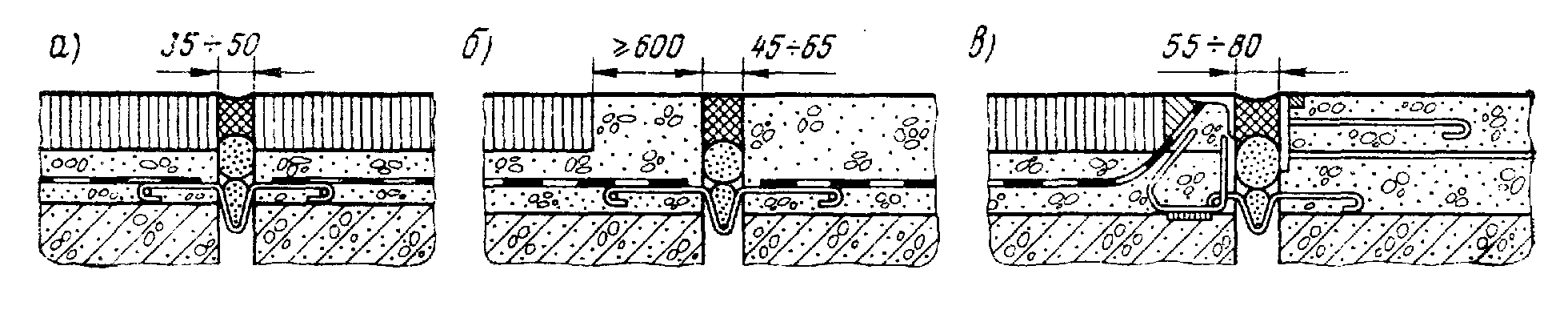

Рис.5.2.Деформационные швы с заполнением мастикой:
а- при асфальтобетонном покрытии; б- при цементобетонном покрытии с устройством бетонного прилива; в – варианты усиления кромки шва стальным окаймлением
Надежность работы этих швов зависит от материала заполнения и прочности кромок. При увеличении зазора создаются условия для разрушения кромок цементобетонных покрытий. В связи с этим кромки усиливают (рис. 5.2, в) стальными окаймлениями с надежной их анкеровкой. Перемещения, допускаемые на швы с заполнением мастиками, составляют при асфальтобетонном покрытии 12 мм, при цементобетонном—18 мм, при цементобетонном с окаймлением— 22 мм.
Деформационные швы с резиновыми компенсаторами (рис. 5.3, а) применяют при перемещениях до 30 мм в мостах и путепроводах I—V категорий и в городах. На дорогах I категории и в городах допускается устройство модульных швов с двумя рядами компенсаторов, обеспечивающих перемещения до 100 мм (рис. 5.3, б).

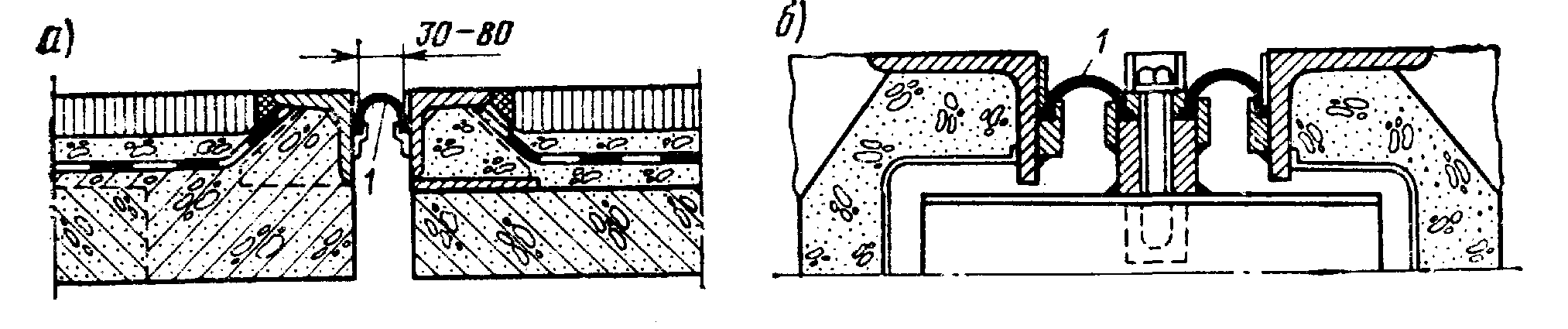

Рис. 5.3.Конструкции деформационных швов с резиновыми компенсаторами: а-с одним компенсатором К-8; б- с двумя компенсаторами К-8.
Деформационные швы с резиновыми компенсаторами применяют в районах с минимальной среднесуточной температурой воздуха выше температуры хрупкости резины (+5°С).
В настоящее время деформационные швы с резиновыми компенсаторами перестали применять в связи с выявившейся их невысокой долговечностью. Находят применение более совершенные конструкции заполненных швов, разрабатываемых российскими фирмами совместно с германской фирмой Maurer.
В перекрытых швах горизонтальные перемещения торцов пролетных строений обеспечиваются изменением положения элемента, перекрывающего зазор, относительно оси шва. Деформационные швы перекрытого типа применяют при перемещениях до 400 мм. Различают следующие их разновидности: с плоским скользящим листом (рис. 5.4, а), со скошенным скользящим листом (рис. 5.4, б), со скошенным «плавающим» скользящим листом (рис. 5.4, в), с консольной гребенчатой плитой (рис. 5.5, а) и со скользящей гребенчатой плитой (рис. 5.5, б).
Деформационный шов с плоским скользящим листом (см. рис. 5.4, а) состоит из окаймления 4 с ребрами жесткости 5 и хомутами, омоноличенного в незабетонированных участках плиты проезжей части, скользящего листа 1, опирающегося на резиновые прокладки 2 и прижатого пружиной 3, и водоотводного лотка 6. Скользящий лист на подвижном конце имеет скос для выдавливания грязи из зазора.

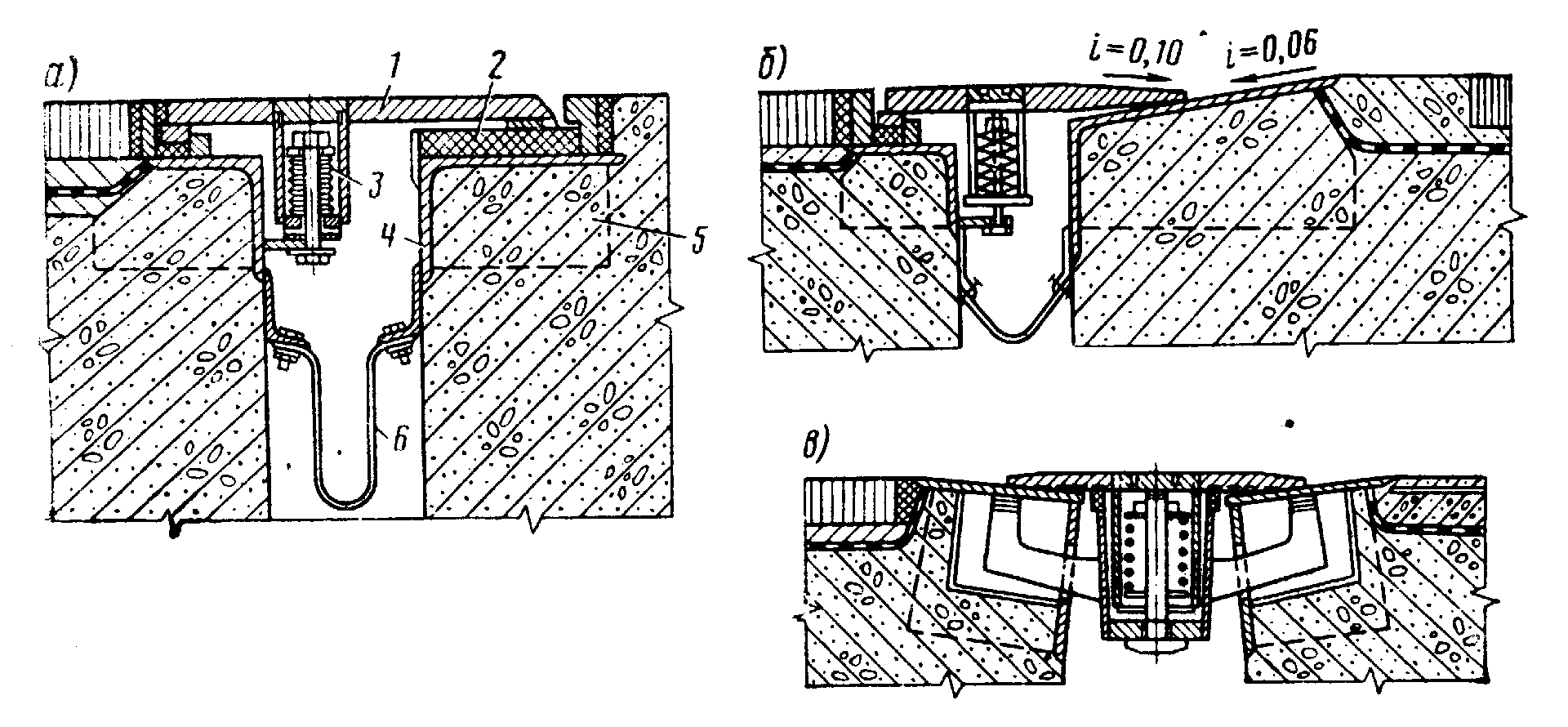

Рис. 5.4. Деформационные швы перекрытого типа:
а—с плоским скользящим листом; б — со скошенным скользящим листом; в — со скошенным «плавающим» скользящим листом; 1—скользящий лист; 2—резиновая прокладка;3 — пружина; 4 — окаймление кромки; 5 — ребро жесткости окаймления; 6 — водоотводный лоток
Пружины размещены в обойме, заполненной техническим вазелином.
Деформационные швы со скошенным скользящим листом (рис. 5.4, б) и с плавающим листом (рис. 5.4, в) обеспечивают более плавный въезд автомобилей на шов и перемещения до 300 мм.
Еще более плавный проезд по швам обеспечивают швы с гребенчатыми плитами (см. рис. 5.5), но предельное перемещение, обеспечиваемое ими, составляет 250 мм.

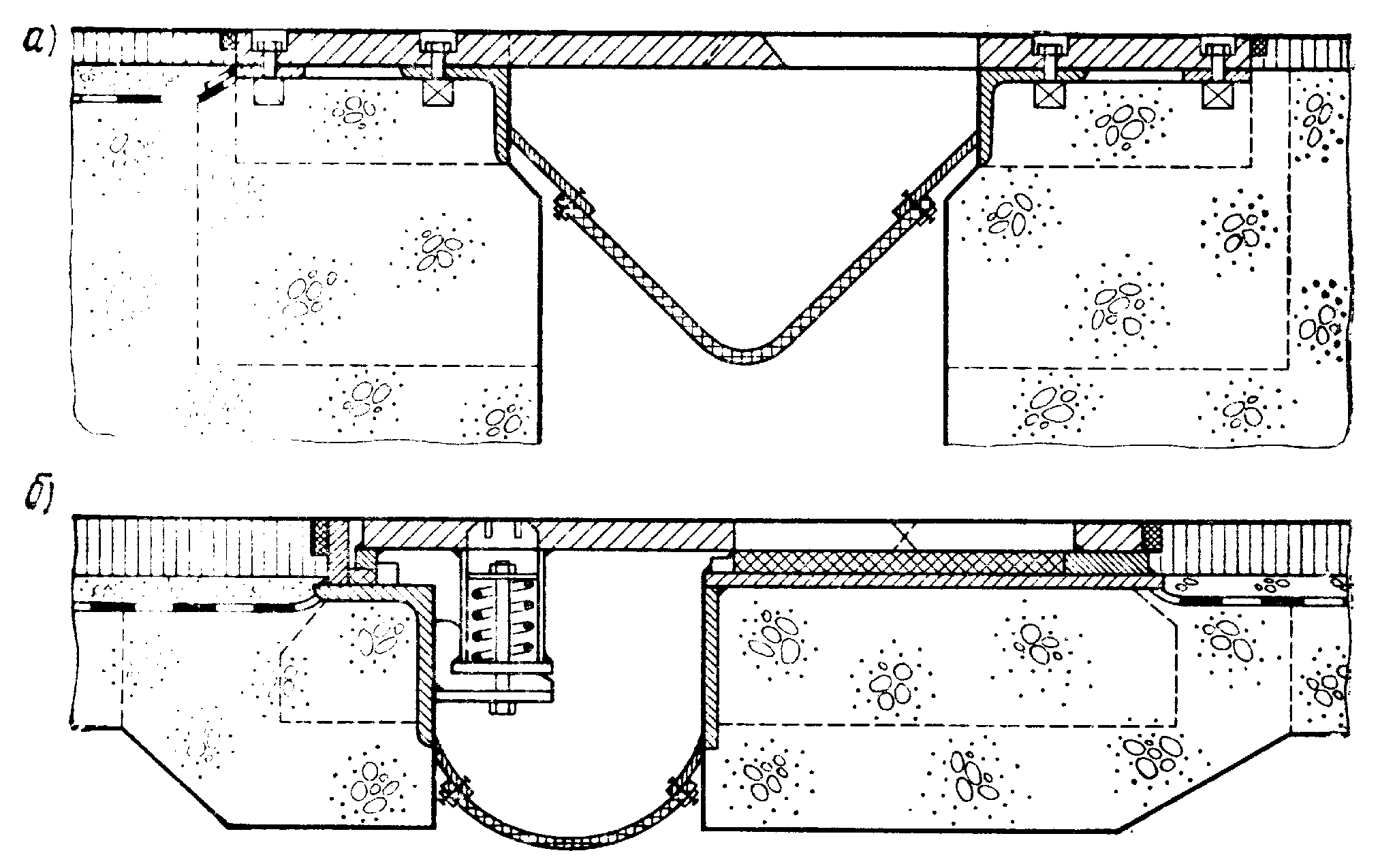

Рис. 5.5. Деформационные швы с гребенчатыми плитами:
а- консольного типа; б-скользящего типа.
При перемещениях более 300 мм применяют более сложные конструкции швов откатного типа.
В последние годы эти деформационные швы перестали использовать в связи с расширением использования универсальных деформационных швов фирмы Maurer.
Деформационные швы являются дорогостоящими и сложными элементами мостового полотна. В связи с этим наметилась тенденция к сокращению их числа путем применения неразрезных и температурно-неразрезных пролетных строений, обеспечивающих лучшую плавность движения транспортных средств. В неразрезных мостах существует минимальное количество деформационных швов. Их устанавливают только между торцами пролетных строений и шкафными стенками устоев. Эти швы обеспечивают плавность въезда и съезда на мост и способствуют сопряжению моста с насыпью подходов.
