1) Опорные части стаканного типа(рис.4.1)
Опорная часть состоит из стальных круглых в плане опорной плиты 1 и обоймы 2 , в которой находится слой резины 3.

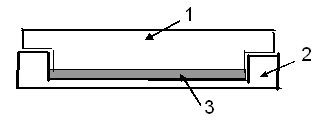

Рис.4.1.Элементы опорной части стаканного вида
Поперечные деформации резины в обойме полностью исключаются, что позволяет поднять её сопротивление до 1000 кгс/см2. Резиновая прокладка, заключенная в стальную обойму, ведет себя при больших давлениях как вязкая жидкость и допускает поворот в любом направлении как сферический шарнир.
Стаканные опорные части обеспечивают только угловые деформации, поэтому могут быть использованы в качестве неподвижных опорных частей. Они применяются в неразрезных пролетных строениях во всем возможном диапазоне пролетов, так как несущая их способность легко изменяется за счет изменения диаметра стальной обоймы.
2) Комбинированные опорные части(рис.4.2)
Включают в себя стаканную опорную часть для обеспечения угловых перемещений и элемент скольжения для обеспечения линейных перемещений.

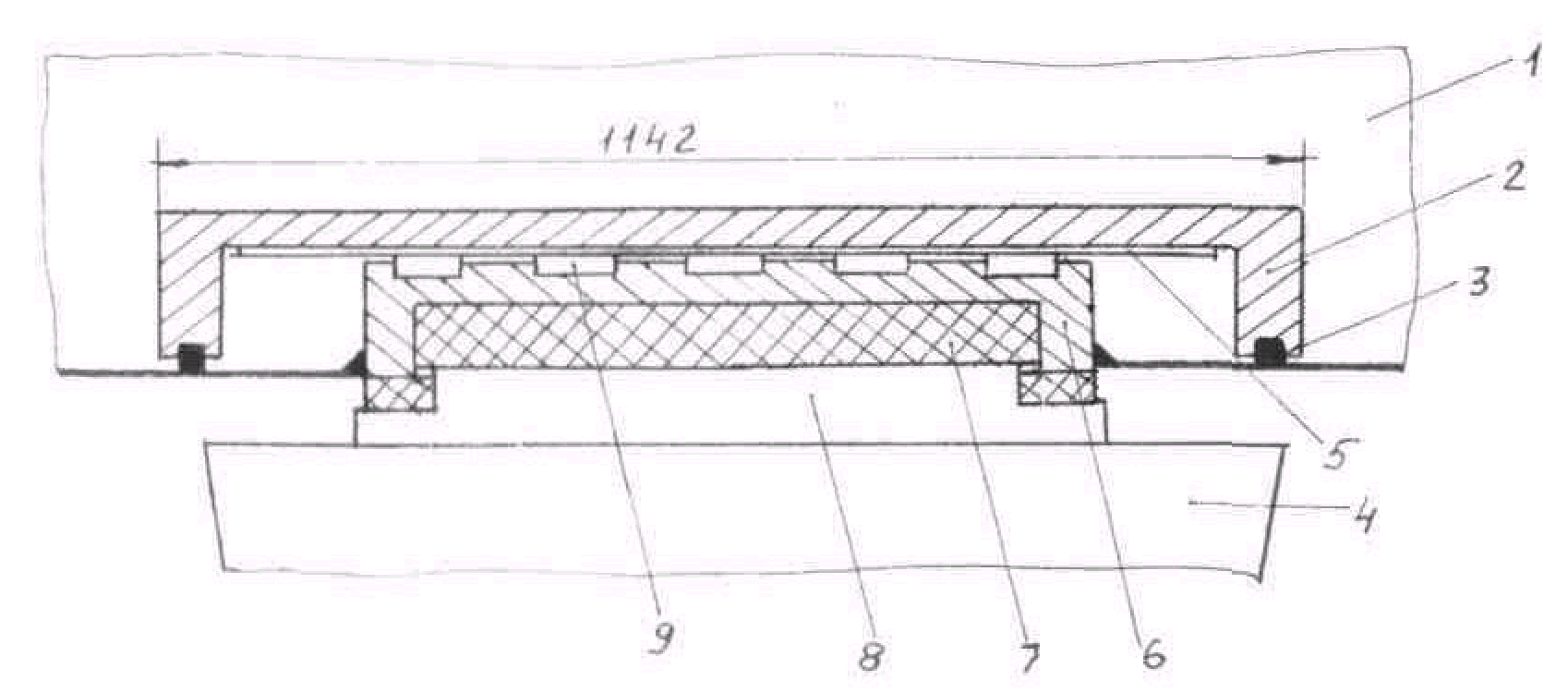

Рис.4.2.Элементы комбинированной опорной части: 1-пролетное стронние;2-стальная крышка; 3- резиновая уплотняющая прокладка; 4 – опора; 5 –полированный лист из нержавеющей стали; 6- стальная обойма; 7- резиновая прокладка: 8- стальная опорная плита: 9- фторопласт.
Состоит из нескольких элементов: стальной крышки, резиновой уплотняющей прокладки, полированного листа из нержавеющей стали, стаканной опорной части и фторопласта в кольцевых выточках стальной обоймы. Для обеспечения угловых перемещений может включать стальной балансир.
Отечественные
предприятия освоили также производство
нижеприведенных опорных частей для
неразрезных пролетных строений (рис.5.3
и 5.4)
Рис.4.3. Линейно подвижная стаканная опорная часть СОЧ- ЛП
-

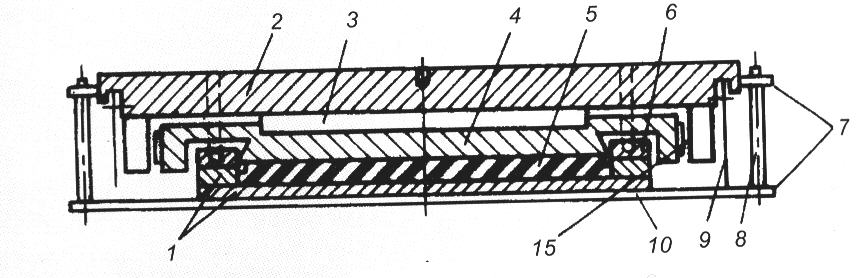

стакан; 2-скользящая плита; 3 –фторопластовый диск; 4 – крышка; 5- резиновый вкладыш; 6 –уплотнительные кольца; 7 – ушки для транспортировки; 8 – транспортные болты; 9- футляр; 10 –прокладная плита; 11 – пластмассовые болты; 15 – пара трения: фторопласт- полированная сталь

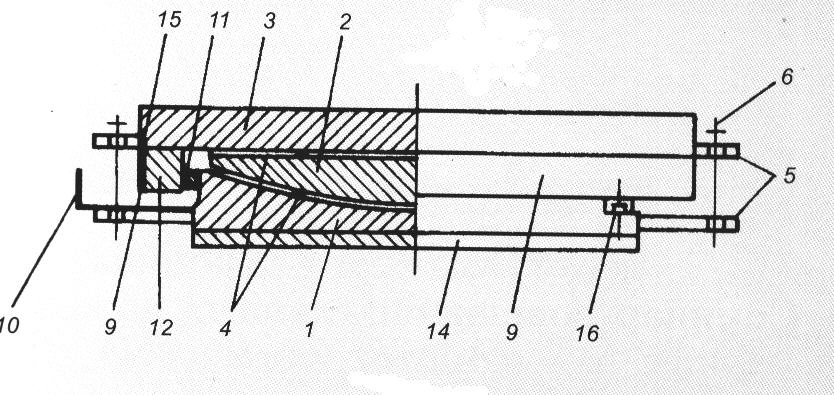

Рис.4.4. Конструкция шаровой сферической линейно- подвижной опорной части (ШСОЧ –ЛП): 1- нижний балансир;2 – верхний балансир( шаровой сегмент); 3-скользящая плита; 4 – фторопластовый диск; 5 – ушки для транспортировки; 6 – транспортный болт; 9 – футляр;10 – указатель перемещений; 11 –пара трения; 12 –направляющая; 14-прокладная плита; 15 – слезник; 16 – болты крепления нижнего балансира к плите.
Опорные части располагаются обычно на подферменнике, представляющем собой выступ на опоре в виде параллелепипеда, монолитно связанного с опорой и армированного сетками ненапрягаемой арматуры. Сетки усиливают прочность бетона при местном воздействии не него больших опорных реакций. Подферменники имеют ровную поверхность для размещения опорной части, передают опорную реакцию на опору. В плане их размеры должны превышать размеры опорной части в любом направлении не менее чем на 15 см, выступающие части должны иметь уклоны.
