2. Конструкция проезжей части мостов
Конструкция проезжей части в мостах средних пролетов зависит от типа несущих элементов пролетного строения и расстояния между ними.
Применяются следующие три типа конструкций проезжей части:
1) в виде железобетонной плиты или деревоплиты;
2) из поперечин и продольных рабочего и защитного настилов из досок;
3) из поперечных балок, прогонов, опирающихся на поперечные балки, поперечного рабочего и продольного защитного настилов.
Первый тип проезжей части применяется в пролетных строениях с клееными балками, второй — в пролетных строениях с дощато-гвоздевыми фермами, третий — в пролетных строениях с фермами Гау—Журавского, когда необходимо обеспечить узловую передачу нагрузки от проезжей части на фермы.
Железобетонная плита проезжей части обеспечивает хорошее распределение временной нагрузки между несущими элементами и защищает их от воздействия атмосферной влаги. Кроме того, она может быть жестко объединена с клееными балками, работать совместно с ними на общее действие нагрузки, значительно увеличивая несущую способность и жесткость пролетных строений. Плита обычно бетонируется на месте и объединяется с балками с помощью металлических выпусков, прикрепленных к балкам и входящих в тело плиты (pиc. 3).

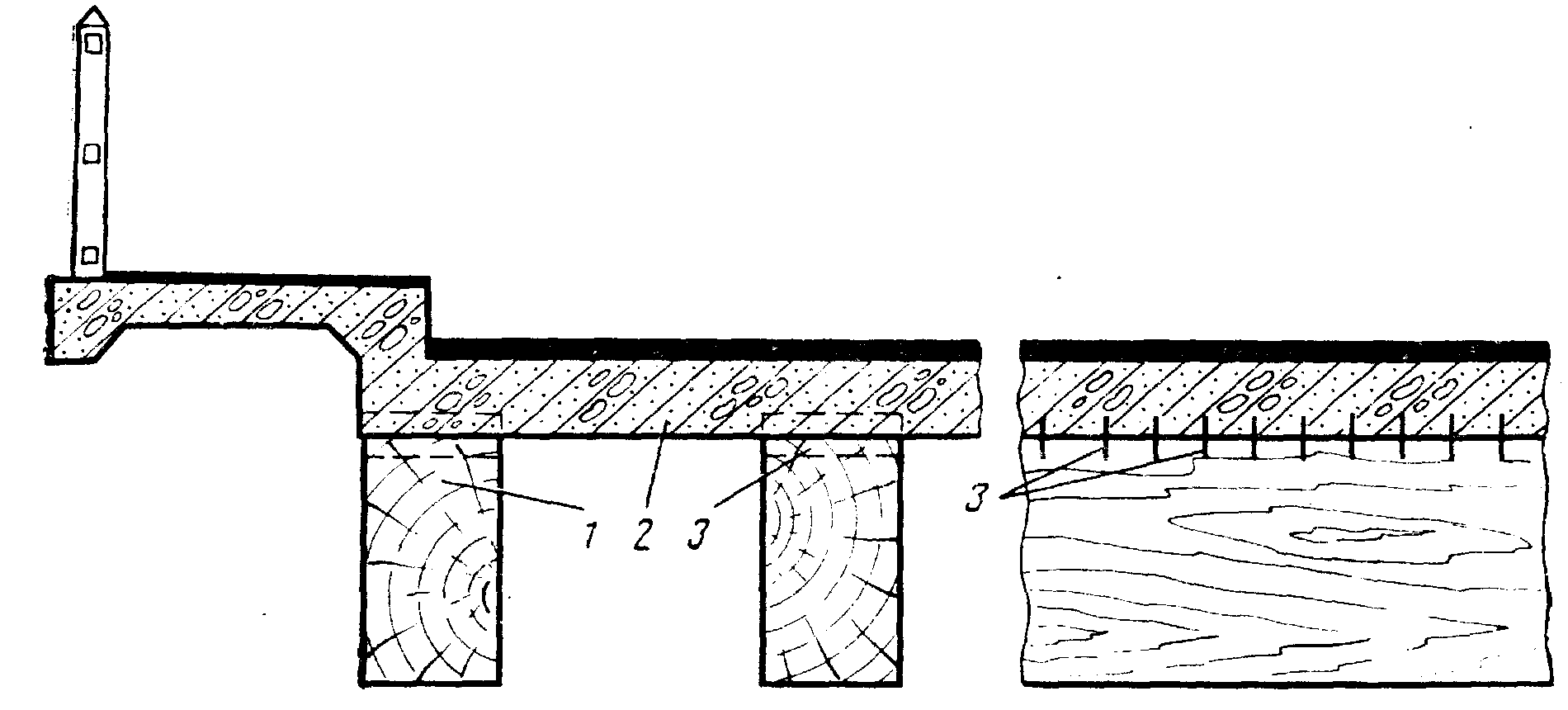

Рис. 10.3. Конструкция дерево - железобетонного балочного пролетного строения:
1 — деревянные прогоны; 2— железобетонная плита проезжей части: 3 - металлические пластинчатые нагели, входящие в балку и в тело плиты
Во втором и третьем типе проезжей части сверху рабочего настила укладывается продольный защитный настил из досок. Он предохраняет рабочий настил от износа и обеспечивает распределение нагрузки от колеса на доски рабочего настила. Расположение досок рабочего настила вдоль проезда обеспечивает лучшие условия для его ремонта, так как в этом случае изнашиваются только доски, находящиеся на колеях движения нагрузки.
Доски защитного настила принимаются толщиной 4—5 см и крепятся к доскам рабочего настила гвоздями. По концам досок рекомендуется забивать по два гвоздя, а по длине доски — по гвоздю через каждые 1 —1,5 м. Прикрепление концов досок двумя гвоздями предотвращает их отрыв при воздействии нагрузки от колеса.
Во втором типе проезжей части поперечины выполняют из бревен, окантованных на два параллельных канта. Поперечины укладывают комлями в разные стороны и крепят к дощато-гвоздевым фермам штырями (рис.4). Продольный рабочий настил к поперечинам крепят гвоздями. Доски нижнего настила располагаются в шахматном порядке по отношению к доскам верхнего настила, что обеспечивает лучшее распределение временной нагрузки на доски рабочего настила.
В третьем типе проезжей части поперечные балки (рис.5) выполняют парными из двух окантованных бревен. Это исключает необходимость применения бревен большого диаметра и обеспечивает симметричное расположение бревен поперечных балок относительно узла фермы. Каждое бревно поперечной балки крепится к поясам штырями. По поперечинам укладывают прогоны, а по прогонам поперечный настил. Так как все прогоны объединяются между собой поперечным настилом, то нет необходимости все их крепить к поперечным балкам. Крепят только половину прогонов штырями, при этом крепят прогоны одной нити по длине моста (см. рис.5).

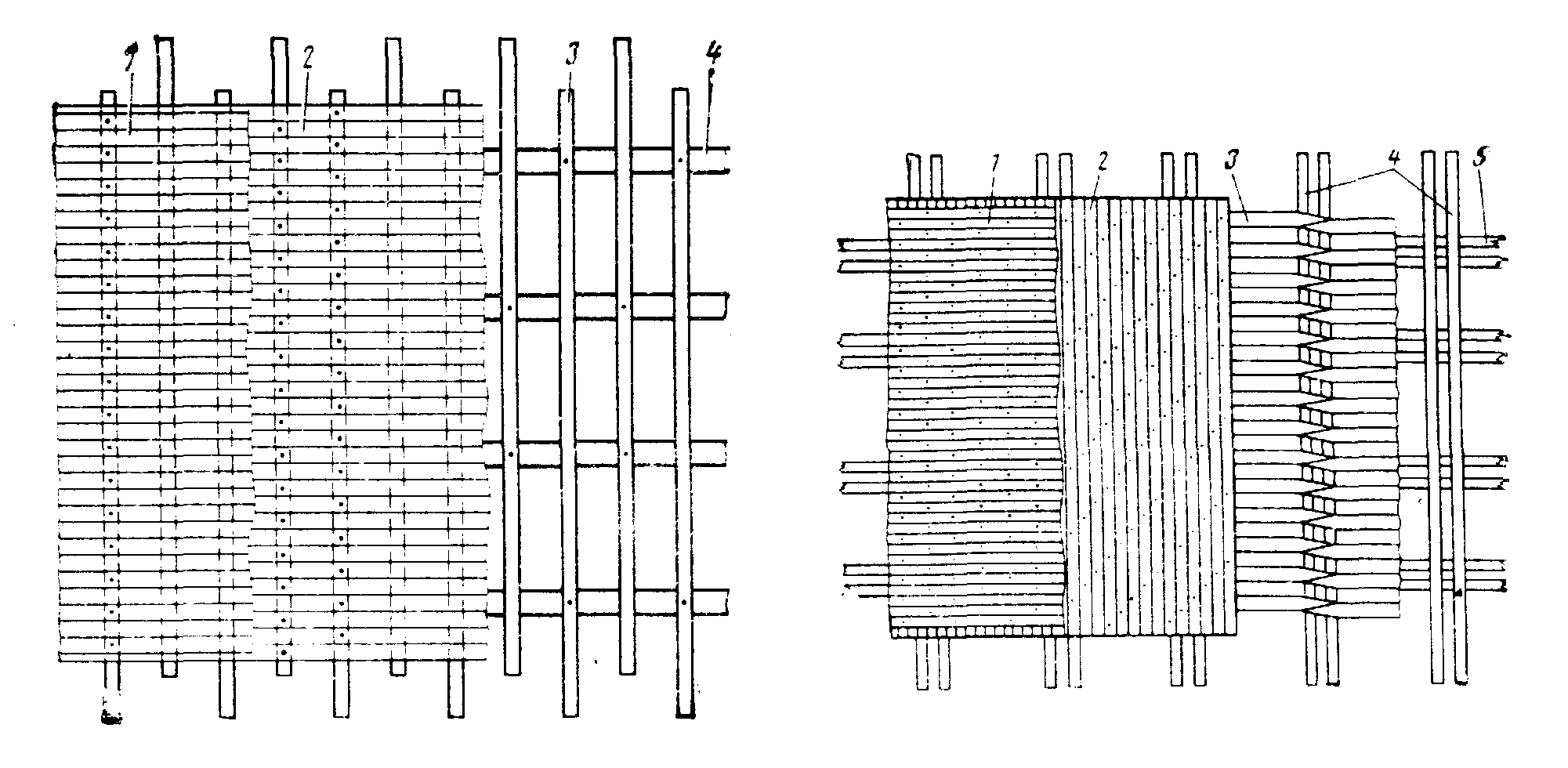

Рис. 10.4 Конструкция проезжей час- Рис. 10.5. Конструкция проезжей ти на поперечинах: части с поперечными балками:
1—защитный настил; 2 рабочим настил. 1-защитный настил; 2—рабочий настил;
3 — поперечины; 4 — главные фермы 3 — прогоны; 4 — поперечные балки;
5- главные фермы

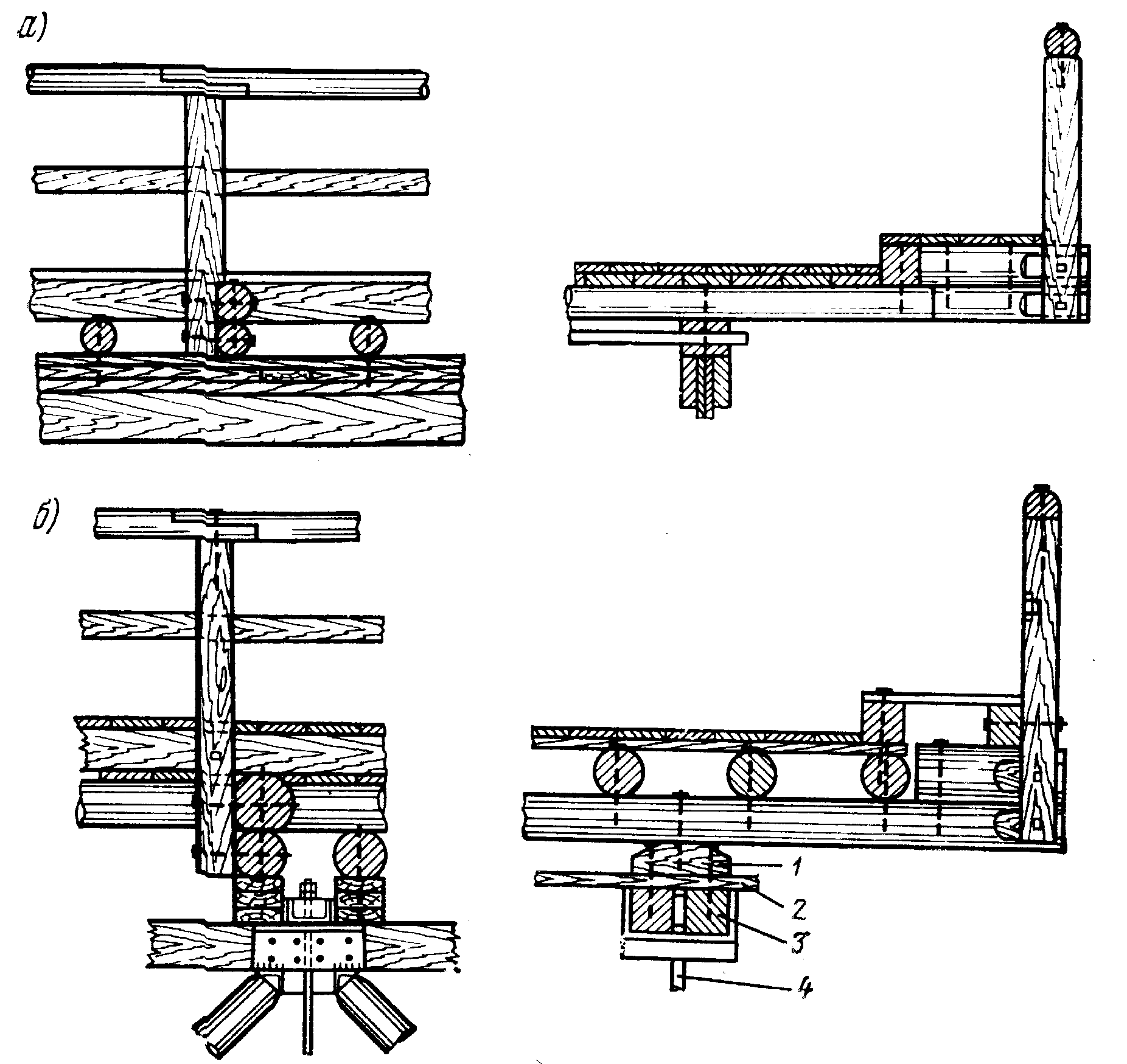

Рис. 6. Конструкция тротуаров:
а- при проезжей на поперечинах; б - при проезжей части с поперечными балками;1- центрирующая подушка; 2- распорка связей; 3 — пояс фермы; 4 — тяж фермы
Для устройства тротуаров поперечины или поперечные балки поочередно или все выпускают за пределы крайних ферм (см. рис..4, 5). При отсутствии бревен необходимой длины поперечины выполняют из двух бревен, стыкуя их в средней части по ширине моста . На концах поперечин или поперечных балок закрепляют обрезки бревен. На них располагается продольный настил тротуара (рис.6, а) или укладывается дополнительный тротуарный брус (рис. 6, б), на котором располагают поперечный настил тротуара.
