11. Сопряжение моста с насыпями подходов
Сопряжение моста с подходами должно обеспечить удобные и надежные в эксплуатации въезды на мост транспортных средств и съезды их с моста. Кроме того, конструкция сопряжения должна предохранять элементы деревянного моста от непосредственного соприкосновения с грунтом во избежание быстрого загнивания.

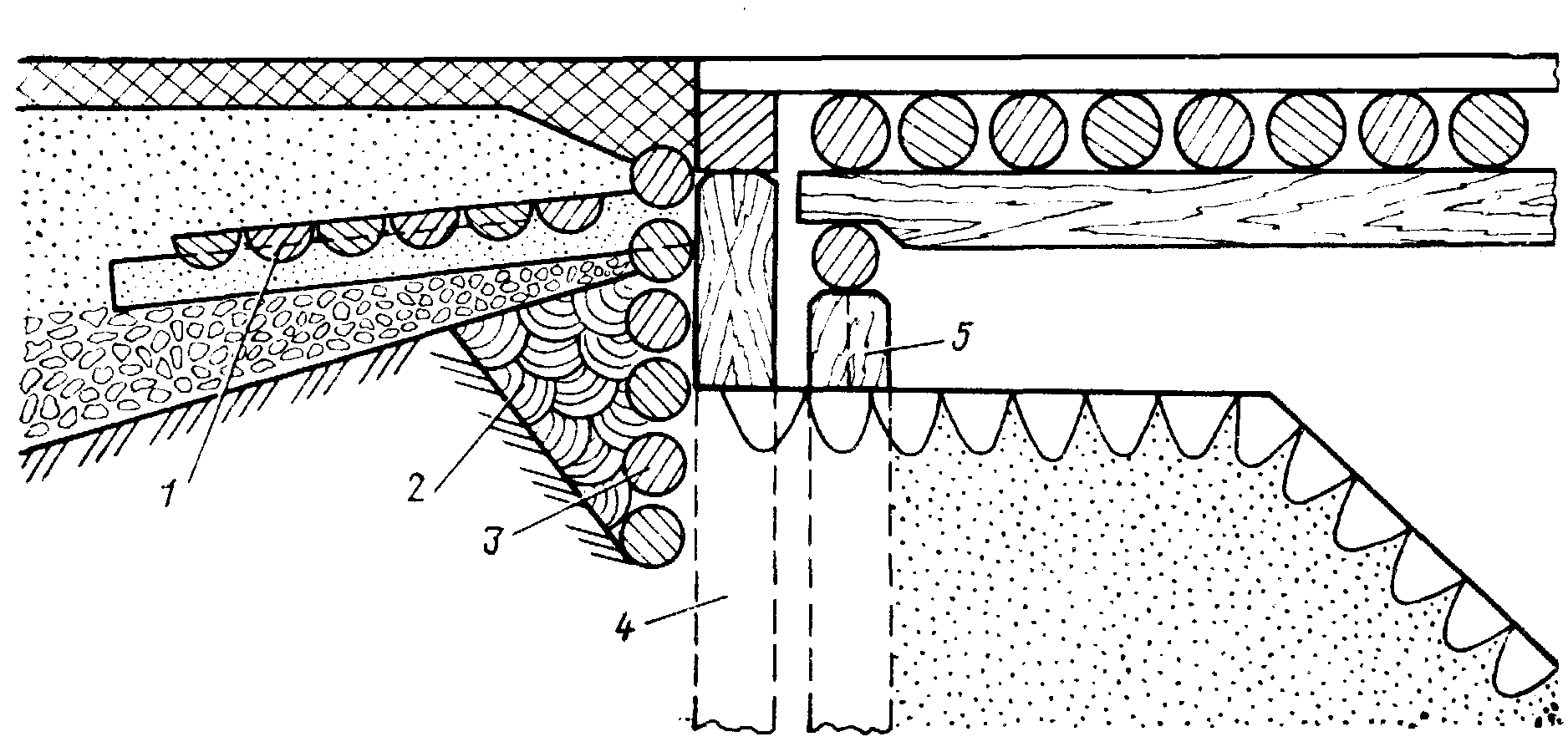

Земляное полотно дороги ограничивают заборной стенкой из бревен 3 опирающихся на специальные сваи 4 или сваи крайних опор моста (рис. 29). Элементы заборной стенки заводят на 30— 50 см ниже уровня уступа насыпи для предотвращения выдавливания из-под нее грунта. Между заборной стенкой и торцами прогонов оставляют зазор не менее 5 см для обеспечения их проветривания. Элементы заборной стенки целесообразно антисептиро-вать.
Рис. 29. Сопряжение моста с насыпью:
1 — деревянный щит; 2 — уплотнение глиной; 3 — заборная стенка; 4 — сваи заборной стенки; 5- сваи крайней опоры
Для предотвращения просадки полотна дороги у сопряжения с мостом используют разные способы: устройство деревянного щита и тщательное уплотнение грунта.
Деревянный щит 1(см. рис. 29) укладывают на песчаную подушку на небольшой глубине от поверхности дороги. Щит одним концом необходимо опирать на заборную стену или еще лучше на насадку, укладываемую по сваям заборной стенки. Наличие щита существенно уменьшает просадки, сглаживает их по длине.
Тщательное уплотнение грунта конуса и насыпи у места сопряжения с мостом позволяет отказаться от применения щитов. Насыпи и конусы для качественного их уплотнения необходимо отсыпать небольшими слоями из хорошо дренирующего увлажняемого грунта с хорошим уплотнением катками.
Лекция 28 Тема; Конструкция деревянных мостов средних пролетов
1. Компоновка и основные типы конструктивных решений деревянных мостов
Деревянные мосты средних пролетов (15—33 м) по конструкции в основном балочные с ездой поверху. Они состоят из балочных пролетных строений и опор.
Пролетные строения образуются из нескольких главных ферм или балок, объединенных системой связей, и проезжей части, расположенной на верхних поясах ферм.
Вероятность применения деревянных мостов средних пролетов уменьшается по мере расширения области применения более долговечных железобетонных мостов. В настоящее время деревянные мосты еще применяют на севере европейской части России, а также в районах Сибири и Дальнего Востока. Пролетные строения таких мостов могут быть выполнены с применением клееных балок, деревометаллических ферм Гау—Журавского и дощато-гвоздевых ферм.
В России разработаны проекты автодорожных мостов с пролетными строениями из клееных балок с длиной 9, 12, 15, 18 и 24 м. В 60—70-е годы прошлого века была создана материальная база для изготовления клееных балок и построено несколько мостов с их использованием. Опыт их эксплуатации выявил необходимость строгого соблюдения технологии изготовления балок, обеспечения высокого качества склеивания. В связи с тем, что необходимое качество работ не обеспечивалось, изготовление клееных балок постепенно сокращалось и на некоторых заводах прекращено полностью. Реабилитация клееных пролетных строений возможна лишь при условии резкого повышения качества их изготовления на основе строгого соблюдения технологии.

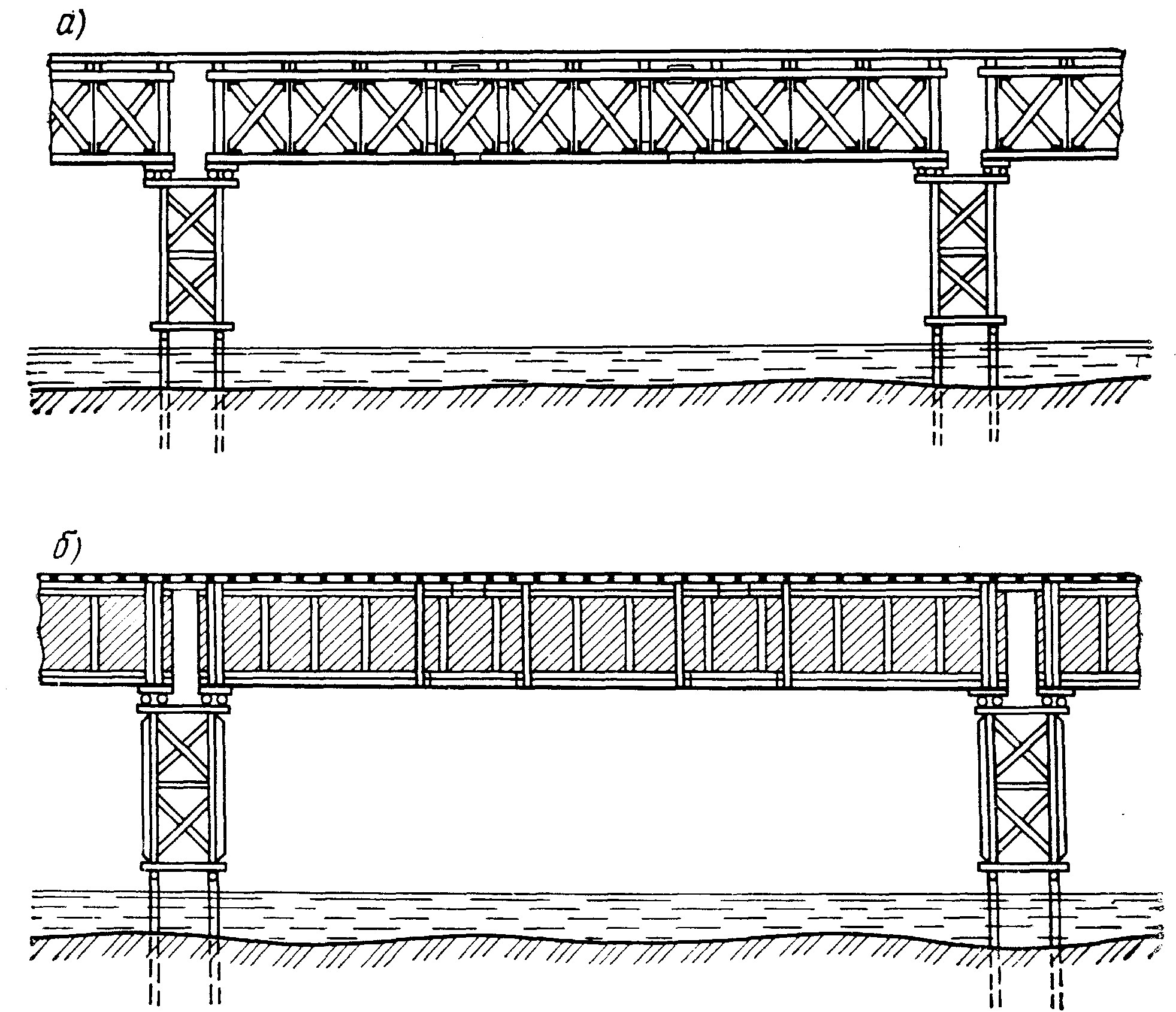

Деревометаллические пролетные строения широко использовались в Великую Отечественную войну и послевоенное время (рис.1, а). В отдельных районах России еще сохранились мосты, в которых применены фермы Гау—Журавского. Они состоят из деревянного верхнего пояса, металлического или деревянного нижнего пояса, деревянных перекрестных раскосов, упирающихся в металлические узловые подушки, и вертикальных металлических тяжей с винтовой нарезкой по концам. Тяжи обеспечивают совместную работу поясов и решетки и позволяют устранять провисание ферм в период их эксплуатации. Фермы Гау—Журавского рекомендуется применять при пролетах 18—33 м.
Рис.1. Пролетные строения с деревянными и деревометаллическими фермами.
Дощато-гвоздевые фермы (рис.1,б) выполняют со сплошными двухслойными стенками из перекрестных досок и поясами из досок, соединяемых между собой гвоздями. Пролетные строения с дощато-гвоздевыми фермами широко применялись во время Великой Отечественной войны благодаря простоте их изготовления. Пролетные строения с дощато-гвоздевыми фермами могут быть использованы в мостах с пролетами до 33 м.
В пролетных строениях с ездою поверху принимается обычно четное число ферм. Это обеспечивает возможность создания пространственных блоков, образуемых из двух ферм с помощью системы связей.
Выбор числа ферм в пролетном строении зависит от ширины проезжей части, типа ферм и размеров пролетов. Решение о числе ферм по ширине моста принимается на основе сравнения вариантов конструкций пролетных строений с разным числом ферм с учетом расходов материалов на проезжую часть и условий строительства. Так, например, при сравнении пролетных строений с четырьмя или с шестью фермами необходимо учитывать, что при шести фермах увеличивается трудоемкость изготовления ферм, усложняются монтаж пролетного строения и конструкция опор. Вместе с тем уменьшается вес монтажных блоков, открывается возможность применения кранов меньшей грузоподъемности, уменьшается строи тельная высота пролетного строения, представляется возможным применять более мелкий сортамент для изготовления конструкций.
Для обеспечения пространственной жесткости пролетного строения главные фермы (балки) объединяются системой горизонтальных и вертикальных связей (рис.2). Продольные горизонтальные связи располагаются в плоскости поясов главных ферм и представляют собой горизонтальные фермы, соединяющие главные фермы попарно (рис.2,а). Поясами ферм продольных связей являются пояса главных ферм. Горизонтальные связи воспринимают нагрузку от ветра и обеспечивают устойчивость сжатого пояса из плоскости ферм.
Рис. .2. Компоновка пролетного строения:
1— главная ферма (балка); 2 — верхние горизонтальные связи; 3 —- поперечные связи; 4- нижние горизонтальные связи
Поперечные связи (рис.2,б), выполняемые в виде вертикальных ферм, соединяют между собой все главные фермы. Опорные поперечные связи воспринимают нагрузку от верхних горизонтальных связей и передают ее на опоры моста. Промежуточные поперечные связи совместно с проезжей частью обеспечивают распределение временной нагрузки между главными фермами.
