8. Конструкции пролетных строений из сложных прогонов
Два простых прогона, уложенных один на другой и соединенных между собой не по всей длине, называются сложными в отличие от составных прогонов, объединенных между собой по всей длине так, что они работают как один составной элемент. Сложные прогоны проще в изготовлении, их изготавливают из двух бревен, опиленных на два канта, и из круглых бревен. Их применяют при пролетах 3м в случае если из-за отсутствия бревен диаметром 25- 32 см возникает необходимость применения бревен диаметром 20—22 см, а также при пролетах 6 м при использовании бревен диаметром не более 33 см.
Пролетные строения могут быть составлены из блоков составных прогонов или из отдельных составных прогонов. Пролетное строение из блоков сложных прогонов образуется из двух блоков прогонов, уложенных на опоры, двух или трех щитов проезжей части и двух колесоотбоев.

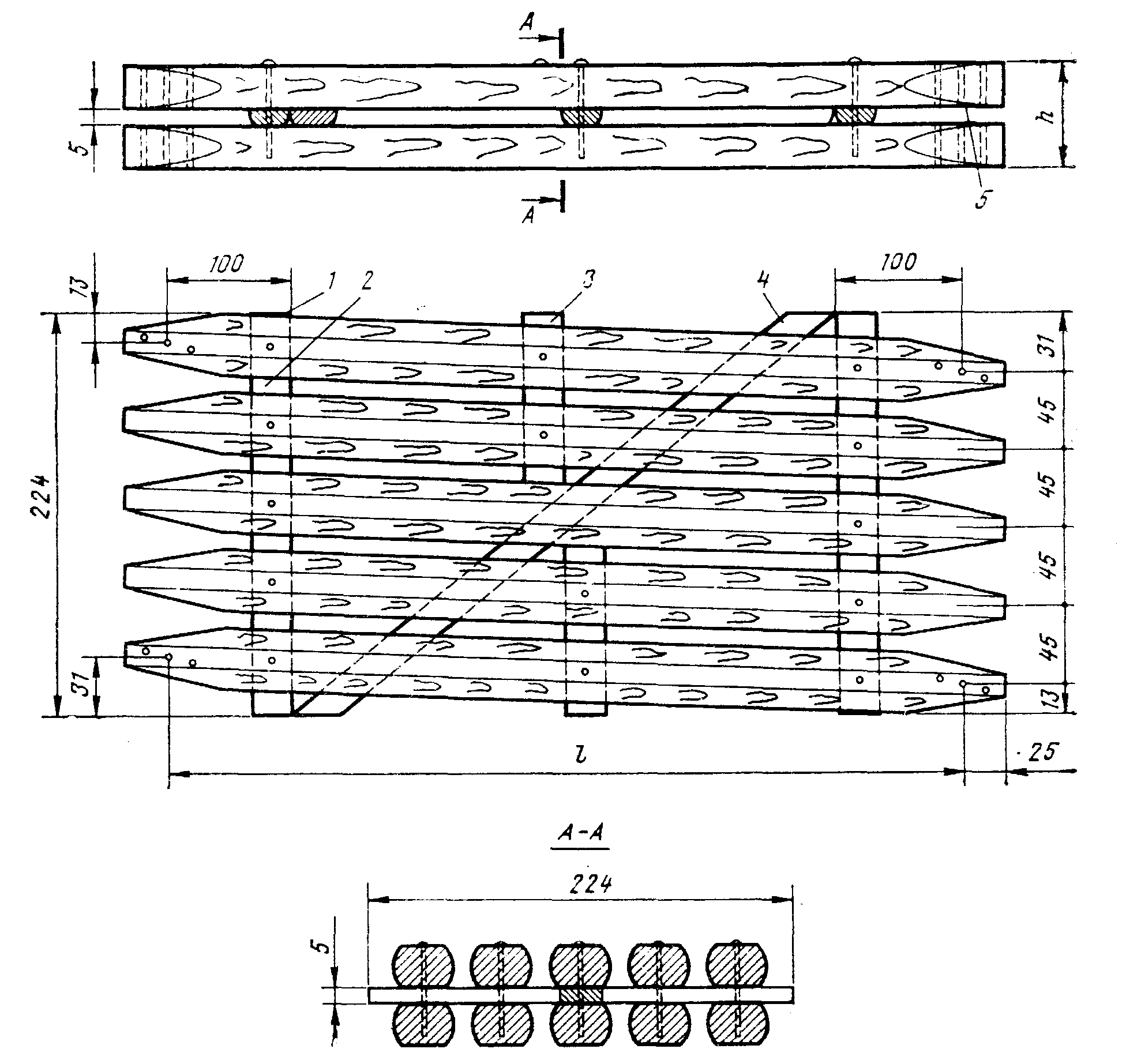

Рис. 14. Блок сложных прогонов:
1— прогон; 2 — поперечная схватка; 3 — укороченная схватка; 4— диагональная схватка
Блок сложных прогонов (рис. 14) состоит из двух ярусов окантованных бревен, между концами которых располагаются дощатые прокладки, а по длине — схватки (две концевые поперечные одна диагональная и две средние укороченные). Дощатые прокладки и схватки прибивают к каждому нижнему бревну прогонов двумя гвоздями. Бревна верхнего и нижнего ярусов соединяют штырями, забиваемыми в нижние бревна через заранее просверленные отверстия в бревнах верхнего яруса и дощатых схватках. По длине каждого прогона забивают три штыря — один по середине и два по концам.
Щит настила (рис. 15) состоит из двух слоев досок толщиной 5 см. Для однопутного моста его выполняют шириной 4,8 м и длиной не более 1,5 м. Щиты настила в местах примыкания друг к другу прибивают гвоздями к каждому прогону и закрепляют колесоотбоями.

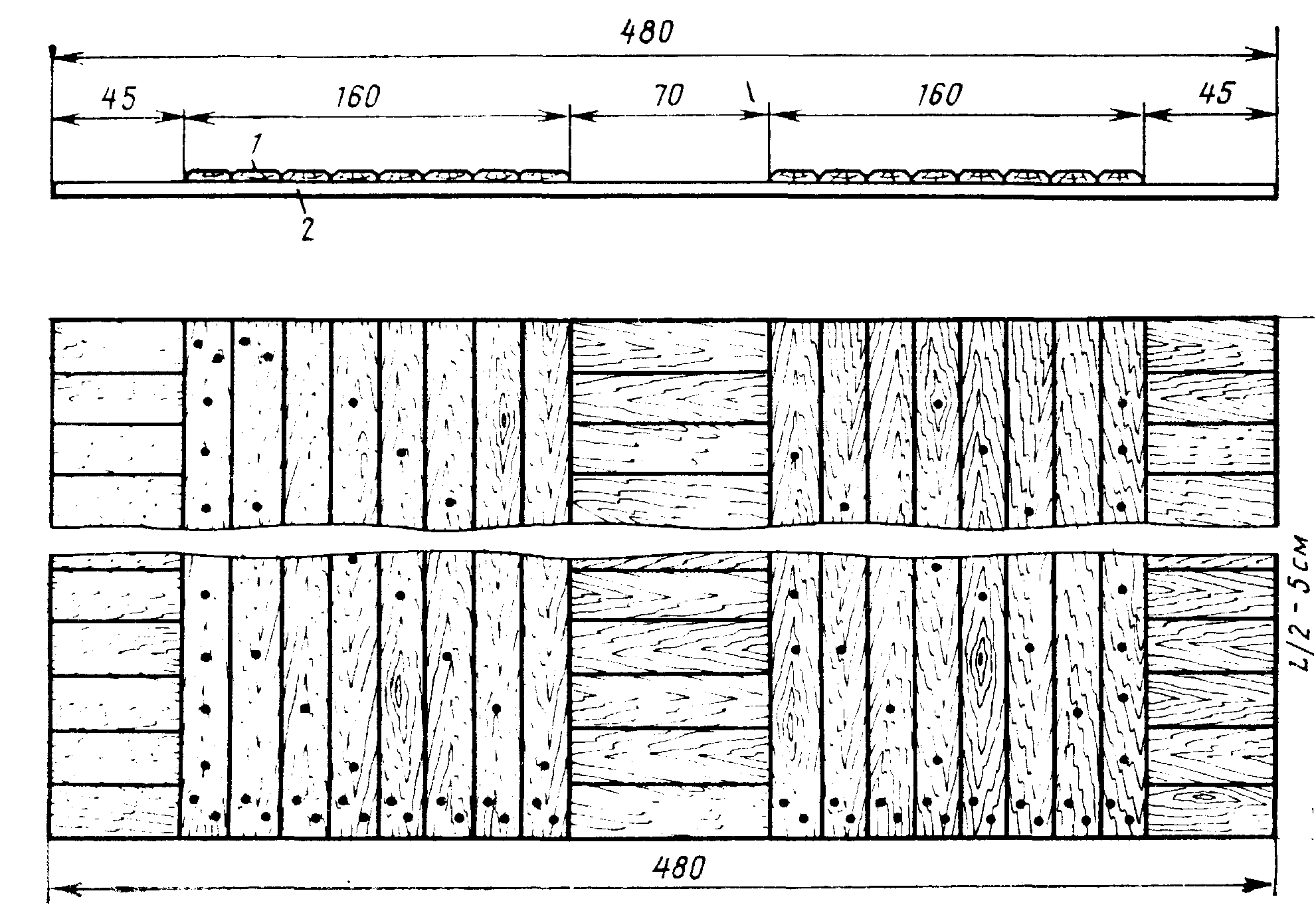

Рис.15. Щит настила:
1- верхний слой; 2— нижний слой
Пролетное строение из отдельных элементов состоит в этом случае из сложных прогонов, двойного дощатого настила и колесоотбоев. Сложный прогон (рис. 16, а) образуется из двух бревен, уложенных одно на другое комлями в разные стороны и скреплённых между собой тремя штырями. При изготовлении сложного прогона вручную верхнее бревно подтесывается сверху и снизу, а нижнее сверху. Снизу производится подтеска на концах такая же, как в простых прогонах. Устойчивость сложных прогонов от опрокидывания обеспечивается установкой поперечных связей, соединяющих прогоны попарно (рис. 16,б).

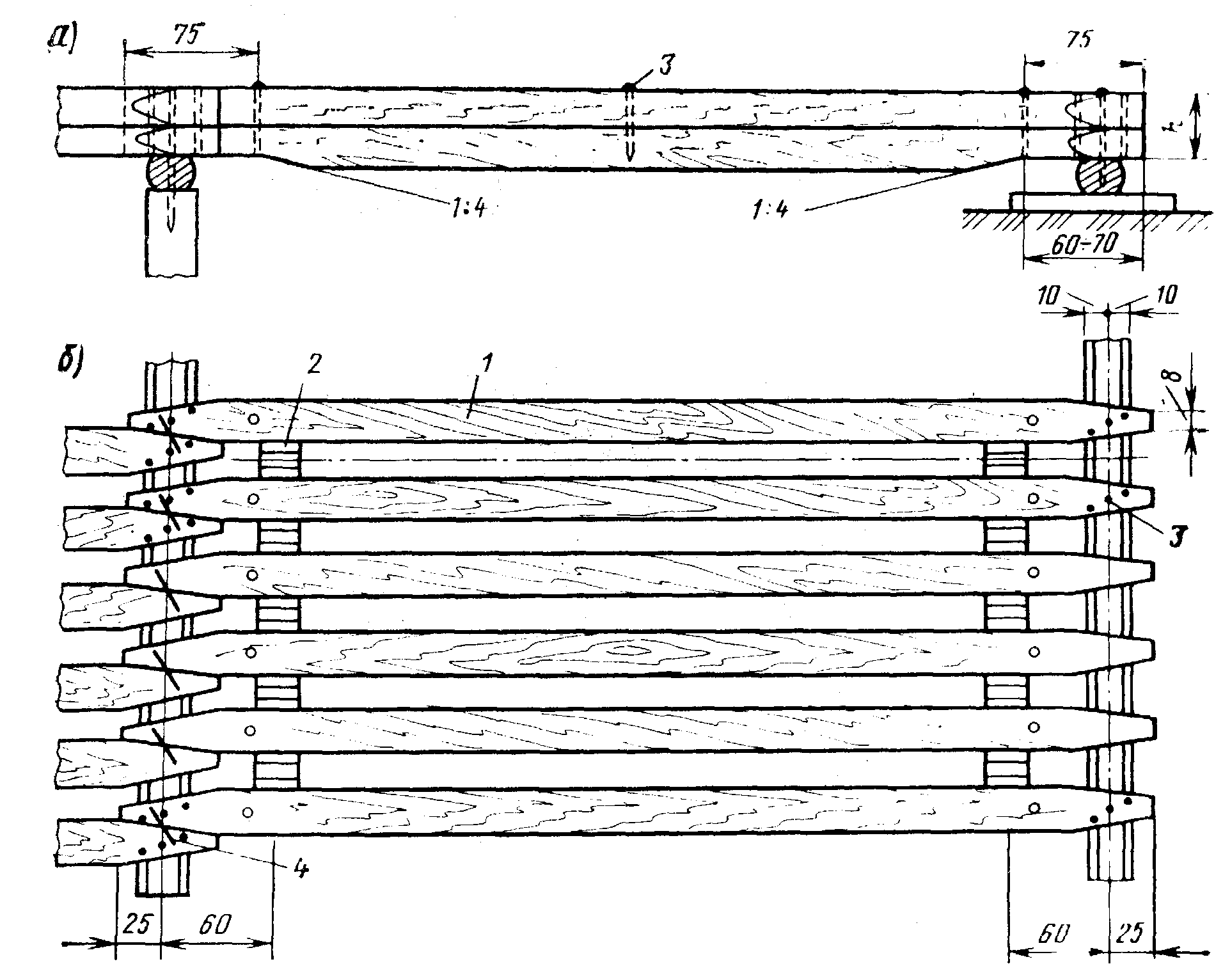

Рис. 16. Блок из сложных прогонов, обеспечение его устойчивости:
1 — прогон; 2 — связи из досок; 3 — штырь; 4 — скоба
Поперечные связи (рис. 17) выполняют из обрезков досок, прибиваемых заблаговременно к подтесанной боковой поверхности прогонов.

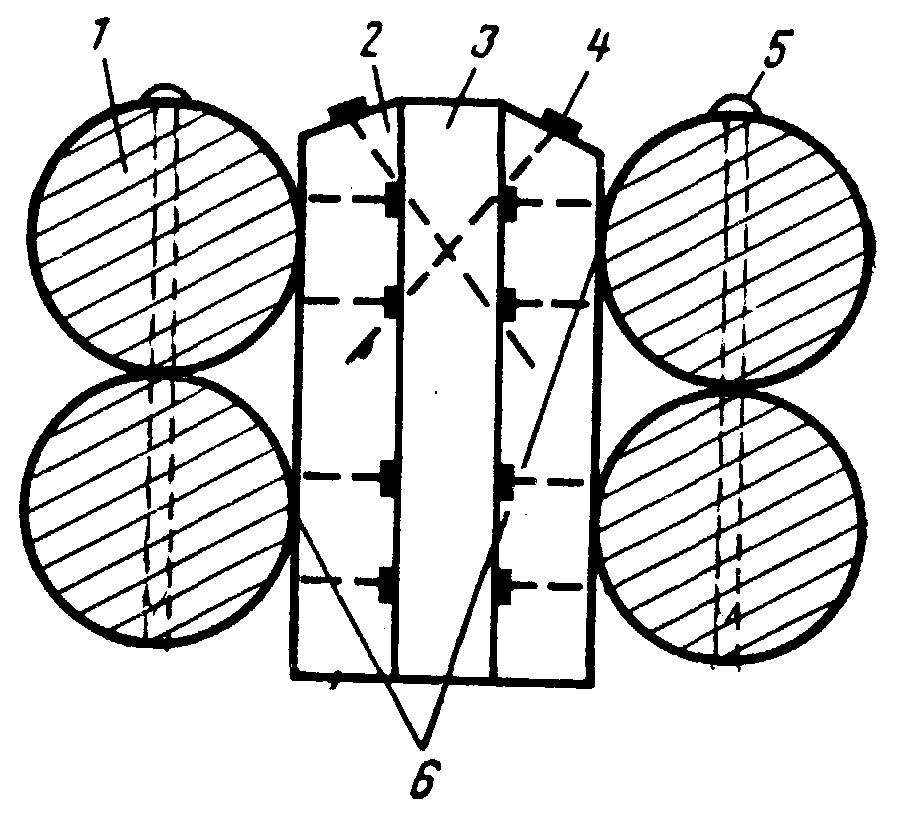

Рис. 17. Поперечные связи сложных прогонов:
1—сложный прогон; 2— обрезок доски; 3— закладная доска; 4— гвоздь; 5 — штырь; 6 — местная подтеска прогона
После укладки прогонов на опоры в зазоры между прибитыми досками вставляют закладные доски, которые прибивают наклонными гвоздями. Верхние бревна прогонов смежных пролетов над промежуточными опорами соединяют попарно скобами.
Двойной дощатый настил к сложным прогонам крепят так же, как и в пролетном строении, составленном из отдельных простых прогонов.
