5. Компоновка и основные типы конструктивных решений деревянных мостов малых пролетов.
Деревянные мосты малых пролетов применяются на автомобильных дорогах III, IV и V категорий, а также на автомобильных внутрихозяйственных дорогах в сельской местности. На этих дорогах их устраивают с габаритами Г-4,5 или Г-6 для одной полосы движения или с габаритом Г-7 для двух полос движения. Пролеты этих мостов принимают равными 3, 6 и 9 м.
Деревянные мосты малых пролетов по своей конструкции являются наиболее простыми. Они состоят из простейших балочных пролетных строений и опор (рис.7 ).

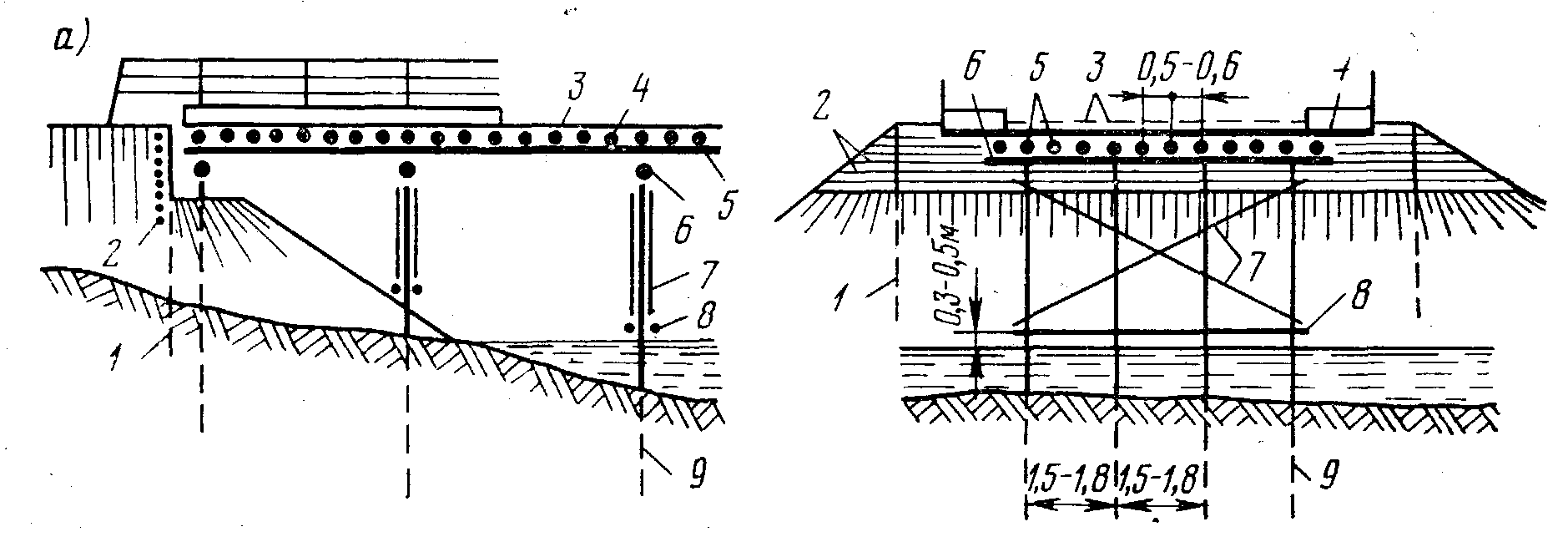

Рис. 7. Схемы простейших балочных мостов:
свая заборной стенки; 2 - заборная стенка; 3- верхний настил; 4 - нижний поперечный настил; 5 - разбросные прогоны; 6- насадка опоры; 7-диагональная поперечная схватка; 8 - поперечная горизонтальная схватка; 9- коренные сваи.
Пролетное строение состоит из несущей и проезжей части. Несущая часть пролетных строений деревянных мостов малых пролетов может быть выполнена из отдельных деревянных простых или сложных прогонов, блоков простых или сложных прогонов, а также из клеефанерных блоков. Несущие элементы поддерживают конструкцию проезжей части с тротуарами и перилами.
Проезжую часть деревянных мостов малых пролетов на дорогах самых низких категорий выполняют из дерева, на дорогах с асфальтобетонным покрытием по деревянному настилу наносится асфальтобетон или устраивается железобетонная проезжая часть.
Опоры (промежуточные и крайние) поддерживают пролетные строения и обеспечивают сопряжение моста с насыпью подходов.
Промежуточные опоры деревянных мостов малых пролетов могут быть свайными, рамными, свайно-рамными и клеточными (ряжевыми).
Свайные опоры являются основным видом опор, их применяют во всех случаях, когда грунт допускает забивку свай. Верх свай объединяют насадкой, на которую опирают пролетные строения. При высоте опор не более 4 м их устраивают из одного поперечного ряда свай. При высоте опор более 4 м для увеличения продольной жесткости моста и восприятия тормозных усилий устраивают отдельные двухрядные (башенные ) опоры (рис.8) .

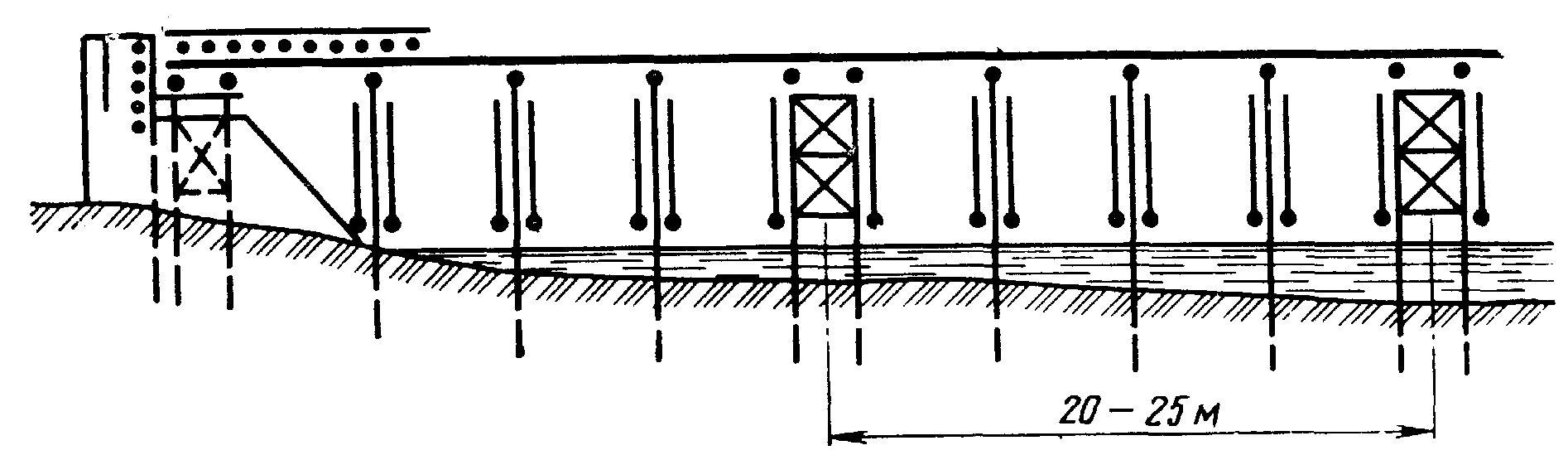

Рис. 8. Схема плоских и башенных опор простейших мостов
Башенные опоры по длине моста располагают через каждые три - пять пролетов в зависимости от перекрываемых пролетов и высоты опор, но не реже чем через 20—25 м.
6. Конструкция проезжей части
На дорогах низких категорий при слабом движении деревянные мосты могут иметь проезжую часть в виде поперечного настила из круглых бревен (рис. 9, а) или пластин (рис. 9,6), Бревна или пластины укладывают поверх прогонов и закрепляют прижимными бревнами, которые служат одновременно и барьерным ограждением. Такая конструкция проезжей части возможна только при проезде автомобиля по мосту с сильно сниженной скоростью.
Для обеспечения более благоприятных условий движения по мосту проезжую часть устраивают с дощатым верхним настилом. Её конструкция зависит от расстояния между прогонами. При малом расстоянии между прогонами (до 0,5 м) она состоит из сплошного слоя поперечных пластин, поверх которых вдоль моста укладывается из досок одиночный настил (рис. 9, в).

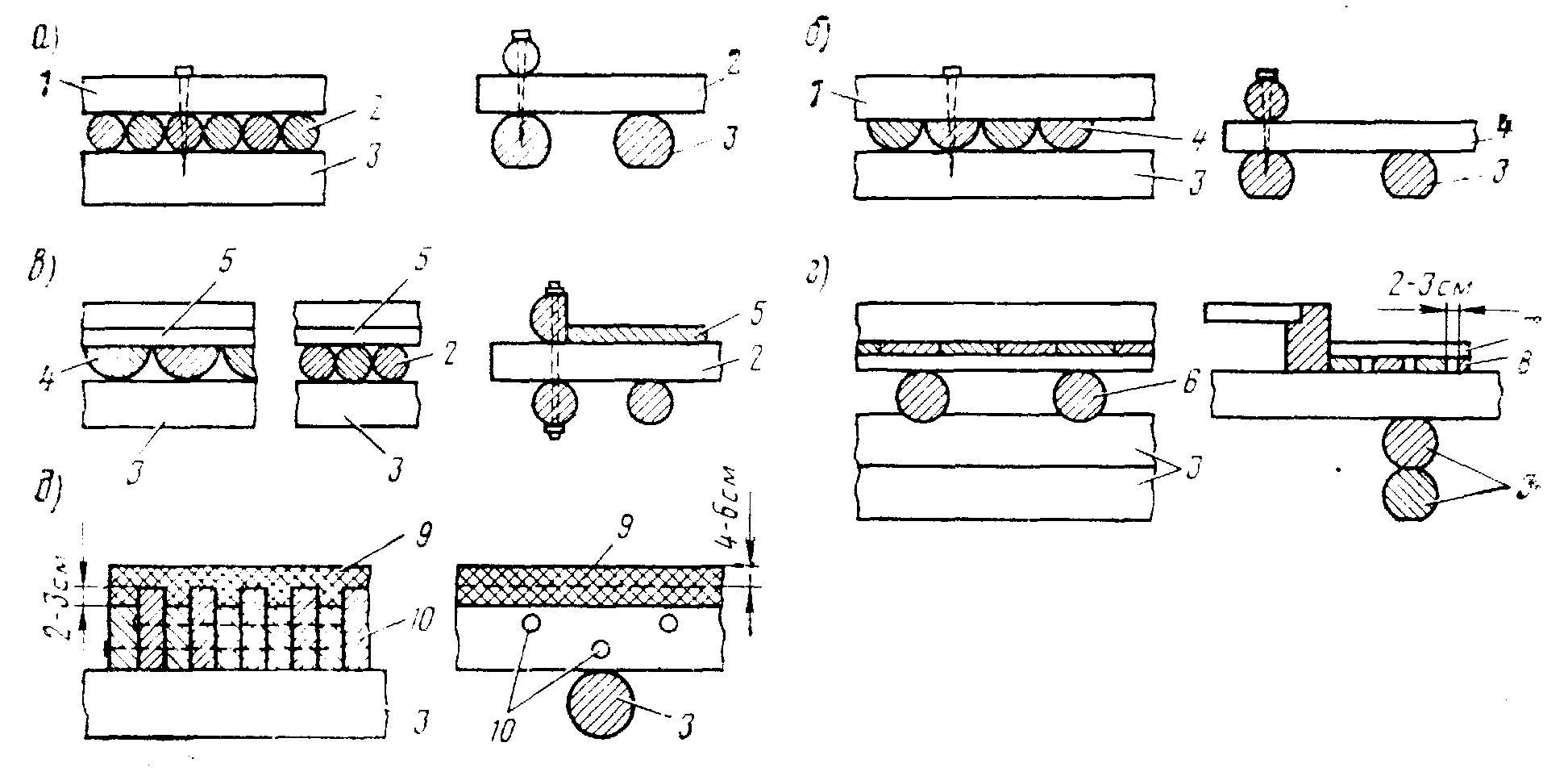

Рис.9. Конструкция проезжей части простейших мостов:
1- прижимное бревно; 2 - бревно наката; 3 - прогон; 4- пластина наката; 5 - верхний продольный дощатый настил; 6 - поперечина; 7 - верхний поперечный дощатый настил; 8 - нижний продольный дощатый настил; 9- асфальтобетонное покрытие; 10 -гвозди деревоплиты.
При больших расстояниях между прогонами по ним располагают реже более мощные поперечины. По поперечинам укладывают двойной дощатый настил (рис. 9, г). Доски нижнего настила в этом случае направлены вдоль моста, их укладывают с зазорами 2—3 см, обеспечивающими проветривание настила.
Верхний настил может быть поперечным и продольным. Он защищает нижний настил от износа, работая на износ. Толщину досок верхнего настила принимают не менее 5 см.
На дорогах с асфальтобетонным покрытием мосты устраивают с проезжей частью в виде деревоплиты. Деревоплиту образуют из досок, уложенных на ребро и объединенных между собой клеем или гвоздями (рис. 9, д). При этом получается довольно жесткая плита, способная воспринимать нагрузку и передавать ее на прогоны. По верху деревоплиты устраивают слой асфальтобетонного покрытия. Для обеспечения лучшей связи асфальтобетона с плитой доски деревоплиты делают разной ширины, чтобы получилась гребенчатая поверхность с выступами высотой 2—3 см.
Толщину слоя асфальтобетона над выступающими кромками досок деревоплиты принимают 4—6 см. Для обеспечения большего срока службы доски деревоплиты антисептируют, а в асфальтобетонном покрытии необходимо устройство гидроизоляции.
По деревянным несущим элементам возможно устройство проезжей части в виде железобетонной плиты с асфальтобетонным покрытием. Такую проезжую часть устраивают на дорогах более высоких категорий. Хорошая гидроизоляция обеспечивает наибольшую долговечность деревянных мостов.
Конструкция проезжей части должна быть надежно прикреплена к балкам пролетных строений, чтобы она могла включаться в работу на общее действие нагрузки или по крайней мере надежно выполнять роль горизонтальных связей.

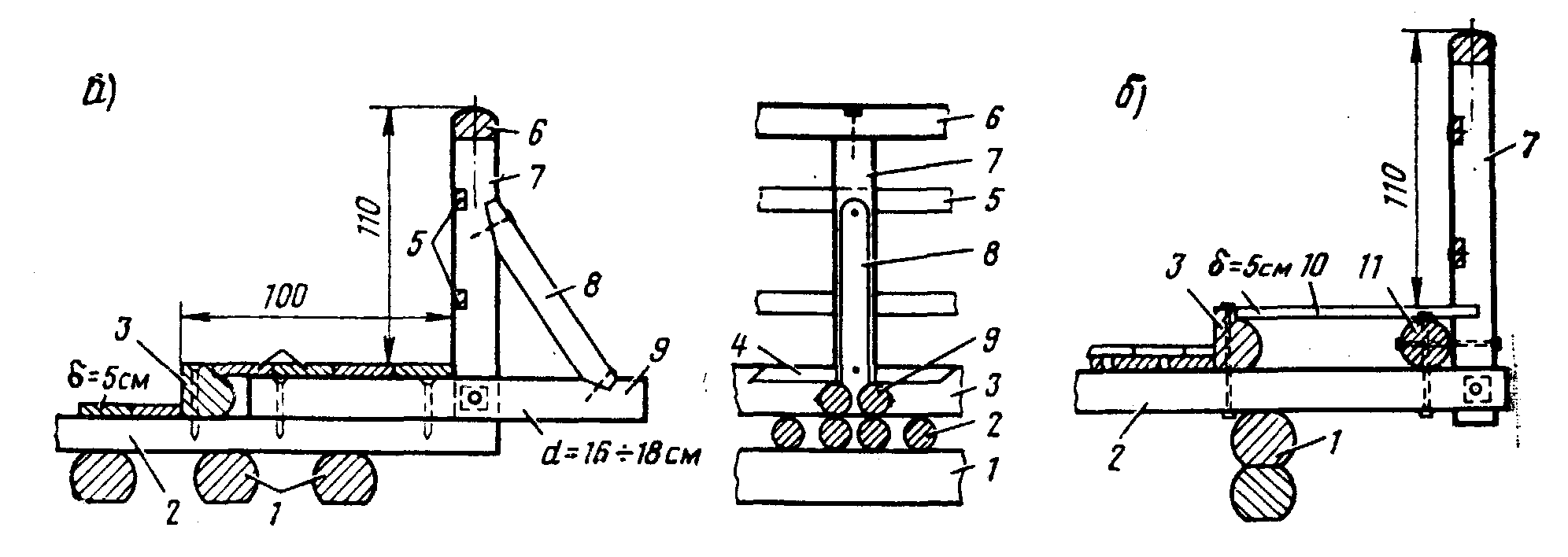

Рис. 10. Конструкции тротуаров и перил:
прогон; 2- поперечина; 3 — колесоотбойный брус; 4 — продольный тротуарный настил; 5 — перильное заполнение: 6 — поручень; 7 — перильная стойка; 8— перильный подкос; 9 — тротуарный коротыш; 10 — поперечный тротуарный настил; 11 — тротуарная продольная балка
Тротуары простейших деревянных мостов выполняют повышенного типа с продольным или поперечным дощатым настилом (рис.10). Доски продольного настила укладывают на короткие поперечные подкладки из брусьев, прикрепляемых к поперечинам (рис. 10, а).
Доски поперечного настила одним концом опирают на колесоотбой, а другим на продольную тротуарную балку (рис. 10,б); чтобы колеса подвижной нагрузки не задевали досок тротуарного настила, для них в колесоотбойном бревне устраивают продольный паз.
Ограждающие тротуар перила состоят из перильных стоек, укрепленного к ним поручня и расположенных ниже поручня элементов перильного заполнения, обеспечивающего безопасность пешеходов. Для более надежного закрепления перильных стоек применяют усиление их перильными подкосами (см. рис. 10, а).
