3. Конструкции арочных мостов со сплошными сводами
В арочных железобетонных мостах применяется цилиндрический свод в виде криволинейной плиты, ширина которой значительно больше ее толщины. Арочные мосты со сводами наиболее просты по конструкции и имеют хороший внешний вид. Они могут быть ажурными как металлические мосты или монументальными, как каменные. Мосты со сводами могут быть только с ездой поверху.

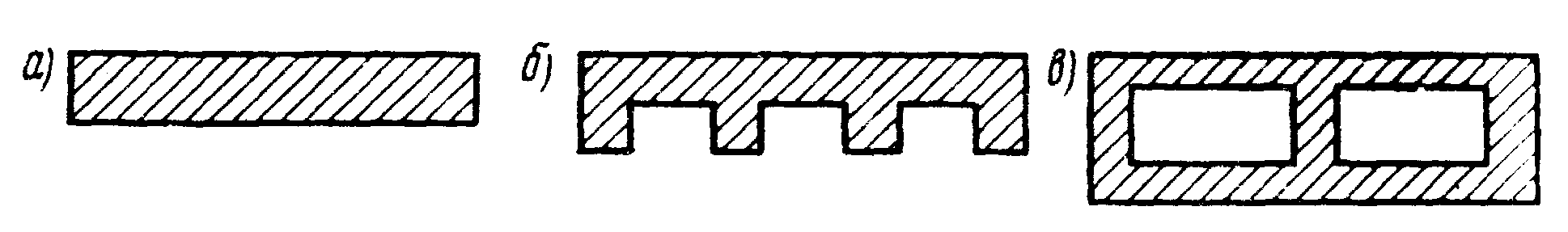

Своды могут иметь прямоугольное (рис. 4, а), ребристое (рис. 4, б) и коробчатое (рис. 4, в) поперечные сечения.
Рис. 4.Типы поперечных сечений сводов арочных мостов
В конструктивном отношении наиболее простыми являются сплошные прямоугольные своды. Их применяют при пролетах 60—80 м, при этом толщина свода в ключе составляет (1 /60-1/70)пролета свода. Ширина свода в середине пролета по условиям поперечной жесткости должна быть не менее 1/15 пролета.
Толщина бесшарнирных сводов в соответствии с эпюрой изгибающих моментов плавно возрастает к пятам на 30 — 40%. При переменной ширине свода в ключе она принимается равной 1/20 пролета, а у пят не менее 1/10-1/12 пролета.
При устройстве нескольких параллельных сводов, не связанных между собой, ширина каждого из них должна быть не менее 1/20 пролета и не меньше 3 м.
Своды армируют криволинейными продольными рабочими стержнями в нижней и верхней их зонах. Перпендикулярно рабочим стержням ставят распределительную арматуру. Верхнюю и нижнюю арматуру связывают хомутами. Процент армирования сплошных прямоугольных сводов принимают в пределах 0,2—0,4%. Надсводное строение при таких сводах принимают в виде поперечных стенок (рис. 5, а), поддерживающих проезжую часть.

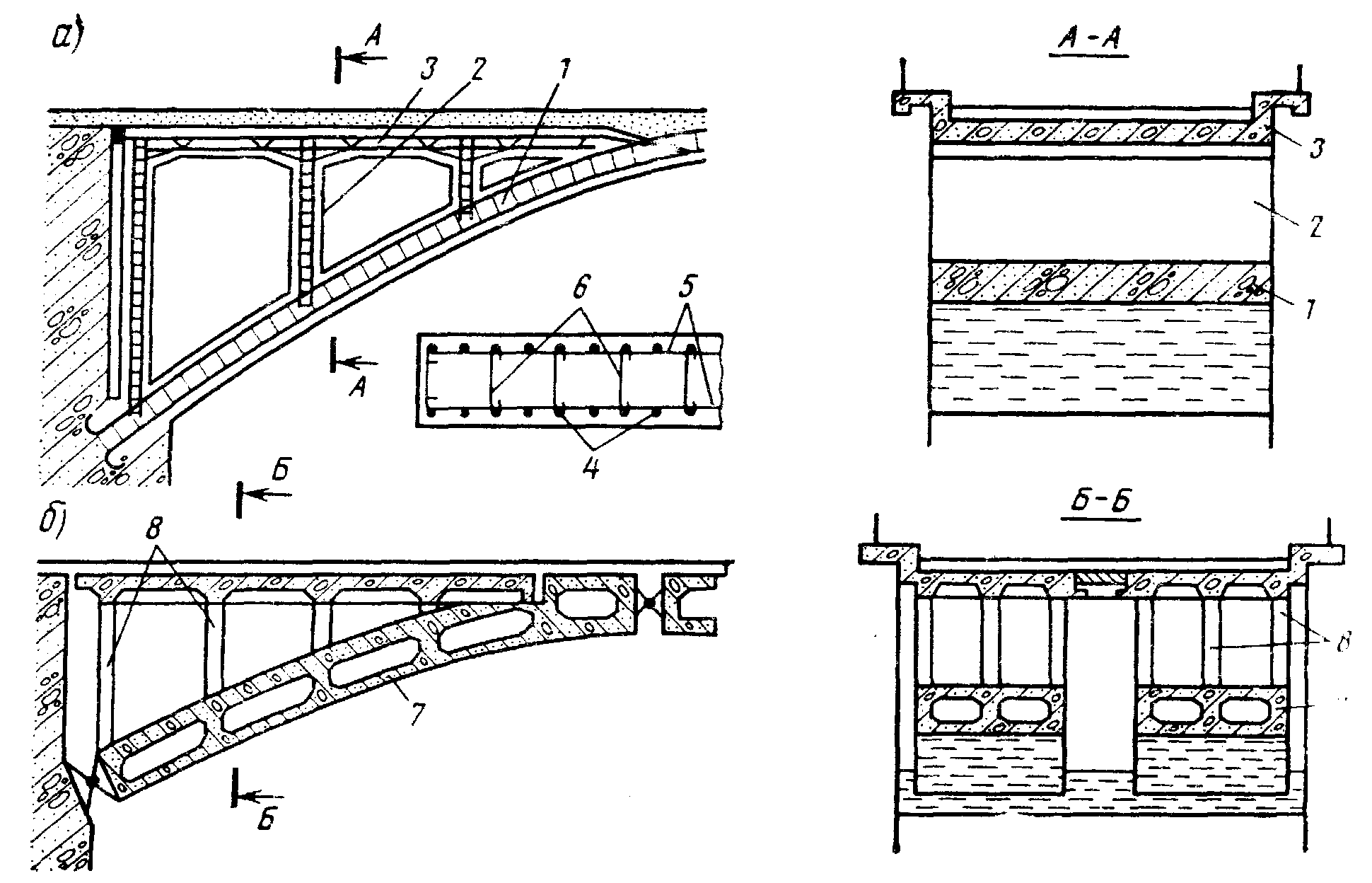

Рис.5.Конструкция надсводных строений: 1- свод; 2-надсводная стенка; 3-плита проезжей части; 4- рабочая арматура свода; 5- распределительная арматура; 6- хомуты; 7- коробчатый свод; 8- надсводная стойка.
Ребристые своды имеют высоту 1/55-1/65 пролета, требуют меньших расходов бетона, но сложнее в производстве. Плитную часть свода приходится переводить в сжатую часть свода в соответствии с объемлющей эпюрой изгибающих моментов. Процент армирования ребристых сводов в связи с меньшей площадью бетонного сечения несколько больший, чем в сплошных, и составляет 0,8—1,2%.
При больших пролетах целесообразно применять своды коробчатого сечения (рис. 5, б). Благодаря сосредоточению материала по верхней и нижней плитам коробчатый свод значительно рациональнее сплошного прямоугольного. Пустоты в коробчатых сводах составляют 30—50% поперечного сечения свода. Относительная высота коробчатых сводов несколько больше, чем сплошных, и составляет 1/40- 1/60 пролета. Процент армирования коробчатых сводов составляет 0,5—0,8%.
При ребристых и коробчатых сводах надсводное строение состоит из надсводных стоек, поддерживающих проезжую часть. Стойки опираются на ребра сводов и поддерживают плиту проезжей части с помощью продольных и поперечных балок (см. рис. 5.б).
В широких мостах применяются два (или несколько) параллельных свода, которые могут соединяться для совместной работы диафрагмами.
Проезжую часть над проемами между сводами устраивают монолитной или сборной. В первом случае она принимает участие вместе с диафрагмами в поперечном распределении временной нагрузки.
В широких мостах могут применяться параллельные своды независимо от формы их поперечного сечения, т. е. прямоугольные, ребристые или коробчатые. Обычно устраивают два параллельных свода, реже три или четыре. Для совместной работы своды соединяют распорками (диафрагмами). При ширине каждого из сводов, удовлетворяющей условиям поперечной жесткости, диафрагм между сводами не ставят.
Конструкция надсводных строений

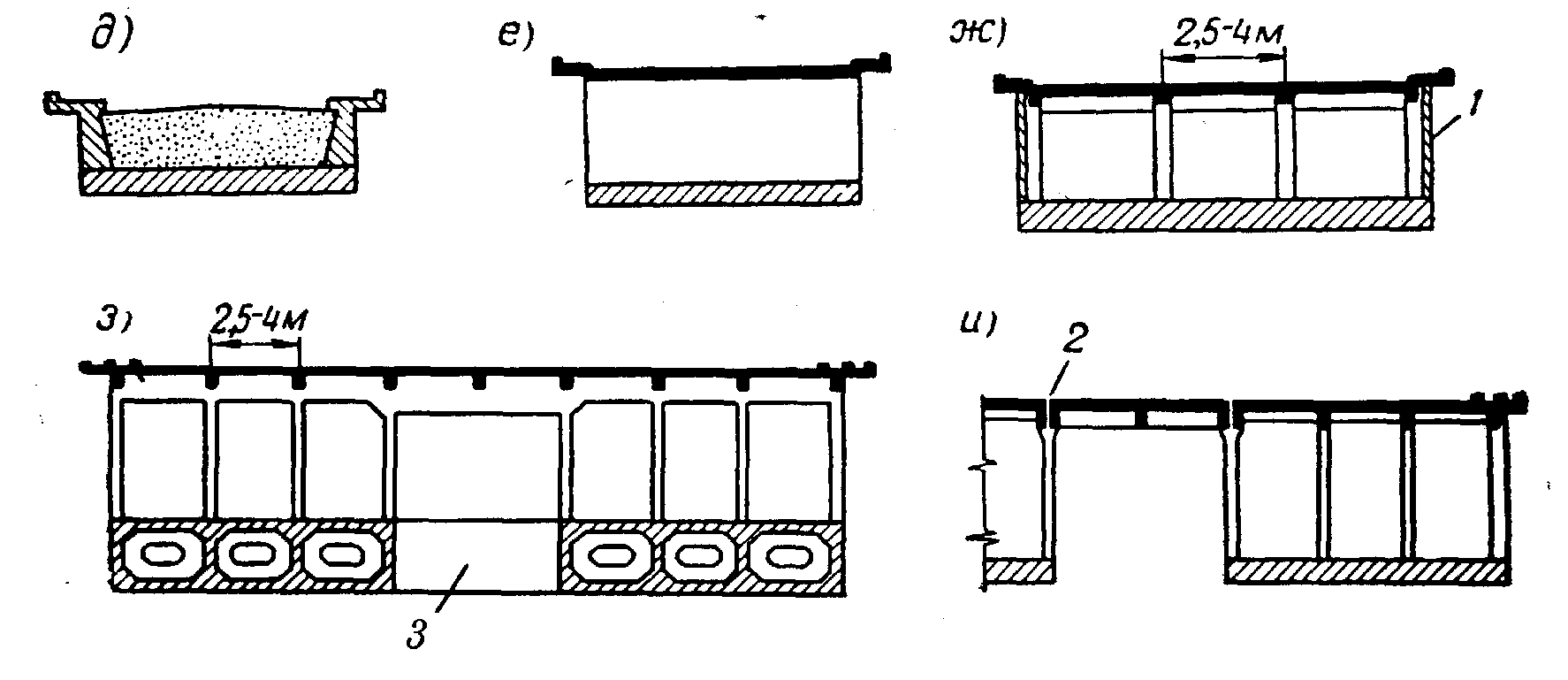

Надсводное строение устраивают сплошной или сквозной конструкции. (рис.6)
Рис. 6. Конструкция надсводных строений.
Сплошное надсводное строение состоит из бетонных или железобетонных щековых стен и засыпки или забутки между ними, выполненной до уровня проезда (рис. 6,д). Такое решение, простое в конструктивном и в производственном отношении, ведет к значительному увеличению собственного веса, вследствие чего может применяться лишь при необходимости уравновешивания распоров в мостах с неравными пролетами.
Сквозное надсводное строение выполняют из железобетонных разрезных или неразрезных плит или балок, опирающихся на свод через сплошные тонкие стенки (рис. 6, е) или стойки (рис. 6, ж- и). Первый вариант имеет лучший внешний вид и применяется в случаях, когда к мосту предъявляются повышенные архитектурные требования; второй экономичнее, поскольку объем железобетона здесь несколько меньше.
В мостах со сквозным надводным строением можно устраивать декоративные стенки (рис. 6, ж). В этом случае достигается снижение величины постоянной нагрузки на свод по сравнению с конструкциями со сплошными щековыми стенами, но выглядит сооружение как монументальное.
В мостах с параллельными сводами, связанными жесткими диафрагмами, проезжую часть над проемом устраивают как монолитную конструкцию, участвующую вместе с диафрагмами в поперечном распределении нагрузки (рис. 6, з).
Если между сводами отсутствуют связи и они формируются независимо друг от друга, проезжую часть над проемом устраивают в виде свободно опертых гладких или ребристых плит, отделяемых продольным деформационным швом (рис. 6, и).
Среди построенных мостов с железобетонными сводами имеется много примеров оригинальных конструкций.
Ярким примером арочного моста со сводами является мост в Красноярске через главное русло Енисея (рис.7). Он имеет пять пролетов по 150м , каждый из которых перекрыт двумя трехшарнирными двух секционными коробчатыми сводами шириной по 7.3 м, высотой 3.2 м со стрелой подъема 18,6 м.

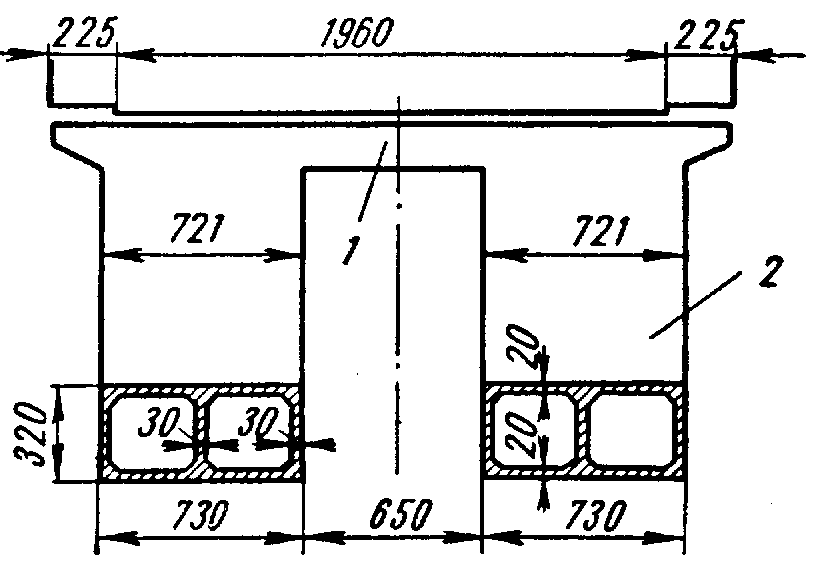

Рис.7. Конструкция сборного арочного моста с коробчатыми сводами, построенного в Красноярске через р. Енисей в 1961г. а- схема моста, б- поперечное сечение
Высота свода принята постоянной по всему пролету с целью упрощения процесса изготовления. Отношение стрелы к пролету 1/8,3; отношение толщины к пролету 1/47. Толщина сводчатых плит 20 см, стенок — 30 см. Стенки и плиты сводов армированы сетками. Бетон М400.
Конструкция надсводного строения состоит из плоских поперечных рам, расставленных на расстоянии 9,5 м, поверх которых уложены элементы проезжей части. Стойки рам имеют большую ширину — 7,21 м, почти равную ширине свода, и являются стенками толщиной 40 см по фасаду моста. Три крайние, наиболее высокие рамы, жестко соединены с аркой, четвертая опирается на своды шарнирно, а пятая представляет собой качающуюся стенку-валок с шарнирами вверху и внизу.
По рамам устроено неразрезное пролетное строение проезжей части из ребристых балок пролетом 9,5 м шириной 3 м и высотой 0.8 м. Армированы они сварными каркасами по два каркаса в каждом ребре.
Элементы рам заготовляли в летнее время на открытой площадке, ребристые элементы проезжей части - в пропарочных камерах непрерывного действия. Арочные пролетные строения изготовляли на берегу в виде отдельных полусводов длиной 75 м и весом 1500 Т с последующей подачей в пролет наплаву. Установка на опорные части производилась с помощью воздушной системы балансировки плашкоутов. Мост сдан в эксплуатации. В октябре 1961г.

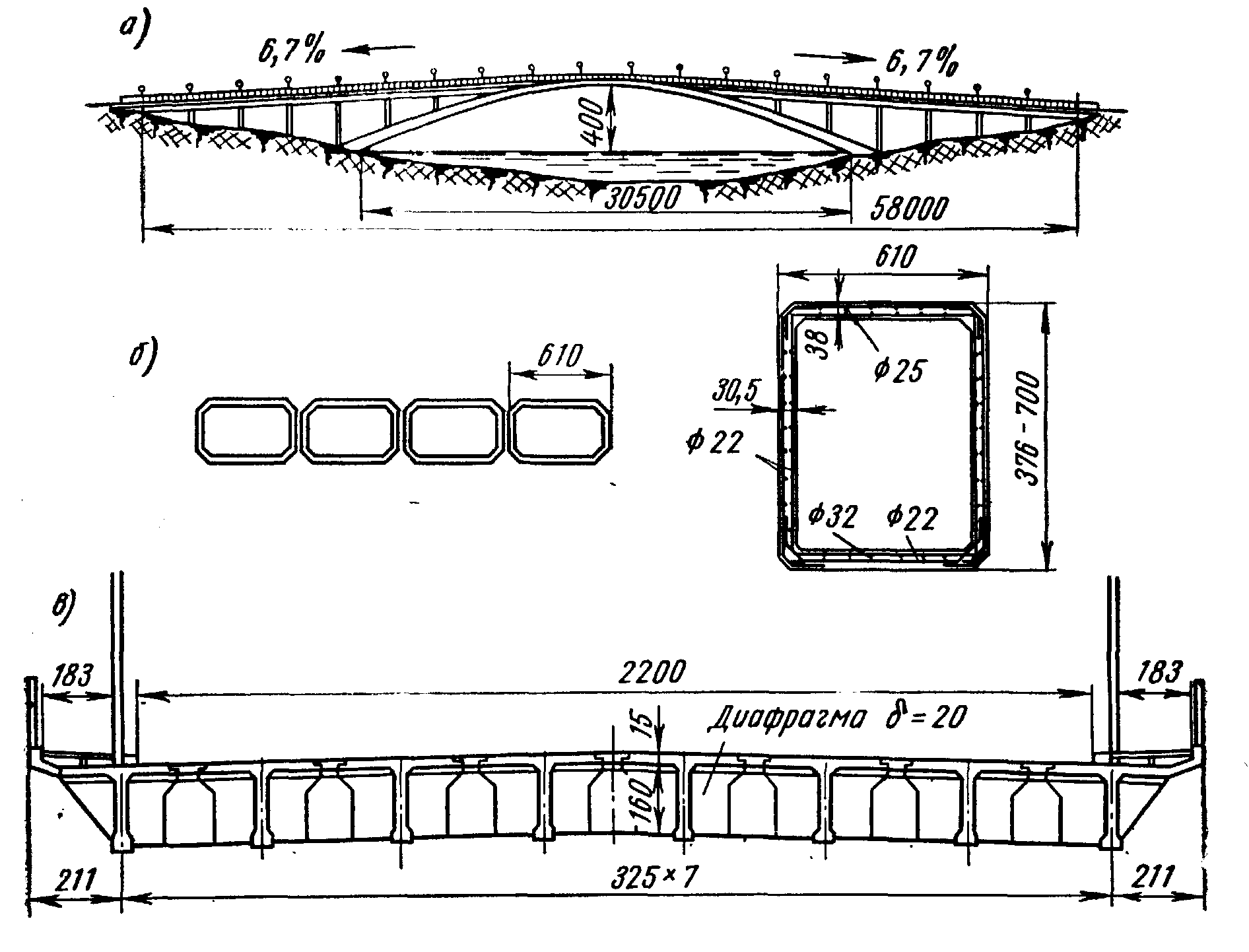

Мостом со сводами наибольшего пролета (305 м) является мост через р. Параматту в Сиднейской гавани в Австралии (рис. 8, а).
Рис. 8. Конструкции моста со сводами пролетом 305м
Он имеет ширину проезжей части 22 м и два тротуара по 1,83 м. Наличие двустороннего предельного уклона в 6,7% с плавной вертикальной кривой в средней части пролета позволило уменьшить длину моста, снизить высоту надсводного строения и эстакадной части.
В поперечном сечении главного пролета располагается четыре бесшарнирных свода коробчатого сечения, не соединенных между собой. Ширина сводов 6,1 м; высота изменяется от 3,76 м в ключе до 7 м в пятах (рис. 8, б), толщина стенок и плит одинакова по всей длине пролета и равна соответственно 30 и 38 см. Армирование выполнено продольными и поперечными стержнями, расположенными в виде сеток по граням коробчатых сечений. Своды запроектированы сборными из блоков коробчатого сечения массой около 50 т. Бетон М400.
Конструкция пролетного строения этого моста является переходной от сводов к раздельным аркам.
Опоры сводов представляют собой сплошные бетонные массивы, заложенные в песчанике, выходящем на поверхность. Опоры надсводного строения расположены на расстоянии 30,5 м и состоят из стоек, связанных поперек моста в верхней части ригелем прямоугольного сечения 3,05x0,61 м из предварительно напряженного железобетона. В эстакадной части моста пролеты также по 30,5 м.
Надсводное строение состоит из восьми предварительно напряженных балок таврового сечения высотой 1,6 м. Расстояние между осями балок 3,25 м (рис. 8, б). В средней части арочного пролета на длине 91,5 м элементы проезжей части опираются непосредственно на своды. Температурные швы в надсводном строении расположены в четвертях пролета.
Своды собирали на стальных арочных кружалах. По окончании монтажа одного свода кружала перемещали поперек моста для монтажа следующего. Блоки сводов подвозили баржами, а затем поднимали лебедками грузоподъемностью в 50 т, установленными на консолях временных опор.
