2.Расчет на прочность сжатых железобетонных элементов мостов с расчетным эксцентриситетом r ( п. 3.69).
Предварительно заметим, что распложенную в сжатом элементе напрягаемую арматуру, имеющую сцепление с бетоном, прочность которой используется полностью, в расчет следует вводить с напряжением
,
(А)
которое
является разностью наибольшего
напряжения
=500МПа
в напрягаемой
арматуре в сжатой зоне и расчетного
напряжения
в
напрягаемой арматуре с учетом всех
потерь . При
принимается
0
С учетом этого формула для расчета прочности сжатых железобетонных элементов при наличии сцепления всей арматуры с бетоном будет иметь вид (15.1)
(15.1)
В правой части соотношения (15.1) несущая способность сечения сжатого железобетонного элемента с ненапрягаемой и напряженной арматурой. При этом
-
вклад бетона в
несущую способность сечения при полном
использовании его прочности;
-
вклад ненапрягаемой
арматуры в несущую способность сечения
при полном использовании прочности
бетона, которому соответствует полное
использование прочности ненапрягаемой
арматуры
=
;
-
вклад напрягаемой арматуры в несущую
способность сечения при реализуемом
при этом в ней уровне напряжений
=
500МПа.
В
левой части соотношения (15.1) - внешняя
сжимающая сила. Она состоит из двух
слагаемых : внешней силы N,
создаваемой постоянной и временной
нагрузками, и внешней силы
,
создаваемой частью
непогашенного сжатием усилия
предварительного натяжения арматуры.
Из (15.1) с учетом (А) получаем расчетную формулу для определения внешней силы N
Формула для расчета устойчивости сжатых железобетонных элементов при наличии сцепления всей арматуры с бетоном будет иметь вид (15.2)
(15.2)
Откуда
-
При
отсутствии сцепления напрягаемой
арматуры с бетоном все сжимающие усилия
в элементе воспринимаются приведенным
сечением
.
После
приложения усилия N
к элементу ранее приложенное .усилие
от напрягаемой
арматуры уменьшится на величину
.
В левой части формулы для расчета прочности и устойчивости сжатых элементов с напрягаемой арматурой, не имеющих сцепления с бетоном, внешние силы будут иметь следующий вид
Её физический смысл сводится к следующему: усилие N вызовет в приведенном к бетону сечении относительную деформацию сжатия
,
что уменьшит величину предварительного
натяжения в напрягаемой арматуре на
(А)
Простое преобразование (А) приводит к следующим формулам
где
=
отношение модулей
упругости,
=
-коэффициент
армирования
В связи с отмеченной особенностью при отсутствии сцепления напрягаемой арматуры с бетоном расчет устойчивости сжатых элементов следует проверять по формуле (15.3)
,
(15.3)
а прочности по формуле (17.4)
15,4)
3.Расчет на прочность внецентренно -сжатых железобетонных элементов мостов таврового, двутаврового и коробчатого сечений с плитой в сжатой зоне с расчетным эксцентриситетом > r и при x > hf производится по( п. 3.70) с использованием условия
(I)
при
этом величина
=e
+ec
(η-1). Формула
для эксцентриситета учитывает
деформированное состояние стержня.
Ниже дается её обоснование.
- эксцентриситет в наиболее напряженном сечении с учетом деформирования оси сжатого элемента;
Заметим,
что e
= a
+ ec-
расстояние от точки приложения силы до
равнодействующей усилий в растянутой
арматуре в верхнем сечении элемента(см.
рис);
ec- начальный эксцентриситет продольной силы относительно центра тяжести всего сечения( с учетом случайного эксцентриситета)
Учтем, что a = e - ec (см.рис)
Тогда в деформированном состоянии максимальный эксцентриситет равен
= а +ec η = e - ec+ ec η = e +ec (η-1)

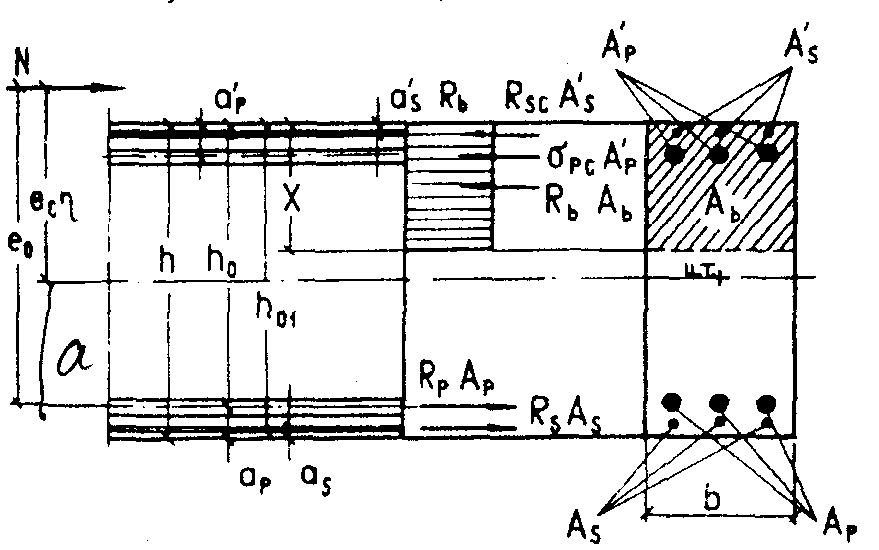

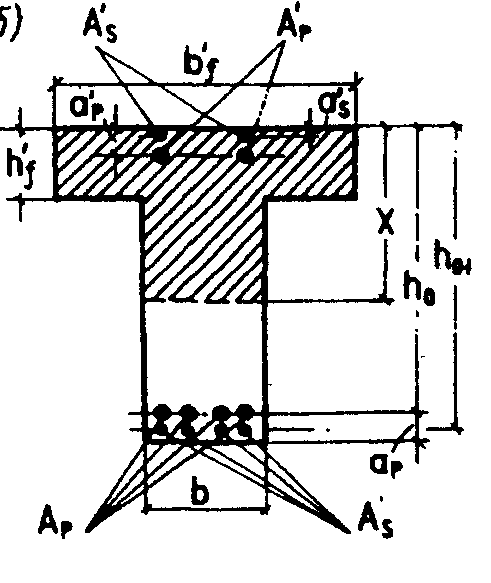

Остальные обозначения в формуле (I) понятны из приведенных рисунков.
Для
прямоугольного сечения в формуле (I)
принимается
Лекции 16 Тема: Основы расчета железобетонных мостов с учетом ползучести и усадки бетона.
1.Понятие о ползучести и характеристике ползучести. Влияние ползучести бетона на распределение усилий в сечении между бетоном и арматурой.
Ползучесть- развитие деформаций по времени, проявляющееся при постоянном и переменном значении действующей нагрузки. Обычно ползучесть изучается при постоянном значении действующей нагрузки.
Рассмотрим
это на примере развития деформации
бетонной призмы первоначальной высотой
L, загруженной по всему поперечному
сечению некоторым напряжением
.
При
загружении этой призмы в первоначальный
момент времени при t = 0 призма получит
мгновенную абсолютную линейную деформацию
,
что соответствует мгновенной относительной
деформации
.
При t > 0 относительная деформация будет увеличиваться с уменьшающейся во времени скоростью, при этом график изменения деформаций во времени будет иметь следующий вид.
L
t

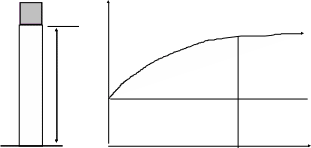

Рис.16.1. Изменение относительных деформаций сжатия бетона во времени
Общая относительная деформация элемента во времени представится следующим образом
,
где
-
характеристика ползучести
Далее рассмотрим влияние ползучести бетона на перераспределение усилий между арматурой и бетоном во времени на примере сжатого железобетонного элемента.
При t=0
Усилие распределилось между бетоном и арматурой в момент загружения пропорционально вкладу бетона и арматуры в общую жесткость сечения.
При t>0
Доля усилия, воспринимаемая арматурой возрастает во времени в связи с тем, что возрастает характеристика ползучести. Вследствие этого вклад арматуры в общую жесткость сечения при сжатии возрастает
