Лекция 1 .
Тема 1. Конструкция разрезных пролетные строений с арматурой, напрягаемой на упоры.
1.1.Область применения и компоновка сборных плитных пролетных строений с арматурой, напрягаемой на упоры.
Для автодорожных и городских мостов в России разработаны унифицированные разрезные сборные пролетные строения из пустотных плит длиной от 6 до 18м. с арматурой, напрягаемой на упоры. Они состоят из уложенных параллельно друг другу плит, объединенных в поперечном направлении бетонными шпонками для обеспечения их совместной работы (рис.1.1). Количество плит в поперечном сечении пролетного строения зависит от габарита моста.

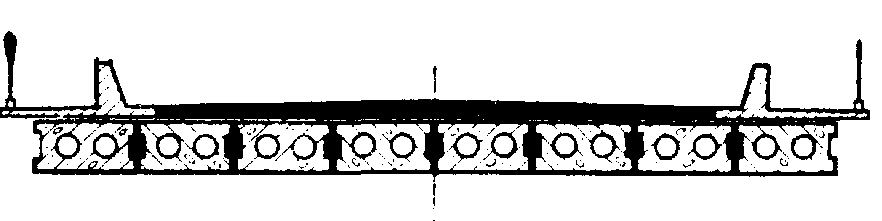

Рис.1.1.Компоновка поперечного сечения плитного пролетного строения из плит с круглыми пустотами.
Крайние плиты на ригеле опоры примыкают к упорам (рис.1.2), воспринимающим поперечные нагрузки от боковых ударов транспортных средств . Между упором и крайней плитой укладывается цементный раствор или демпфирующая резиновая прокладка.
Рис.1.2.Взаимное
положение плит пролетного строения и
упора на опоре.
При пролетах 6 -9 м плиты опираются на ригель через 2 слоя рубероида и цементный раствор толщиной 2-3 см, при больших пролетах – через специальные опорные части (РОЧ, или металлические)
1.2. Конструкция и армирование блоков плитных пролетных строений с арматурой, напрягаемой на упоры.
Для рассматриваемых пролетных строений используют пустотные плиты длиной 6, 9, 12, 15 и 18 м. и шириной 1 м. Толщина плит принята соответственно 0, 3; 0, 45; 0, 6; 0, 75 м.
В плитах пролетом 6 и 9 м пустоты выполняют круглыми (рис.1.3, а), а при пролетах 12—18м—овальными (рис. 1. 3,б).

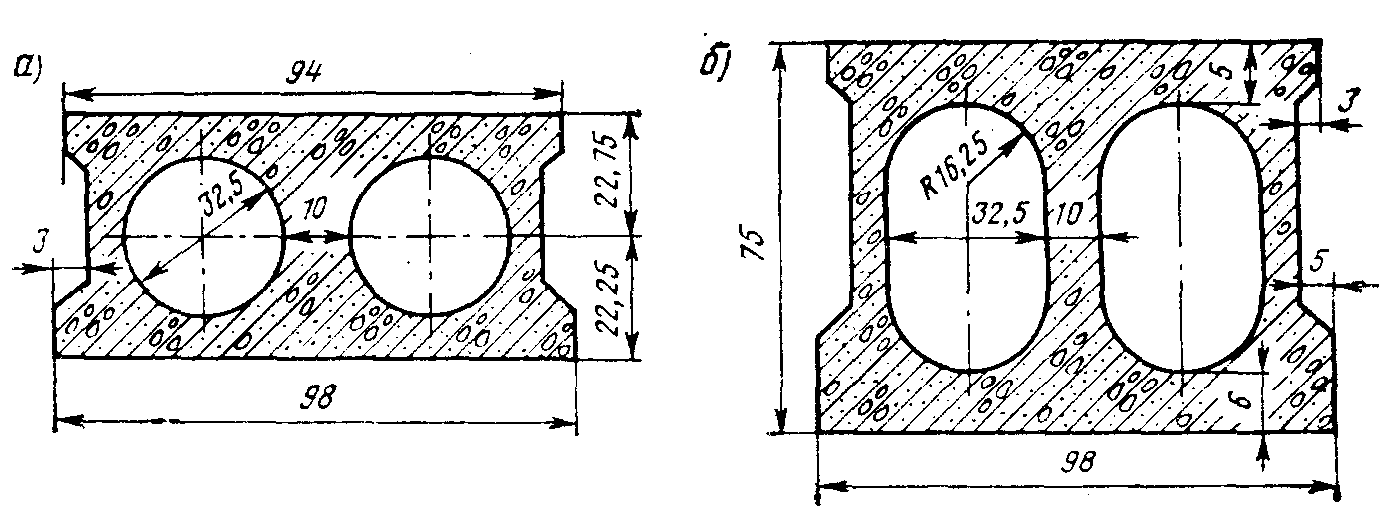

Рис.1.3. Поперечные сечения блоков плитных пролетных строений
Отверстия в плитах выполняют в виде усеченного конуса с основаниями, отличающимися размерами, что обеспечивает извлечение пуансонов из сформированного на стенде блока без повреждения внутренней поверхности отверстия.
А р м и р о в а н и е плит ненапрягаемой арматурой производится горизонтальными и вертикальными сварными сетками (рис.1.4). Горизонтальные сетки плит (СП-3 и СП-4) изготавливают с шагом стержней 150 мм. Арматура в этих сетках является конструктивной, она не включается в расчет.

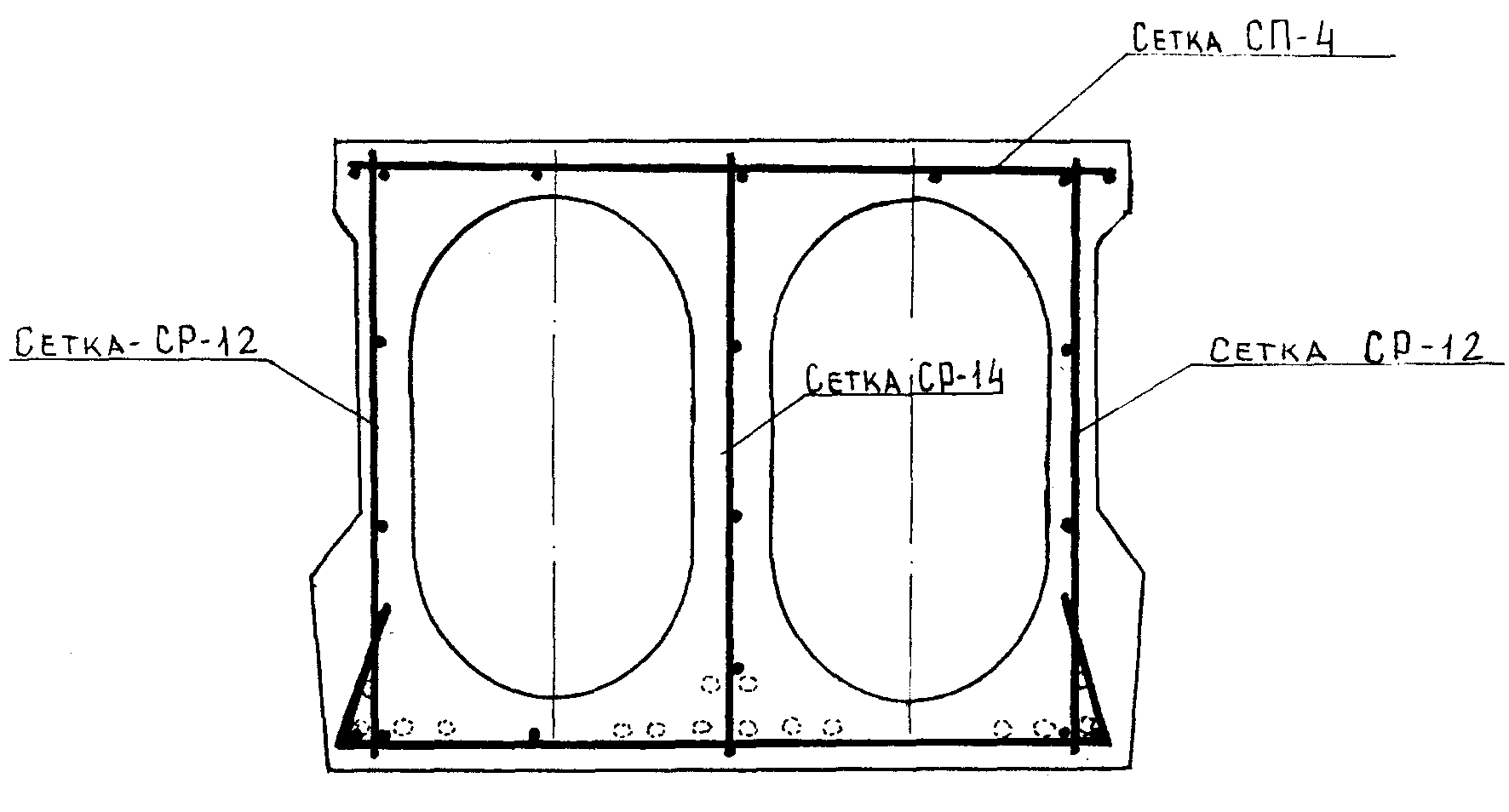

Рис..1.4. Армирование плиты ненапрягаемой и напрягаемой арматурой.
Вертикальные сетки ребер (СР-12 и СР-14) выполнены из продольных и поперечных ненапрягаемых стержней горячекатаной стали класса А-1 с диаметром стержней 8—12 мм. В средней части пролета поперечные стержни сеток размещаются по конструктивным соображениям с шагом 200 мм, а на концевых участках размещаются с шагом 100 мм для обеспечения восприятия поперечной силы.
Напрягаемая арматура в плитах выполняется из семипроволочных прядей К-7 диаметром 15 мм или из спаренных проволок диаметром 5 мм периодического профиля. Она располагается в нижней части плиты в зонах, примыкающих к ребрам, разделяющих пустоты. На рис. 1.4. эта арматура показана кружочками. Расчетный обрыв напрягаемой арматуры обеспечивается резиновыми или полиэтиленовыми трубками, обертыванием паклей, пропитанной горячим битумом.
Поперечное объединение плит осуществляется при помощи бетонных шпонок (рис. 1.5), воспринимающих только поперечную силу. Для омоноличивания этого достаточно, так как в поперечном направлении пролетного строения изгибающие моменты практически не возникают .
Рис.1.5. Узел омоноличивания плит.
