28. Расчет сетевого графика табличным методом (привести пример).

Расчет табличным методом производится в 5 этапов (см. рис. и табл. ):

I этап - заполнение 1, 2, 3 граф с сетевого графика;

II этап - расчет ранних сроков, начиная от исходного события к завершающему и используя следующие взаимосвязи между расчетными параметрами: t^рн_исх=0; t^рн_i,j=max t^po_k,i; t^po_i,j= t^рн_i,j+t_i,j;

III этап - расчет поздних сроков, начиная от завершающего события сетевого графика и используя следующие взаимосвязи: t^пo_зав ⁼ max t^po_зав;

t^пo_i,j=min t^пн_j,k; t^пн_i,j= t^пo_i,j- t_i,j;

IV этап - расчет общих (полных) резервов времени на основе известных расчетных формул: R_i,j = t^пн_i,j- t^рн_i,j или R_i,j = t^по_i,j- t^ро_i,j;

V этап - расчет частных (свободных) резервов времени на основе следующей зависимости: r_i,j = t^рн_j,k- t^ро_i,j.

Рис. – Пример сетевого графика с расчетом табличным методом

Таблица 1

Расчет сетевого графика табличным методом

Номер начала события пред-шест. работ	Код работы		Продолжитель­ность работы	Ранние сроки				Поздние сроки					Резервы времени
				Начало		Окончание	Начало			Окончание		Общие (полные)		Частные (свобод.)
1	2		3	4		5	6			7		8		9
-	1-2	12		0	12				0		12	0		0
1	2-3	3		12	15				12		15	0		0
1	2-4	2		12	14				15		17	3		1
2	3-4	0		15	15				17		17	2		0
2	3-5	8		15	23				15		23	0		0
2	3-6	2		15	17				27		29	12		0
2, 3	4-5	6		15	21				17		23	2		0
3, 4	5-7	8		23	31				23		31	0		0
3	6-7	2		17	19				29		31	12		12

29. Расчет сетевого графика секторным методом (привести пример).

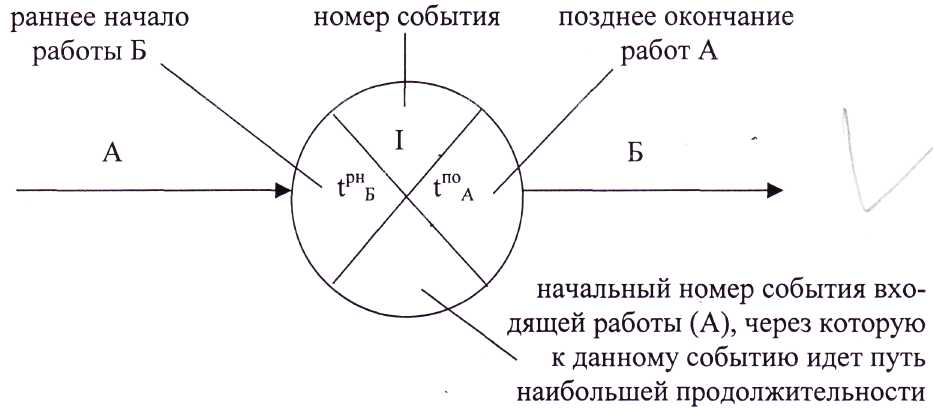

Для расчета сетевого графика секторным методом каждое событие его делится на четыре сектора, в которые вносятся следующие данные:

Рис. 8. График выполнения работ наземного цикла

Расчет производится в 5 этапов (см. рис. 9):

I - нумерация событий графика;

II - расчет ранних начал и заполнение левого и нижнего сектора;

III - расчет поздних окончаний и заполнение правого сектора;

IV - расчет общих (полных) резервов времени работ и заполнение левого прямоугольника под каждой работой;

V этап -расчет частных (свободных) резервов времени и заполнение правого прямоугольника под каждой работой.

Для расчета резервов времени используются производные от ранее известных формул. Например (см. рис. 9): общий (полный) резерв времени:

R_i,j = t^по_ij— t_i,j – t^рн_i,j , для зависимости 4-5: 12-0-9=3; для работы 4-7: 28-8-9=11.

Частный (свободный) резерв времени: r_i,j = t^рн_j,k- t_i,j - t^рн_i,j, для работы 1-3: 8-0-2=6; для работы 2-6: 9-8-1=0
